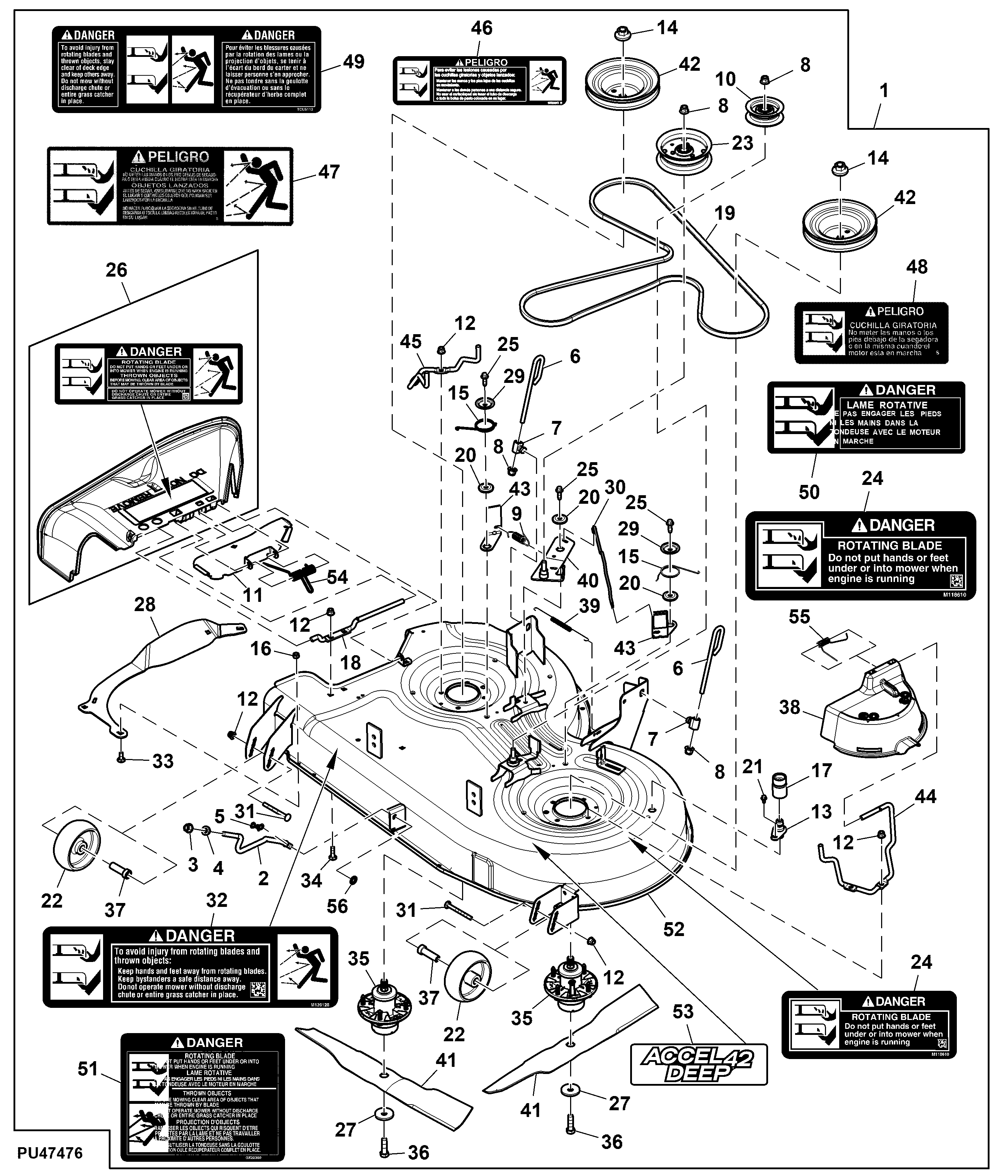

Mower Deck, 42A inch, Manual Power Take Off

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC11316	1	Mower Deck	-
2	GX20497	1	Arm	Front Draft
3	H135891	1	Lock Nut	-
4	M112982	1	Ball	-
5	M144705	1	Spring Locking Pin	-
6	GX24864	2	Rod	-
7	GX21718	2	Trunnion	-
8	14M7465	4	Lock Nut	M10
9	GX26251	1	Extension Spring	-
10	GY22172	1	Sheave	OD = 92.1 mm
11	M175298	1	Shroud	Inner Discharge
12	14M7396	12	Lock Nut	M8
13	GX22426	1	Port Plate	-
14	GX20513	2	Nut	-
15	GX20494	2	Torsion Spring	-
16	14M7166	3	Lock Nut	M8
17	GX22425	1	Quick Coupler	-
18	M177031	1	Hinge	-
19	GX20072	1	Belt	LGTH = 2635 mm, TK = 8.89 mm, WIDTH = 12.7 mm
20	GX23240	3	Bushing	-
21	37M7458	1	Screw	M6 X 12
22	GX10168	2	Wheel	-
23	AUC17621	1	Sheave	OD = 133.6 mm
24	M118610	2	Label	Danger, Rotating Blade, English
25	37M7461	3	Screw	M8 X 25
26	AM146979	1	Chute	-
27	M147138	2	Washer	-
28	M175302	1	Guard	-
29	GX20515	2	Retainer	-
30	GX26333	1	Rod	-
31	03M7267	2	Bolt	M8 X 80
32	M139128	1	Label	Danger Rotating Blades / Thrown Objects English
33	03M7184	3	Bolt	M8 X 20
34	03M7186	2	Bolt	M8 X 30
35	AM144608	2	Spindle	-
36	19M7493	2	Cap Screw	M12 X 40
37	M172956	2	Bushing	-
38	UC23011	1	Cover	Belt
39	UC25273	1	Extension Spring	-
40	AUC16256	1	Arm	-
41	UC22008	2	Mower Blade	-
42	UC27130	2	Sheave	OD = 178.5 mm
43	AUC17430	2	Brake	-
44	UC27205	1	Retainer	-
45	UC27206	1	Retainer	-
46	GX23241	1	Label	Danger Blade Contact / Thrown Object Spanish
47	M94820	1	Label	Danger Blade Contact / Thrown Object Spanish
48	M94817	1	Label	Danger Blade Contact Spanish
49	TCU51139	1	Label	Danger Rotating Blades / Thrown Objects English / French
50	M91045	1	Label	Danger Blade Contact French
51	GX22360	1	Label	Danger Rotating Blades / Thrown Objects English / French
52	-	1	Part 52	ORDER BUC11316
53	M176453	1	Label	-
54	M177187	1	Torsion Spring	-
55	M177421	1	Torsion Spring	-
56	24M7044	1	Washer	13 X 20 X 2 mm

Mower Deck, 42A inch, Manual Power Take Off

Нет текстового описания
