Открытый узел

Auger Platform Forming Shields

Auger Platform Forming Shields

Auger Platform Forming Shields

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

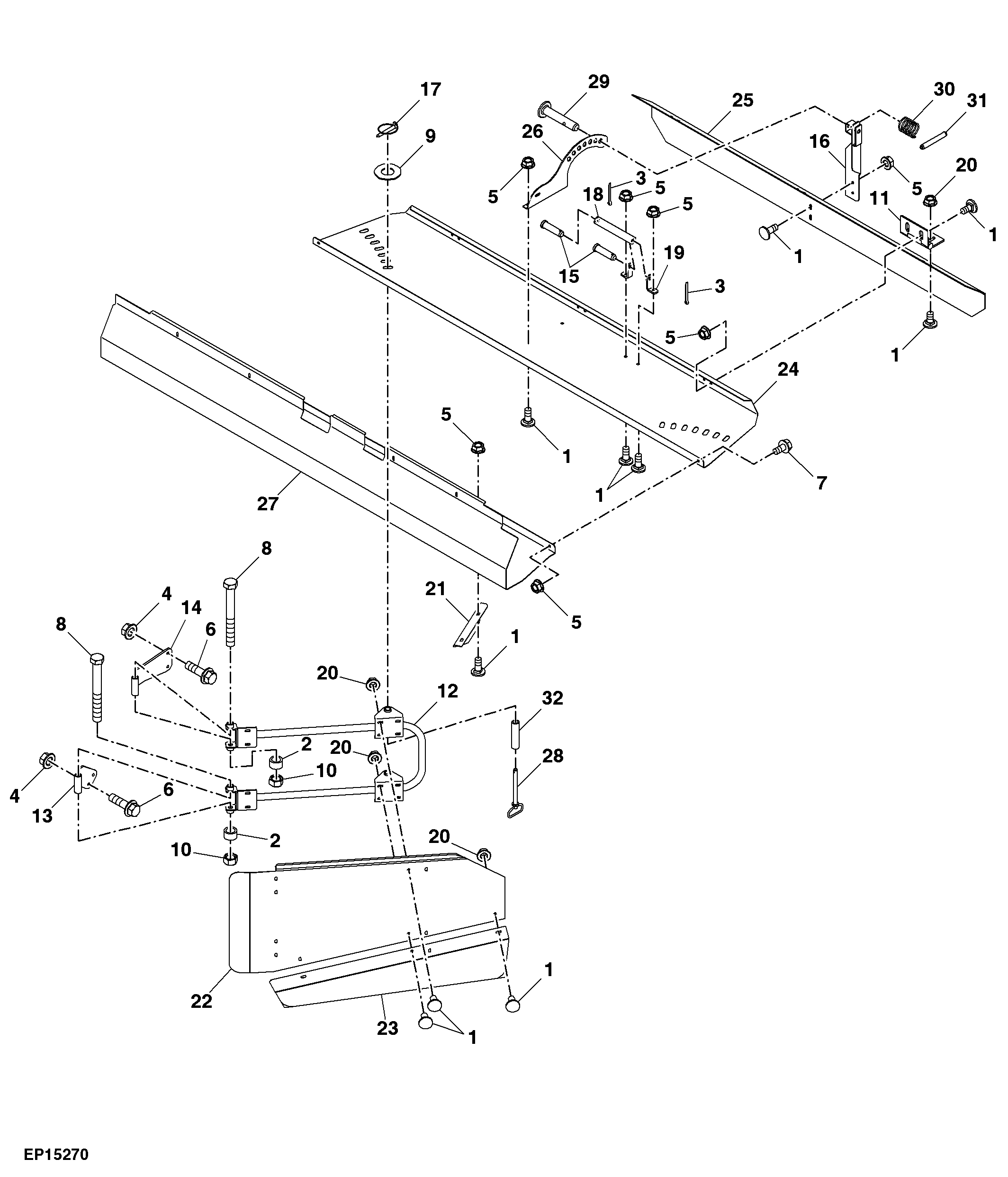

Auger Platform Forming Shields

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	48	Bolt	M8 X 20
2	28H2499	8	Bushing	0.742" X 1.050" X 5/8"
3	11M7015	4	Cotter Pin	3.200 X 25 mm
4	14M7296	6	Flange Nut	M10
5	14M7298	18	Flange Nut	M8
6	19M7835	6	Screw	M10 X 35
7	19M7865	2	Screw	M8 X 16
8	19M8043	4	Cap Screw	M16 X 140
9	24H1369	2	Washer	21/32" X 1-3/8" X 0.060"
10	A31869	4	Lock Nut	-
11	AFH205817	3	Hinge	(SUB FOR AE49318)
12	AE53119	2	Bracket	-
13	AFH205195	1	Bracket	L.H.
13	AFH205196	1	Bracket	R.H.
14	AFH205194	2	Bracket	-
15	M72529	4	Pin Fastener	-
16	AFH203606	1	Bracket	(SUB FOR AFH205197)
17	B15648	2	Pin	-
18	E131991	2	Strap	-
19	E127004	4	Hanger	-
20	E63525	32	Nut	-
21	E83336	4	Angle	-
22	E87481	1	Shield	L.H.
22	E87482	1	Shield	R.H.
23	E90715	1	Panel	L.H.
23	E90714	1	Panel	R.H.
24	FH311026	1	Sheet	-
25	FH307316	1	Sheet	-
26	FH307318	1	Bracket	(SUB FOR FH310672)
27	FH311025	1	Panel	-
28	FH307567	2	Pin	-
29	M112867	1	Pin Fastener	-
30	M42578	1	Compression Spring	-
31	34H385	1	Spring Pin	1/4" X 1-3/4"
32	A20396	4	BUSHING	-
