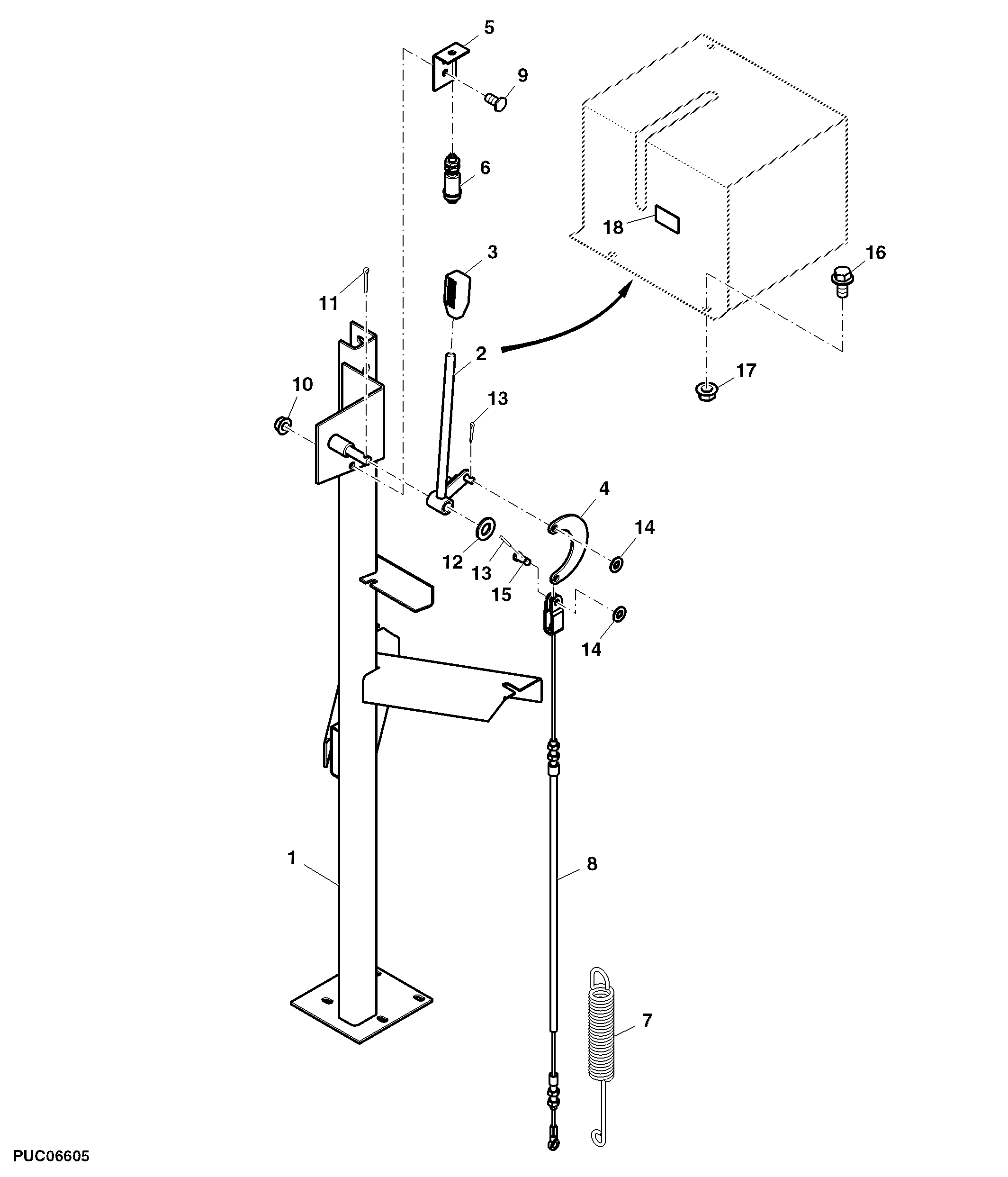

Unloading Control, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19472	1	Bracket	-
2	AYC19473	1	Handlebar	-
3	YC28181	2	Control Lever	SUB FOR YC22315
4	YC22946	1	Plate	-
5	YC23579	1	Angle	-
6	AYC19021	1	Switch	-
7	YC23164	1	Extension Spring	-
8	AYC19475	1	Cable	-
9	YC20931	2	Bolt	M8 X 16
10	14M7298	2	Flange Nut	M8
11	11M7020	1	COTTER PIN	4 X 22 mm
12	24M7047	1	Washer	13 X 24 X 2.500 mm
13	11M7012	2	Cotter Pin	3.200 X 16 mm
14	24M7055	2	Washer	8.400 X 16 X 1.600 mm
15	YC22253	1	Latch	-
16	19M7784	3	Screw	M10 X 20
17	14M7296	3	Flange Nut	M10
18	Z41210	1	Label	-

Unloading Control, JD3029 Engine Grain Tank Version

Нет текстового описания
