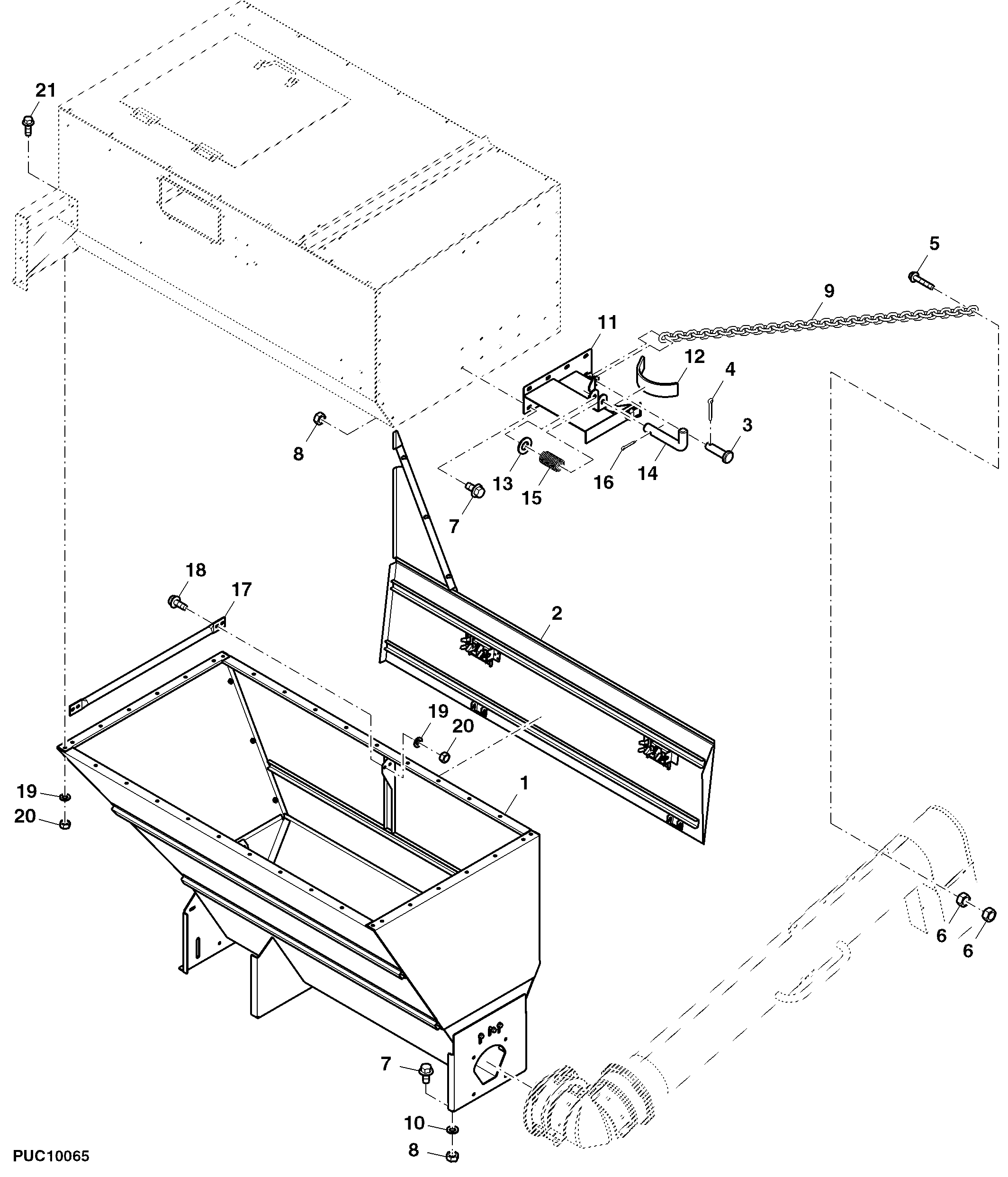

Grain Tank, Lower Part, Simple Unloading Auger Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19271	1	Beam	-
2	AYC19712	1	Sheet	-
3	45M3717	1	Pin Fastener	12 X 45 mm
4	11M7020	1	COTTER PIN	4 X 22 mm
5	19M7816	1	Screw	M12 X 65
6	14M7031	2	Nut	M12
7	19M7784	16	Screw	M10 X 20
8	14M7140	12	Nut	M10
9	YC31929	1	Safety Chain	-
10	12M7013	4	LOCK WASHER	10.200 mm
11	AYC25652	1	Support	-
12	YC31928	1	Sponge	-
13	24M7085	1	Washer	15 X 28 X 2.500 mm
14	YC28639	1	Pin	-
15	YC28645	1	Compression Spring	-
16	11M7012	1	Cotter Pin	3.200 X 16 mm
17	YC25510	1	Plate	-
18	19M7866	4	Screw	M8 X 20
19	12M7008	1	LOCK WASHER	8 mm
20	14M7029	1	Nut	M8
21	19M7865	1	Screw	M8 X 16

Grain Tank, Lower Part, Simple Unloading Auger Version

Нет текстового описания
