Track Guide Wheel Assembly, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19032	1	Track Idler	-
2	YC22448	2	Bolt	-
3	YC22449	2	Nut	-
4	YC22450	2	Plate	-
5	YC22451	2	Plate	-
6	YC22452	2	Plate	-
7	YC22453	2	Plate	-
8	YC22454	2	Plate	-
9	12M7008	2	LOCK WASHER	8 mm
10	19M7162	2	Cap Screw	M8 X 16
11	11M7087	2	Cotter Pin	4 X 40 mm
12	YC22455	2	Track Idler	-
13	YC22480	2	Seal	-
14	AYC21208	4	Bearing	-
15	YC22456	2	Plug	-
16	YC22457	4	Plate	-
17	AYC21085	1	Track Idler	-
18	40M1870	2	Snap Ring	-
19	YC22483	2	O-Ring	-
20	AYC21084	1	Track Idler	-
21	YC22729	2	Tube	-
22	YC13009	2	Sealing Washer	-
23	AYC19034	1	Track Idler	-
24	-	2	Part 24	-
25	-	2	Part 25	-

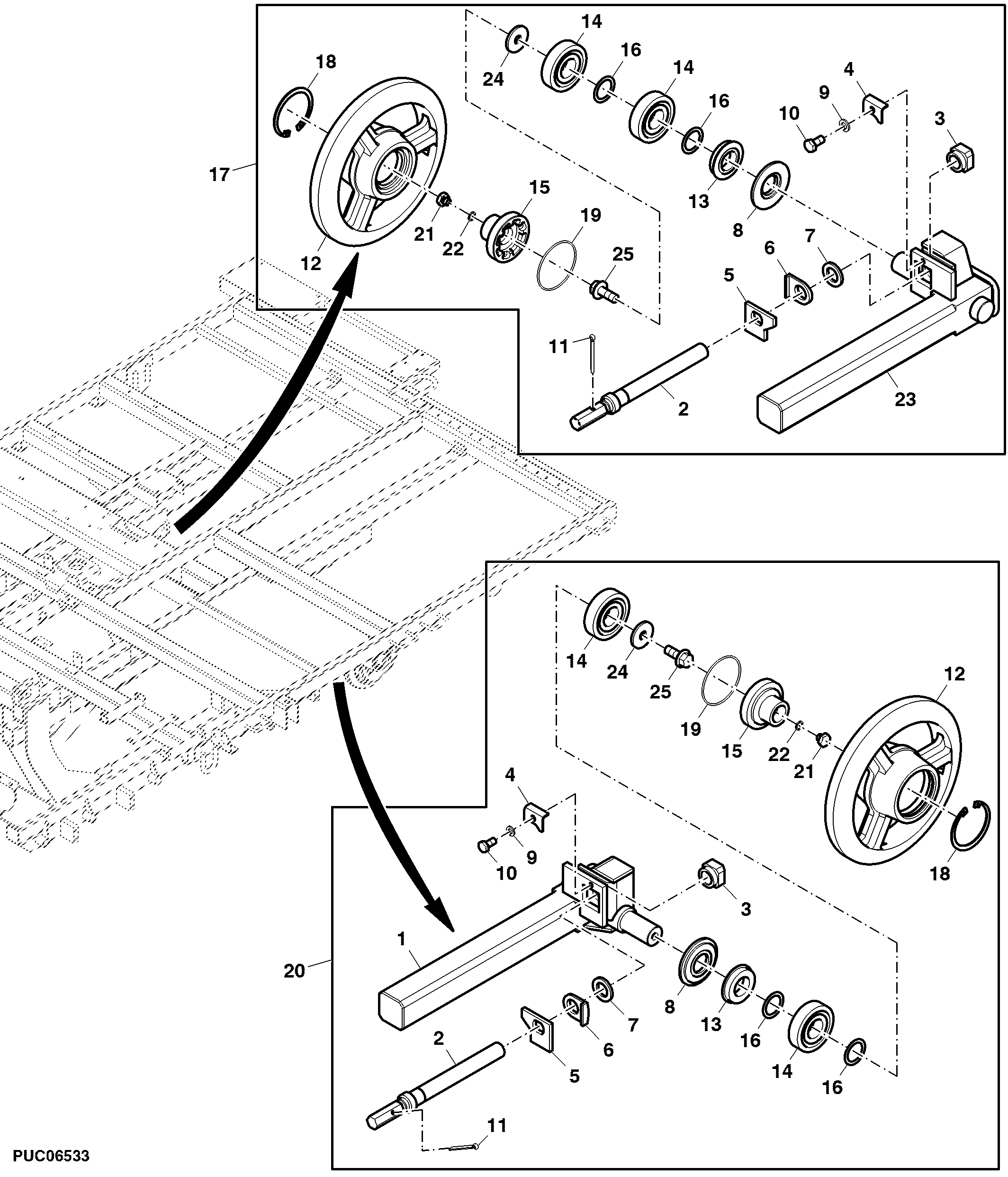

Track Guide Wheel Assembly, JD3029 Engine Grain Tank Version

Нет текстового описания
