Platform Reel, XinChai 498BT Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7064	6	Lock Washer	5 mm
2	19M10104	6	Screw	M5 X 16
3	AYC14722	1	Shaft	-
4	YC20356	6	Nut	-
5	YC22202	3	Strap	-
6	YC22203	3	Paddle	-
7	03M7311	24	Bolt	M8 X 38
8	12M7008	24	LOCK WASHER	8 mm
9	14M7029	24	Nut	M8
10	AYC14587	1	Pipe	-
11	YC21304	24	Spring Tooth	-
12	Z31550	2	BUSHING	-
13	AYC14727	1	Pipe	-
14	YC21303	1	Spring Tooth	-
15	03M7183	24	Bolt	M8 X 16
16	14M7298	24	Flange Nut	M8
17	YC25899	12	Cover	-
18	YC25900	12	Cover	-
19	AYC18226	1	Cutting Platform	-
20	AYC18225	1	Cutting Platform	-

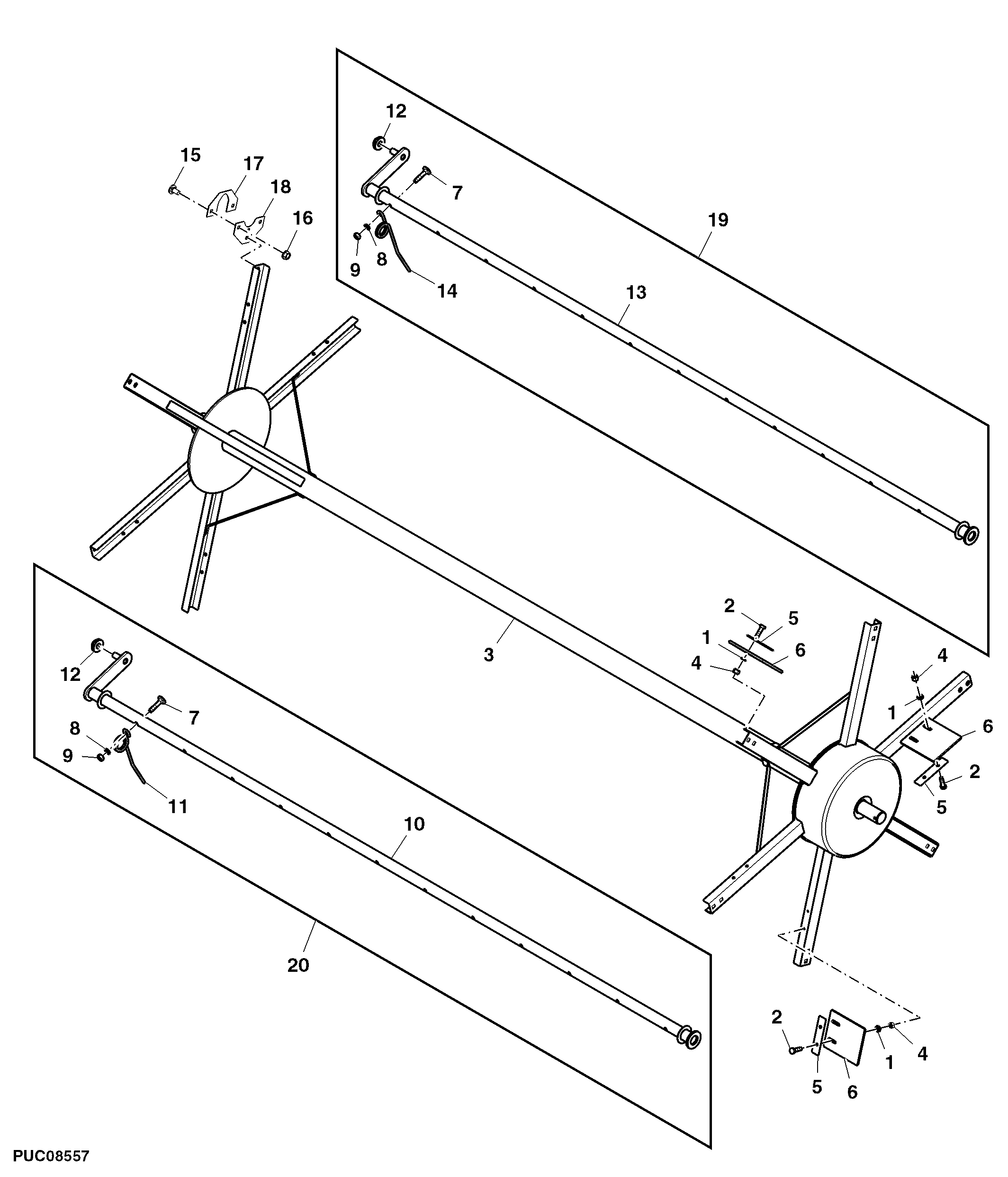

Platform Reel, XinChai 498BT Engine Version
