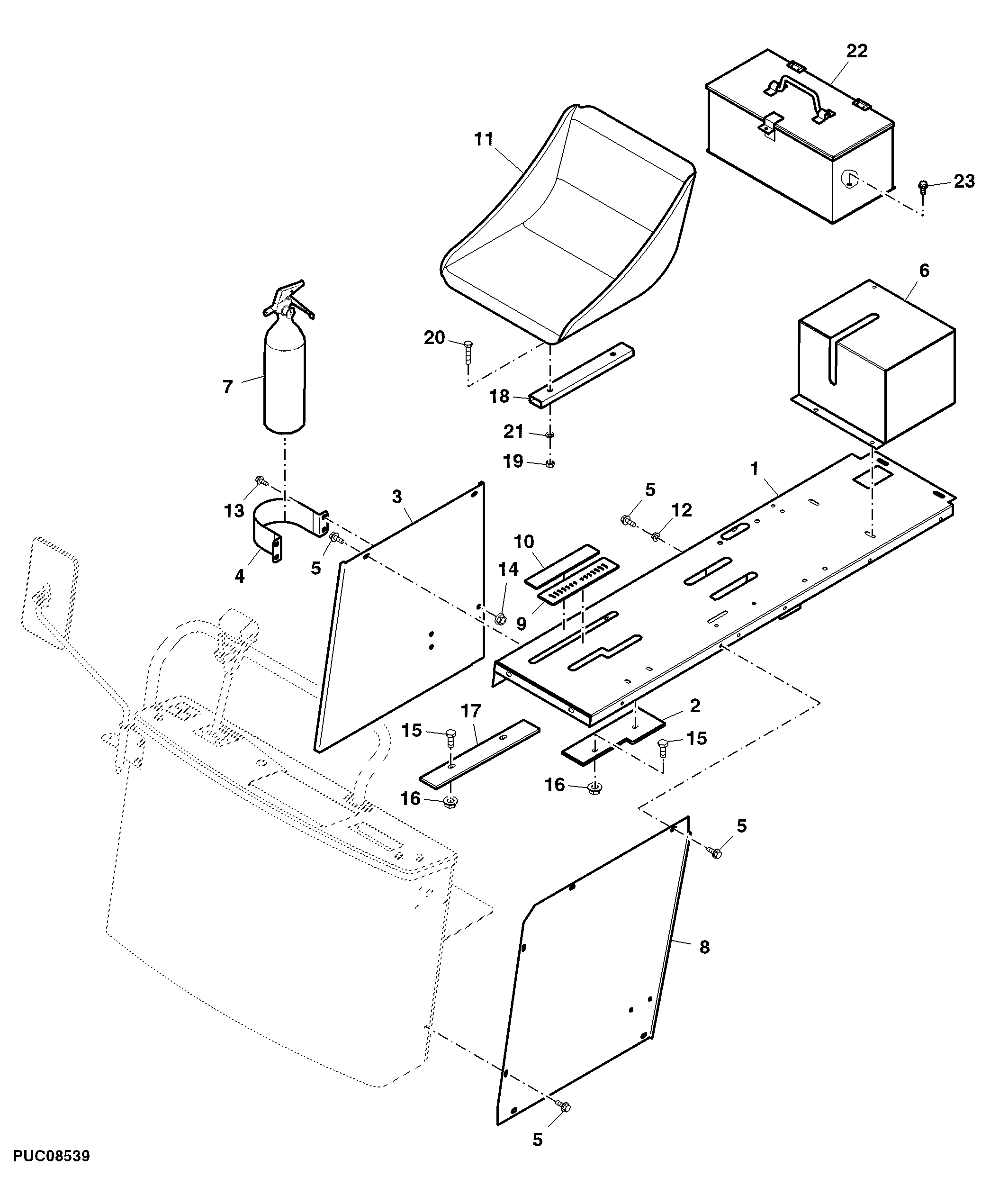

Operator's Seat and Panel, JD3029 Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19159	1	Panel	-
2	YC24593	1	Wear Plate	-
3	YC26724	1	Apron	-
4	AYC19719	1	Support	-
5	19M7775	8	Screw	M6 X 16
6	AYC19474	1	Cover	-
7	AYC14314	1	Fire Extinguisher	-
8	YC22632	1	Sheet	-
9	YC23277	1	Sign	-
10	YC23278	1	Sign	-
11	AYC19171	1	Seat	-
12	14M7439	3	Flange Nut	M6
13	19M7866	6	Screw	M8 X 20
14	14M7298	10	Flange Nut	M8
15	19M10104	2	Screw	M5 X 16
16	14M7298	6	Flange Nut	M8
17	YC25883	1	Wear Plate	-
18	YC26780	2	Support	-
19	14M7029	4	Nut	M8
20	19M7301	4	Cap Screw	M8 X 40
21	12M7008	4	LOCK WASHER	8 mm
22	AYC23429	1	Toolbox	-
23	19M7866	2	Screw	M8 X 20

Operator's Seat and Panel, JD3029 Engine Version
