Horn/Lamps, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7775	3	Screw	M6 X 16
2	AYC19001	1	Switch	-
3	AYC19003	1	Sensor	-
4	AYC19008	1	Lamp	-
5	AYC19009	2	Lamp	-
6	AYC19015	2	Reflector	-
7	AYC19020	1	Speaker	-
8	YC18369	6	Clamp	-
9	YC22413	2	Grommet	-
10	YC22417	7	Clamp	-
11	YC22418	1	Gasket	-
12	YC22432	3	Board	-
13	YC17316	1	Grommet	-
14	19M7865	6	Screw	M8 X 16
15	14M7298	5	Flange Nut	M8
16	YC22908	1	Bracket	-
17	AYC20506	1	Fuel Pump	-
18	YC23070	1	Bracket	-
19	19M7866	2	Screw	M8 X 20
20	14M7029	2	Nut	M8
21	24M7055	2	Washer	8.400 X 16 X 1.600 mm
22	YC22219	1	Pedestal	-
23	19M10100	2	Screw	M6 X 40
24	14M7439	4	Flange Nut	M6
25	AYC19470	2	Switch	-
26	YC23068	2	Bracket	-
27	YC20355	4	Nut	-
28	YC20333	4	Bolt	-
29	24M7146	12	Washer	4.300 X 12 X 1 mm
30	YC20397	4	Screw	-
31	AYC19230	1	Electric Motor	-
32	YC27137	3	Clamp	-
33	YC22419	1	Shaft	-
34	YC22781	1	Gear	-

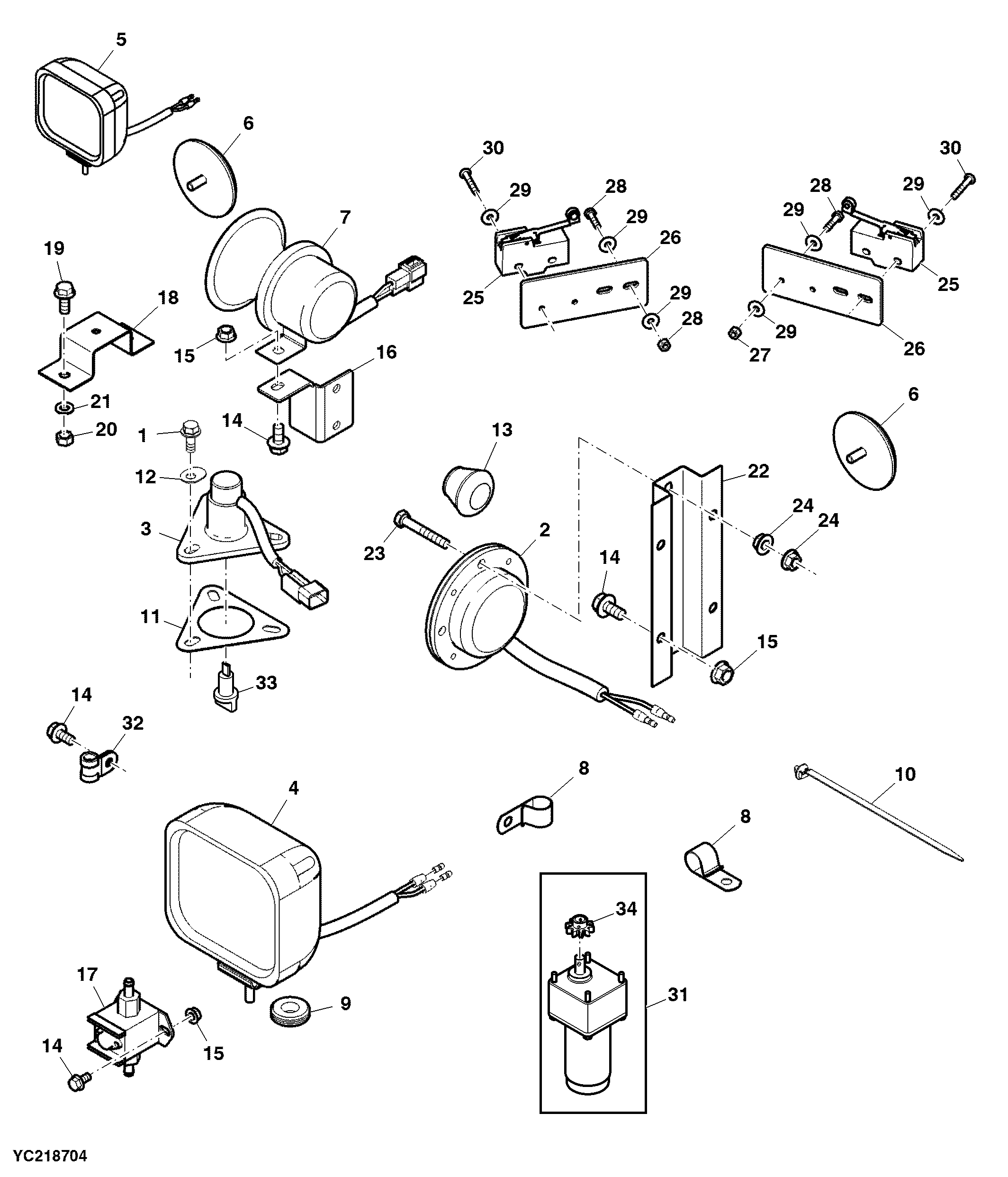

Horn/Lamps, JD3029 Engine Grain Tank Version

Нет текстового описания
