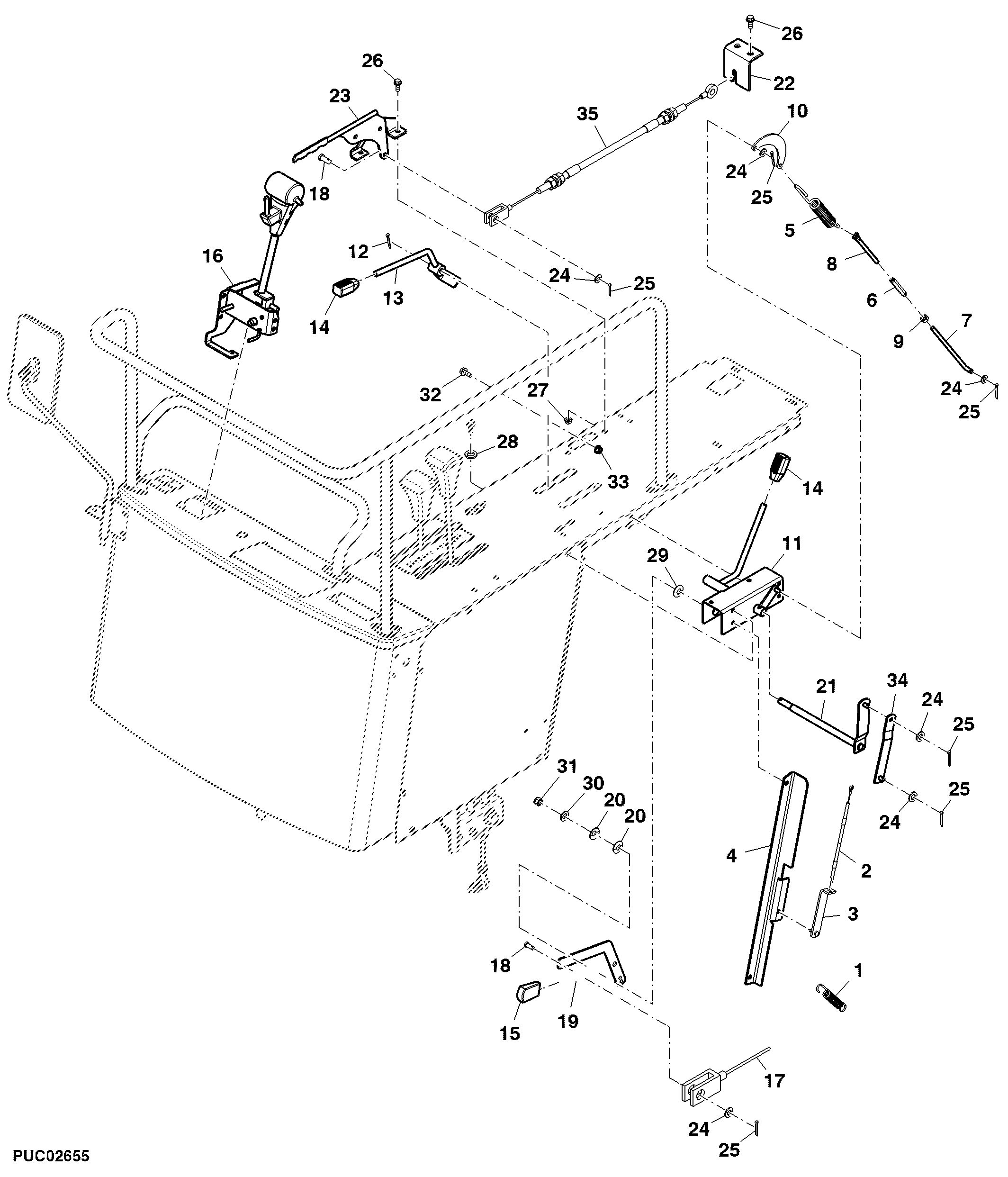

Handlebar and Lever Support, XinChai 498BT Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC23303	1	Spring	-
2	AYC18959	1	Cable	-
3	AYC19164	1	Lever	-
4	AYC19163	1	Angle	-
5	YC22319	1	Spring	-
6	AYC19160	1	Linkage	-
7	YC22318	1	Hook Bolt	-
8	YC22316	1	Tie Bar	-
9	YC22624	1	Nut	-
10	YC22313	1	Plate	-
11	AYC19157	1	Lever	-
12	11M7015	1	Cotter Pin	3.200 X 25 mm
13	AYC18971	1	Lever	-
14	YC28181	2	Control Lever	SUB FOR YC22315
15	YC22326	1	Grip	-
16	AYC18966	1	Handlebar	-
17	AYC18960	1	Cable	-
18	YC22253	1	Latch	-
19	YC22309	1	Lever	-
20	YC22622	2	Disk Spring	-
21	AYC18972	1	Lever	-
22	YC22293	1	Bracket	-
23	AYC19172	1	Detent	-
24	24M7055	11	Washer	8.400 X 16 X 1.600 mm
25	11M7012	10	Cotter Pin	3.200 X 16 mm
26	19M7866	9	Screw	M8 X 20
27	14M7298	9	Flange Nut	M8
28	12M7064	2	Lock Washer	5 mm
29	24M7047	1	Washer	13 X 24 X 2.500 mm
30	24M7028	2	Washer	10.500 X 20 X 2 mm
31	14M7694	1	Lock Nut	M10
32	19M7775	3	Screw	M6 X 16
33	14M7439	1	Flange Nut	M6
34	AYC19174	1	Lever	-
35	AYC18961	1	Cable	-

Handlebar and Lever Support, XinChai 498BT Engine Version
