Grain Tank, Upper Part, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19516	1	Side Wall	-
2	AYC19517	1	Side Wall	-
3	AYC19518	1	Side Wall	-
4	AYC19519	1	Side Wall	-
5	AYC19523	1	Holder	-
6	AYC20920	1	Holder	-
7	AYC19739	1	Panel	-
8	AYC19585	1	Panel	-
9	AYC19522	1	Shear Plate	-
10	YC23308	2	Windowpane	-
11	YC25512	1	Plate	-
12	YC25511	1	Plate	-
13	12M7008	1	LOCK WASHER	8 mm
14	14M7029	1	Nut	M8
15	19M7866	38	Screw	M8 X 20
16	19M7865	1	Screw	M8 X 16
16	19M7774	2	Screw	M6 X 12
17	12M7013	1	LOCK WASHER	10.200 mm
18	19M7867	1	Screw	M8 X 25
19	16M7124	12	Rivet	4 mm
20	19M10106	8	Screw	M6 X 16
21	24M7054	12	Washer	6.400 X 12 X 1.600 mm
22	12M7099	10	Lock Washer	6 mm
23	14M7027	10	NUT	M6
24	14M7140	1	Nut	M10
25	19M7785	1	Screw	M10 X 25
26	19M7784	1	Screw	M10 X 20
27	12M7099	1	Lock Washer	6 mm
28	YC22219	1	Pedestal	-
29	YC28644	4	Reinforcement	-

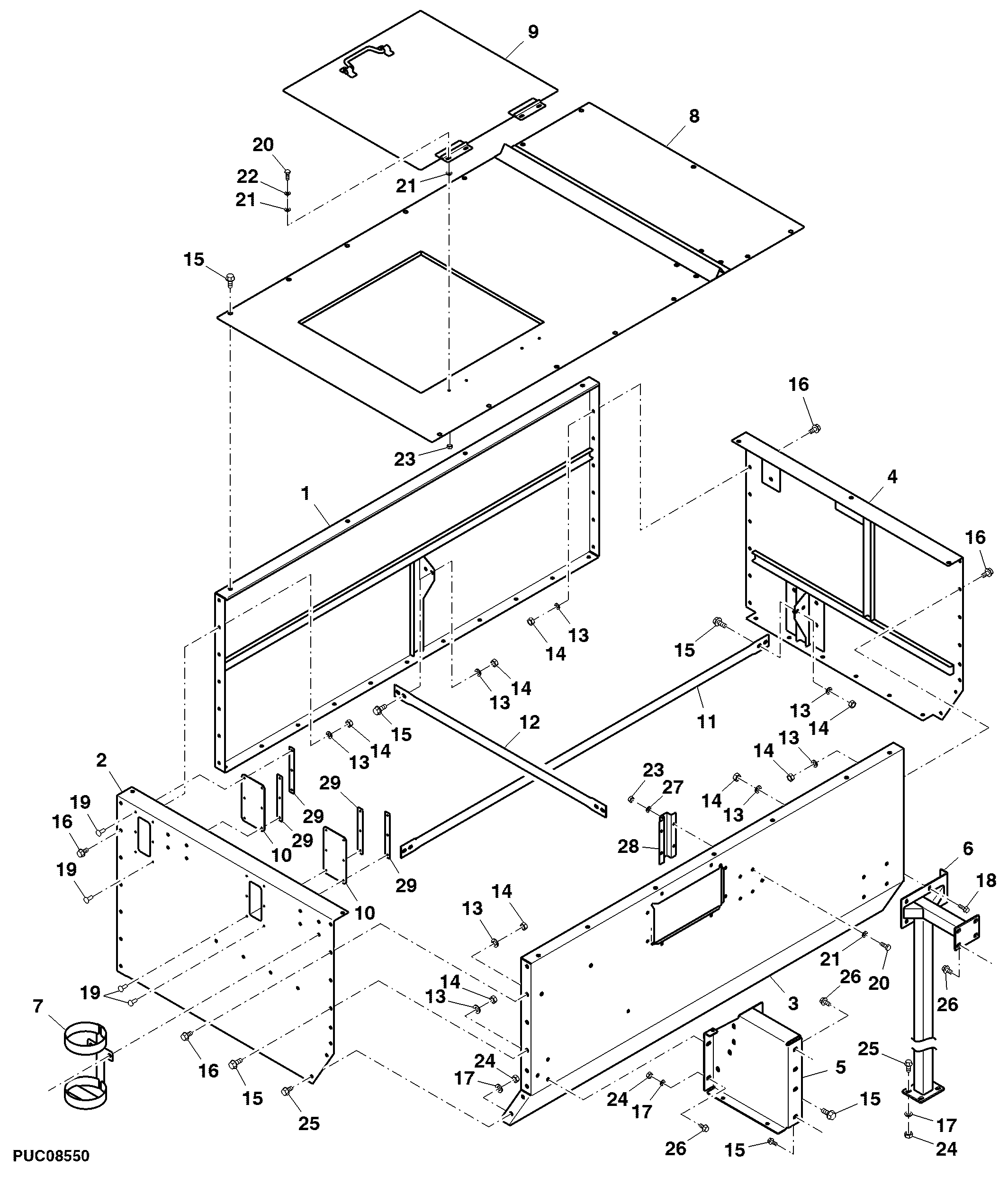

Grain Tank, Upper Part, JD3029 Engine Grain Tank Version
