Grain Tank Loading Auger, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19607	1	Flight	-
2	YC23158	1	Bushing	-
3	AYC18042	3	Ball Bearing	-
4	YC20297	4	Snap Ring	-
5	19M7783	4	Screw	M10 X 16
6	YC24598	1	Transmission Case	-
7	19M7784	4	Screw	M10 X 20
8	14M7296	4	Flange Nut	M10
9	YC23095	2	Drive Shaft	-
10	YC23094	2	Gear	-
11	YC20343	2	Seal	-
12	YC23223	2	Shim	-
13	AYC20370	1	Gear Case	-
14	AYC19596	1	Angle	-
15	YC23216	2	Pin	-
16	24M7055	2	Washer	8.400 X 16 X 1.600 mm
17	11M7009	2	Cotter Pin	2 X 16 mm
18	YC23221	2	Washer	-
19	19M7785	4	Screw	M10 X 25
20	AYC19594	1	Spout	-
21	AYC19597	1	Angle	-
22	19M7801	2	Screw	M8 X 60
23	14M7396	2	Lock Nut	M8
24	19M7867	8	Screw	M8 X 25
25	AYC19600	1	Flight	-
26	19M7077	3	Cap Screw	M6 X 20
27	YC23208	2	Sheet	-
28	12M7099	3	Lock Washer	6 mm
29	YC20357	3	Nut	-
30	YC23664	4	Rubber Track Belt	-
31	YC23663	4	Rubber Track Belt	-

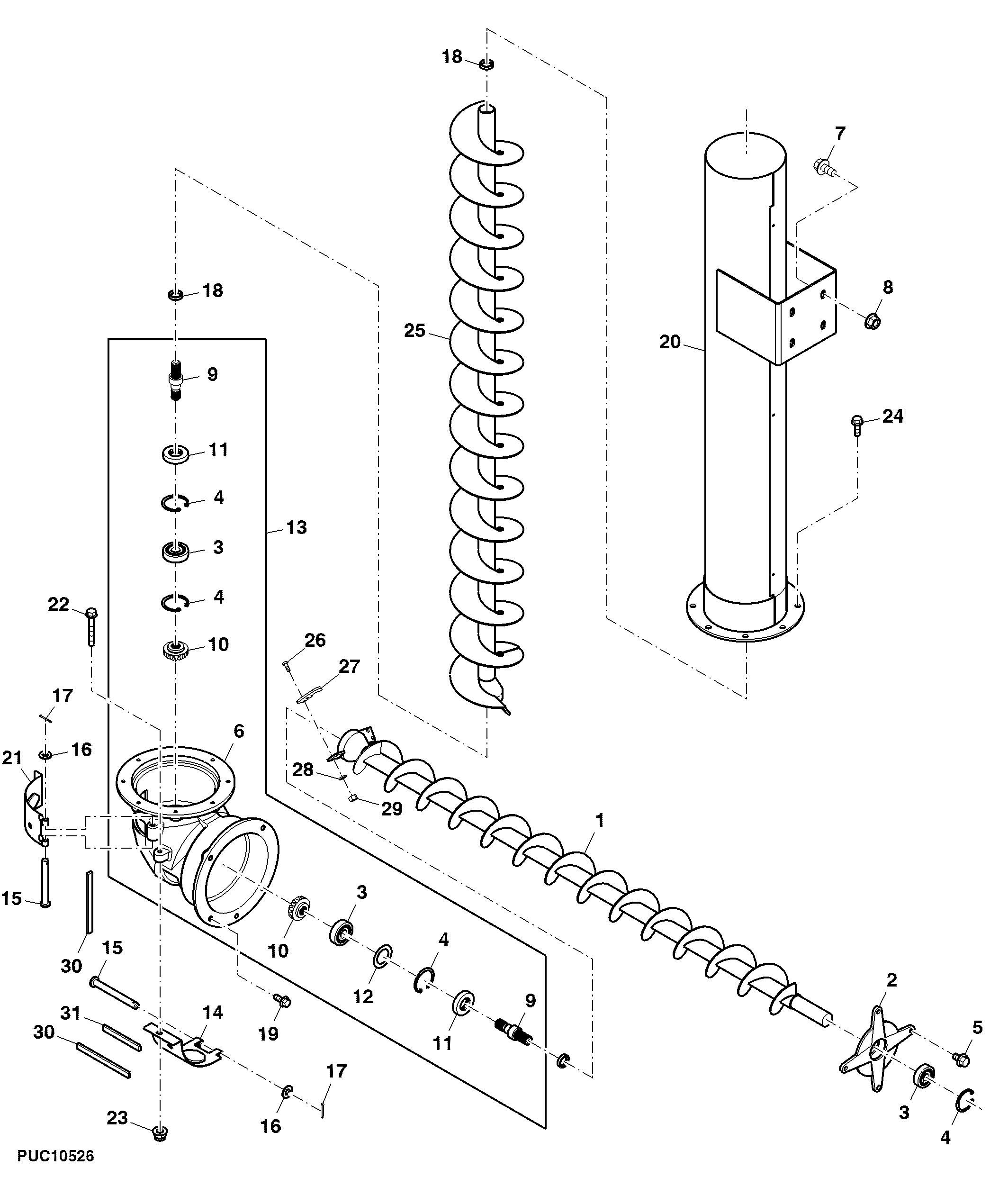

Grain Tank Loading Auger, JD3029 Engine Grain Tank Version

Нет текстового описания
