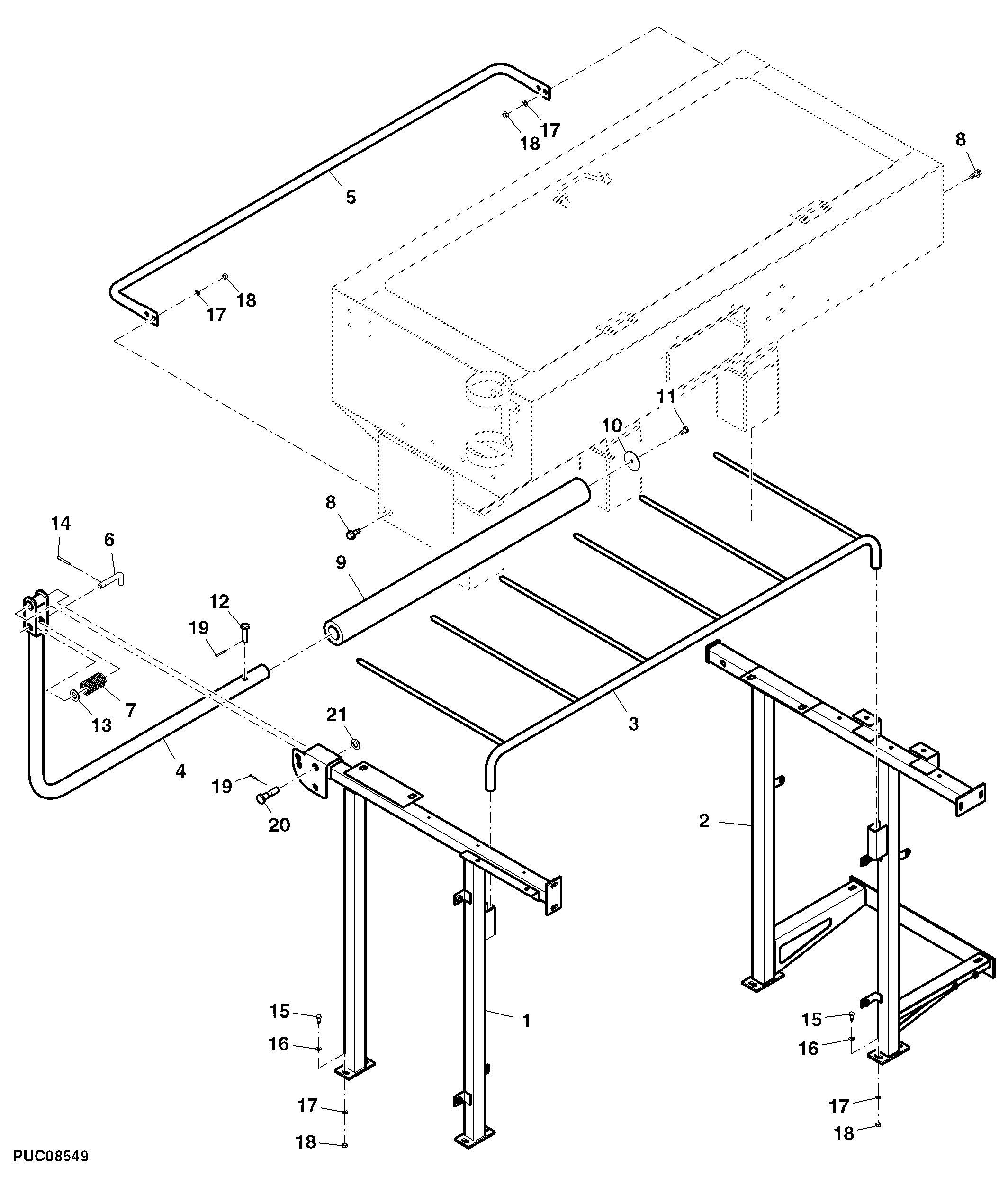

Grain Tank Beam, XinChai 498BT Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC23425	1	Beam	-
2	AYC18245	1	Beam	-
3	AYC12519	1	Main Boom	-
4	AYC23428	1	Level	-
5	YC20716	1	Handle	-
6	YC28639	1	Pin	-
7	YC28645	1	Compression Spring	-
8	19M7866	5	Screw	M8 X 20
9	YC20777	1	Sponge	-
10	YC24756	1	Plate	-
11	19M7162	1	Cap Screw	M8 X 16
12	45M3717	1	Pin Fastener	12 X 45 mm
13	24M7028	1	Washer	10.500 X 20 X 2 mm
14	11M7012	1	Cotter Pin	3.200 X 16 mm
15	19M7139	10	Cap Screw	M8 X 20
16	24M7055	11	Washer	8.400 X 16 X 1.600 mm
17	12M7008	14	LOCK WASHER	8 mm
18	14M7029	12	Nut	M8
19	11M7020	2	COTTER PIN	4 X 22 mm
20	YC28638	1	Pin	-
21	24M7318	2	Washer	19 X 34 X 3 mm

Grain Tank Beam, XinChai 498BT Engine Version
