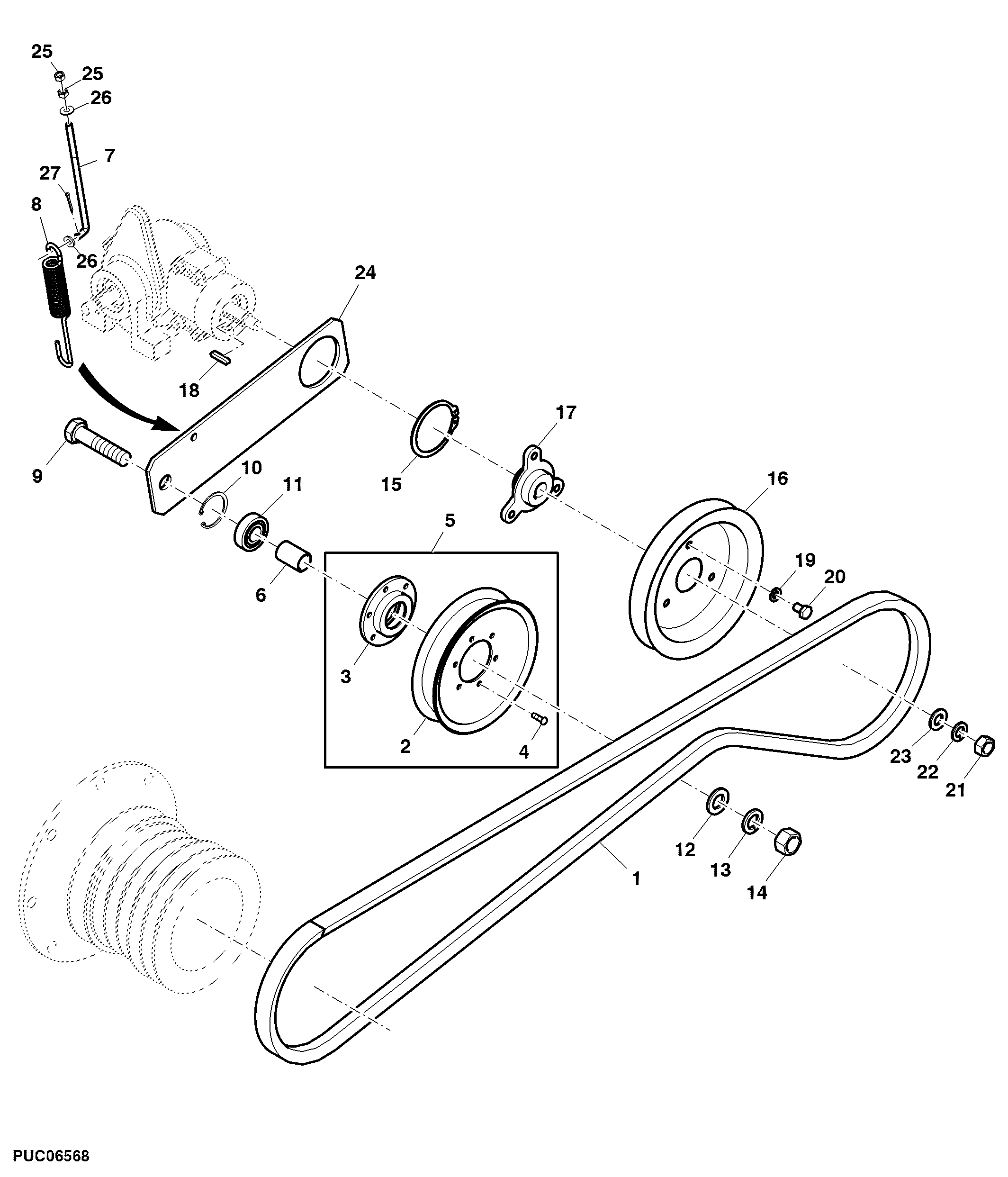

Drive Assembly, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC22929	1	V-Belt	-
2	YC15952	1	Idler	-
3	YC13426	1	Hub	-
4	16M4986	6	Rivet	5 X 16 mm
5	AYC12267	1	Idler	-
6	YC23087	1	Bushing	-
7	YC22318	1	Hook Bolt	-
8	YC22319	1	Spring	-
9	19M7135	1	Cap Screw	M16 X 70
10	YC20294	1	Snap Ring	-
11	AYC18038	1	Ball Bearing	-
12	24M7053	1	Washer	17 X 30 X 3 mm
13	12M7069	1	Lock Washer	16 mm
14	14M7142	1	Nut	M16
15	40M1843	1	Snap Ring	-
16	YC22760	1	Pulley	-
17	YC22761	1	Hub	-
18	YC23089	1	Shaft Key	-
19	12M7008	3	LOCK WASHER	8 mm
20	19M7297	3	Cap Screw	M8 X 12
21	14M7031	1	Nut	M12
22	12M7014	1	Lock Washer	12 mm
23	24M7047	1	Washer	13 X 24 X 2.500 mm
24	YC22932	1	Arm	-
25	YC22624	2	Nut	-
26	24M7207	2	Washer	8.400 X 24 X 2 mm
27	YC20415	1	Cotter Pin	-

Drive Assembly, JD3029 Engine Grain Tank Version

Нет текстового описания
