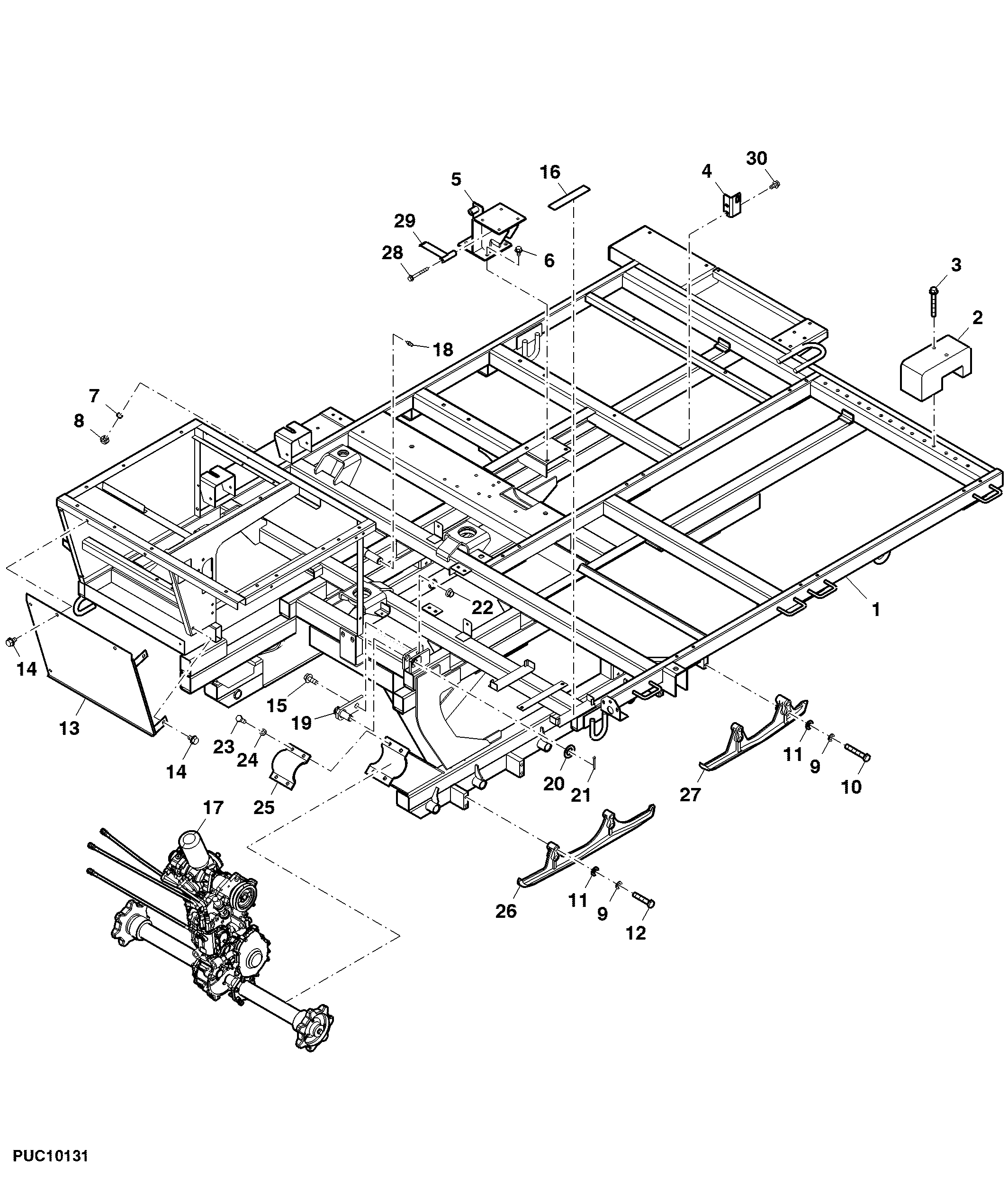

Chassis / Gear Box Assembly, JD3029 Engine Grain Tank Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC21795	1	Rotator	-
2	YC26827	7	Weight	-
3	19M7810	14	Screw	M10 X 80
4	YC20967	1	Plate	-
5	AYC19527	1	Rotator	-
6	19M7783	4	Screw	M10 X 16
7	YC13009	3	Sealing Washer	-
8	YC22729	3	Tube	-
9	12M7014	16	Lock Washer	12 mm
10	19M8767	4	Screw	M12 X 75
11	24M7047	16	Washer	13 X 24 X 2.500 mm
12	19M7273	12	Cap Screw	M12 X 60
13	AYC22095	1	Rotator	-
14	19M7864	6	Screw	M8 X 12
15	19M7789	3	Screw	M12 X 30
16	YC22717	3	Shock Absorber	-
17	AYC19037	1	Gear	-
18	58M5573	1	Lubrication Fitting	-
19	AYC22508	1	Rotator	-
20	24M7359	1	Washer	23 X 39 X 3 mm
21	11M7029	1	COTTER PIN	5 X 36 mm
22	14M7299	1	Flange Nut	M12
23	19M7167	8	Cap Screw	M10 X 25
24	12M7013	10	LOCK WASHER	10.200 mm
25	YC22184	2	Plate	-
26	YC22478	2	Wheel	-
27	YC22479	2	Wheel	-
28	19M7803	1	Screw	M8 X 70
29	AYC19231	1	Rotator	-
30	19M7865	2	Screw	M8 X 16

Chassis / Gear Box Assembly, JD3029 Engine Grain Tank Version

Нет текстового описания
