Chassis and Gear Box Assembly, JD3029 Engine Sacker Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC21826	1	Rotator	-
2	YC22478	2	Wheel	-
3	YC22479	2	Wheel	-
4	19M7273	12	Cap Screw	M12 X 60
5	19M8767	4	Screw	M12 X 75
6	24M7047	20	Washer	13 X 24 X 2.500 mm
7	12M7014	16	Lock Washer	12 mm
8	YC22184	2	Plate	-
9	12M7013	8	LOCK WASHER	10.200 mm
10	19M7167	8	Cap Screw	M10 X 25
11	AYC22095	1	Rotator	-
12	19M7864	21	Screw	M8 X 12
13	YC22717	3	Shock Absorber	-
14	19M7789	4	Screw	M12 X 30
15	58M5573	1	Lubrication Fitting	-
16	YC20967	1	Plate	-
17	19M7865	2	Screw	M8 X 16
18	YC26827	7	Weight	-
19	19M7810	14	Screw	M10 X 80
20	YC13009	3	Sealing Washer	-
21	YC22729	3	Tube	-
22	AYC22508	1	Rotator	-
23	14M7299	1	Flange Nut	M12
24	11M7020	2	COTTER PIN	4 X 22 mm
25	11M7029	1	COTTER PIN	5 X 36 mm
26	24M7359	1	Washer	23 X 39 X 3 mm
27	AYC19191	1	Welding Kit	-
28	YC26830	1	Plate	-
29	YC22468	1	Plate	-
30	YC23055	1	Plate	-
31	14M7298	2	Flange Nut	M8
32	AYC19037	1	Gear	-
33	45M3717	2	Pin Fastener	12 X 45 mm

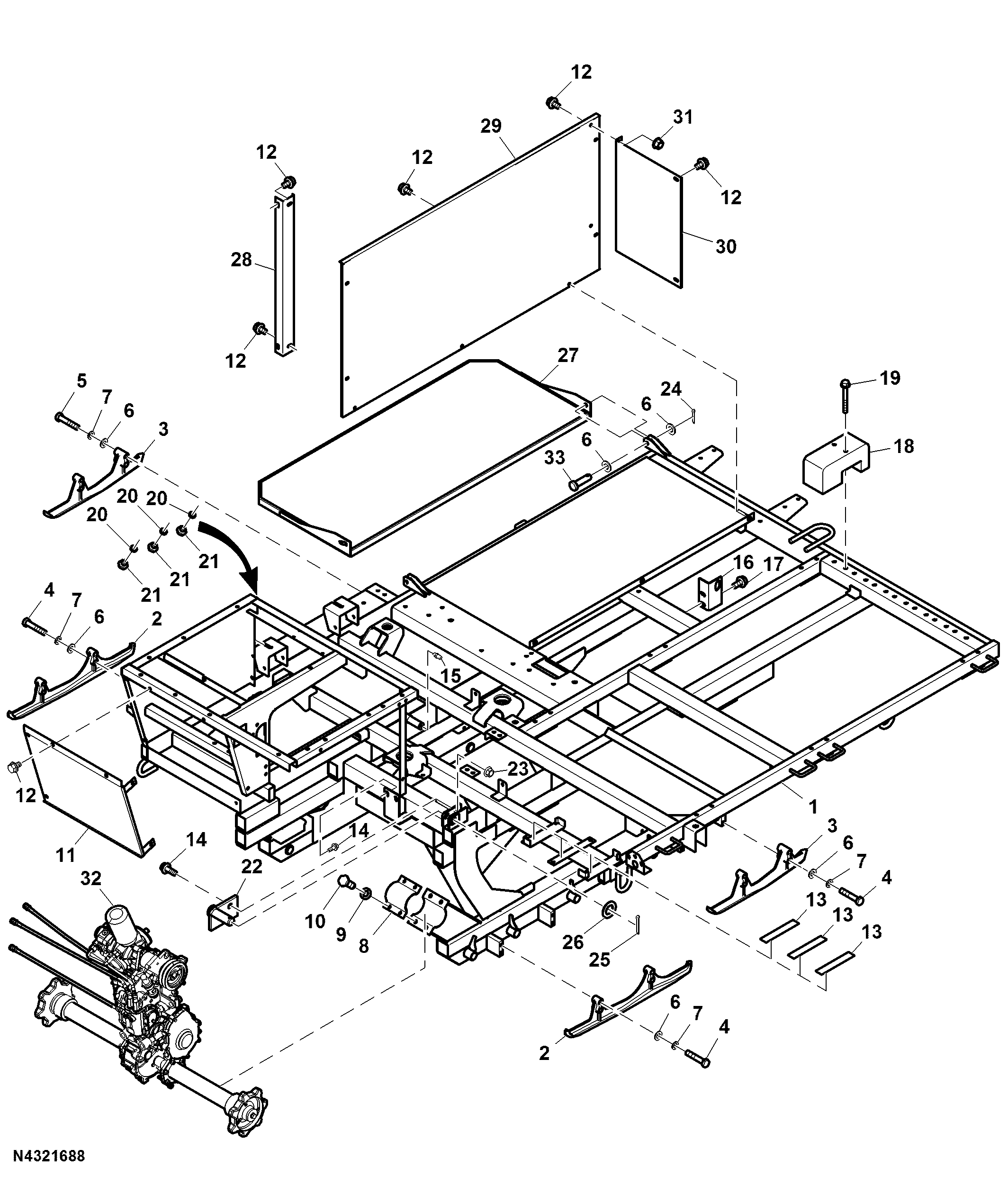

Chassis and Gear Box Assembly, JD3029 Engine Sacker Version
