Cab Roof and Support, XinChai 498BT Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7012	2	Cotter Pin	3.200 X 16 mm
2	11M7024	2	Cotter Pin	4 X 36 mm
3	12M7008	8	LOCK WASHER	8 mm
4	14M7452	8	Lock Nut	M8
5	14M7298	12	Flange Nut	M8
6	19M7866	12	Screw	M8 X 20
7	19M8318	8	Screw	M8 X 45
8	24M7052	2	Washer	25 X 44 X 4 mm
9	24M7055	2	Washer	8.400 X 16 X 1.600 mm
10	AYC18962	1	Handle	-
11	AYC18963	1	Bracket	-
12	AYC18964	1	Bracket	-
13	AYC18967	1	Bracket	-
14	AYC19695	2	Bracket	-
15	YC16623	1	Handle	-
16	YC22254	1	Canopy	-
17	YC22257	1	Tube	-
18	YC22263	1	Shaft	-
19	YC22270	1	Latch	-
20	YC22281	1	Plate	-
21	YC22656	8	Pad	-
22	AYC18965	1	Bracket	-
23	YC26686	1	Sponge	-
24	YC26685	1	Sponge	-
25	YC22262	2	Bushing	-

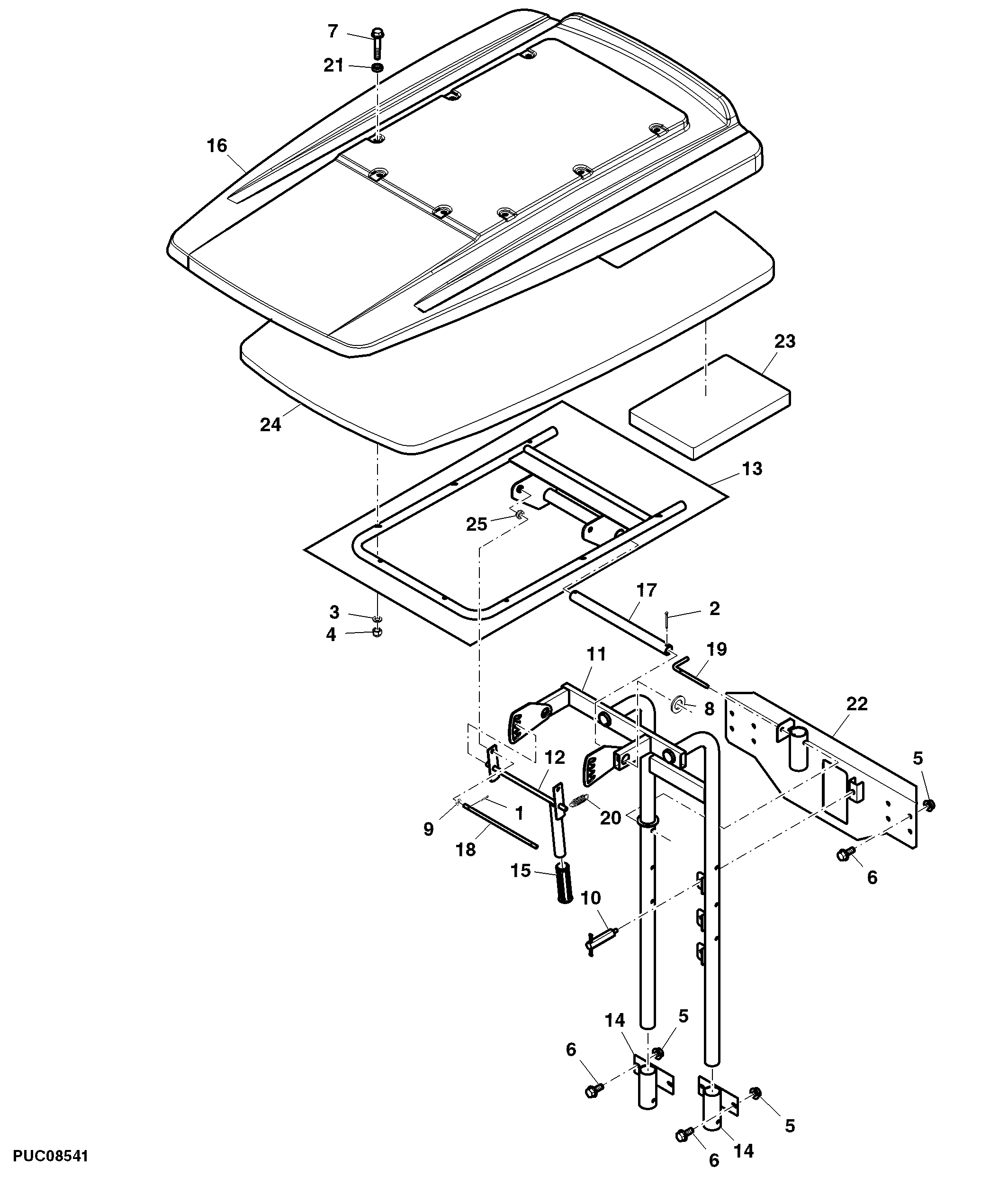

Cab Roof and Support, XinChai 498BT Engine Version
