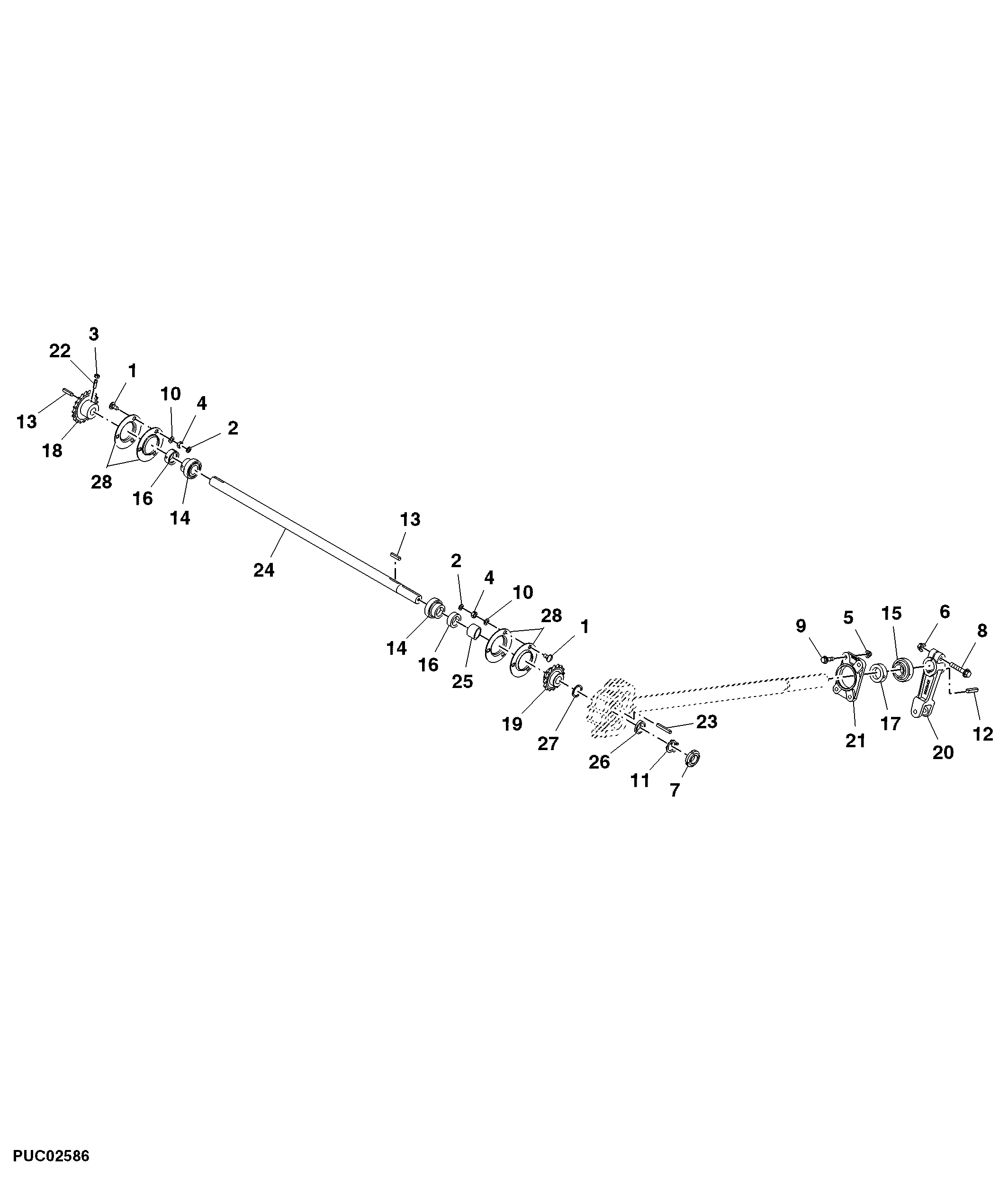

Auger Drive, XinChai 498BT Engine Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	6	Bolt	M10 X 20
2	12M7013	6	LOCK WASHER	10.200 mm
3	14M7029	1	Nut	M8
4	14M7140	6	Nut	M10
5	14M7296	4	Flange Nut	M10
6	14M7299	1	Flange Nut	M12
7	YC26561	1	Nut	-
8	19M7816	1	Screw	M12 X 65
9	19M7835	4	Screw	M10 X 35
10	24M7028	6	Washer	10.500 X 20 X 2 mm
11	YC26562	1	Washer	-
12	49M4072	1	Key	10 X 8 X 50 mm
13	49M7065	2	Shaft Key	8 X 7 X 40 mm
14	AYC18052	2	Ball Bearing	-
15	AYC18053	1	Ball Bearing	-
16	AYC18089	2	Eccentric Locking Collar	-
17	AYC18090	1	Locking Collar	-
18	AYC23281	1	Chain Sprocket	-
18	AYC18276	1	Chain Sprocket	-
19	AYC18277	1	Chain Sprocket	-
20	YC18568	1	Yoke Link End	-
21	YC19376	1	Pulley	-
22	YC20269	1	Set Screw	-
23	YC20384	1	Shaft Key	-
24	YC20739	1	Shaft	-
25	YC20847	1	Spacer	-
26	YC20902	1	Washer	-
27	Z35564	2	Washer	-
28	Z38395	4	PRESSED FLANGED HOUSING	-

Auger Drive, XinChai 498BT Engine Version

Нет текстового описания
