Открытый узел

Shield and Covers, LH

Shield and Covers, LH

Shield and Covers, LH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

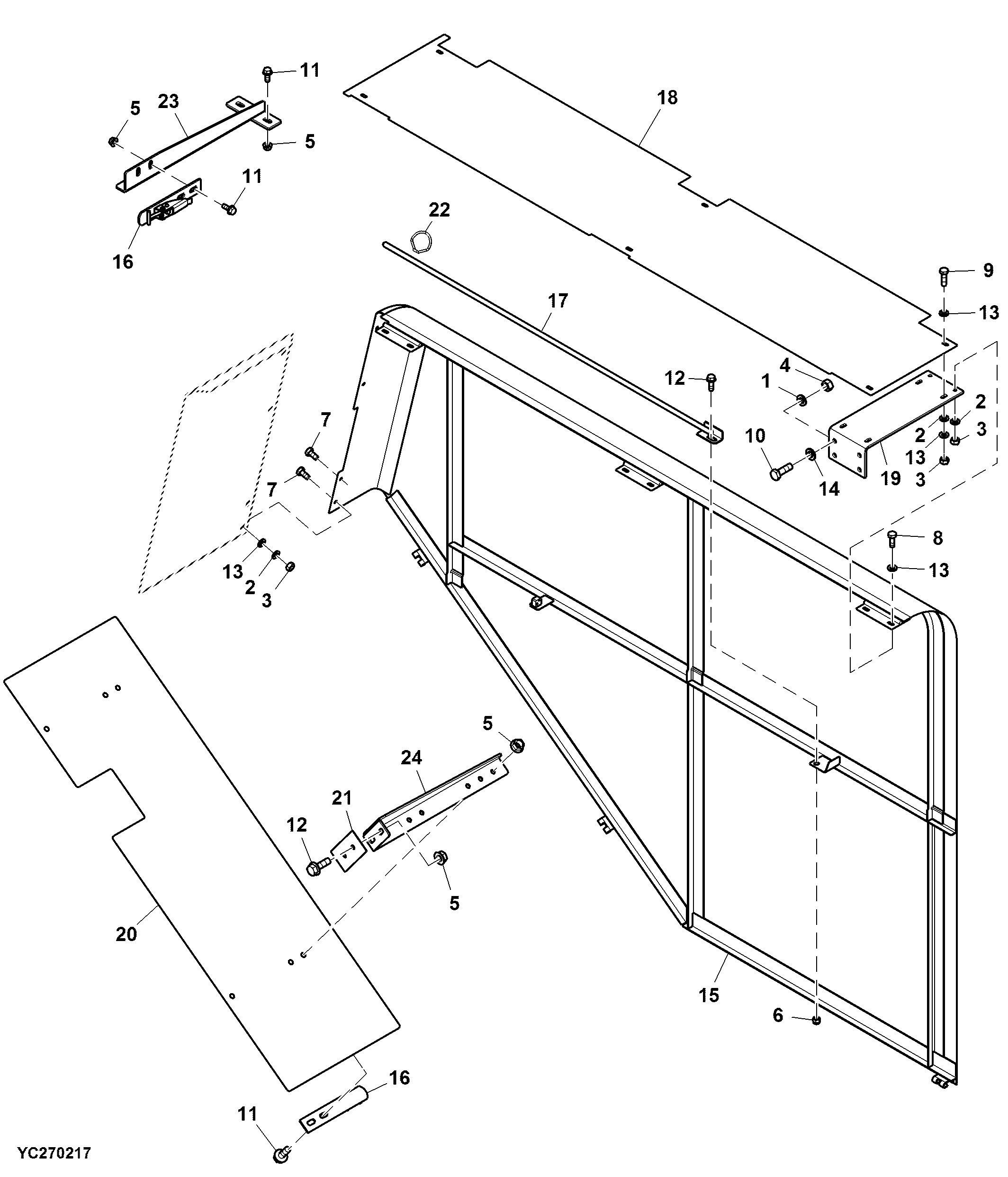

Shield and Covers, LH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7008	12	LOCK WASHER	8 mm
2	12M7099	14	Lock Washer	6 mm
3	14M7027	14	NUT	M6
4	14M7029	12	Nut	M8
5	14M7298	14	Flange Nut	M8
6	14M7452	1	Lock Nut	M8
7	19M10105	4	Screw	M6 X 12
8	19M10106	6	Screw	M6 X 16
9	19M7077	6	Cap Screw	M6 X 20
10	19M7163	12	Cap Screw	M8 X 25
11	19M7866	10	Screw	M8 X 20
12	19M7867	5	Screw	M8 X 25
13	24M7054	20	Washer	6.400 X 12 X 1.600 mm
14	24M7055	12	Washer	8.400 X 16 X 1.600 mm
15	ADX10528	1	Shield	-
16	ADX10529	3	Support	-
17	AYC24906	1	Shaft	-
18	DX10917	1	Cover	-
19	DX10918	3	Support	-
20	DX11242	1	Cover	-
21	DX11261	2	Reinforcement	-
22	YC11763	1	Ring	-
23	ADX11105	1	Support	-
24	DX11248	2	Support	-
