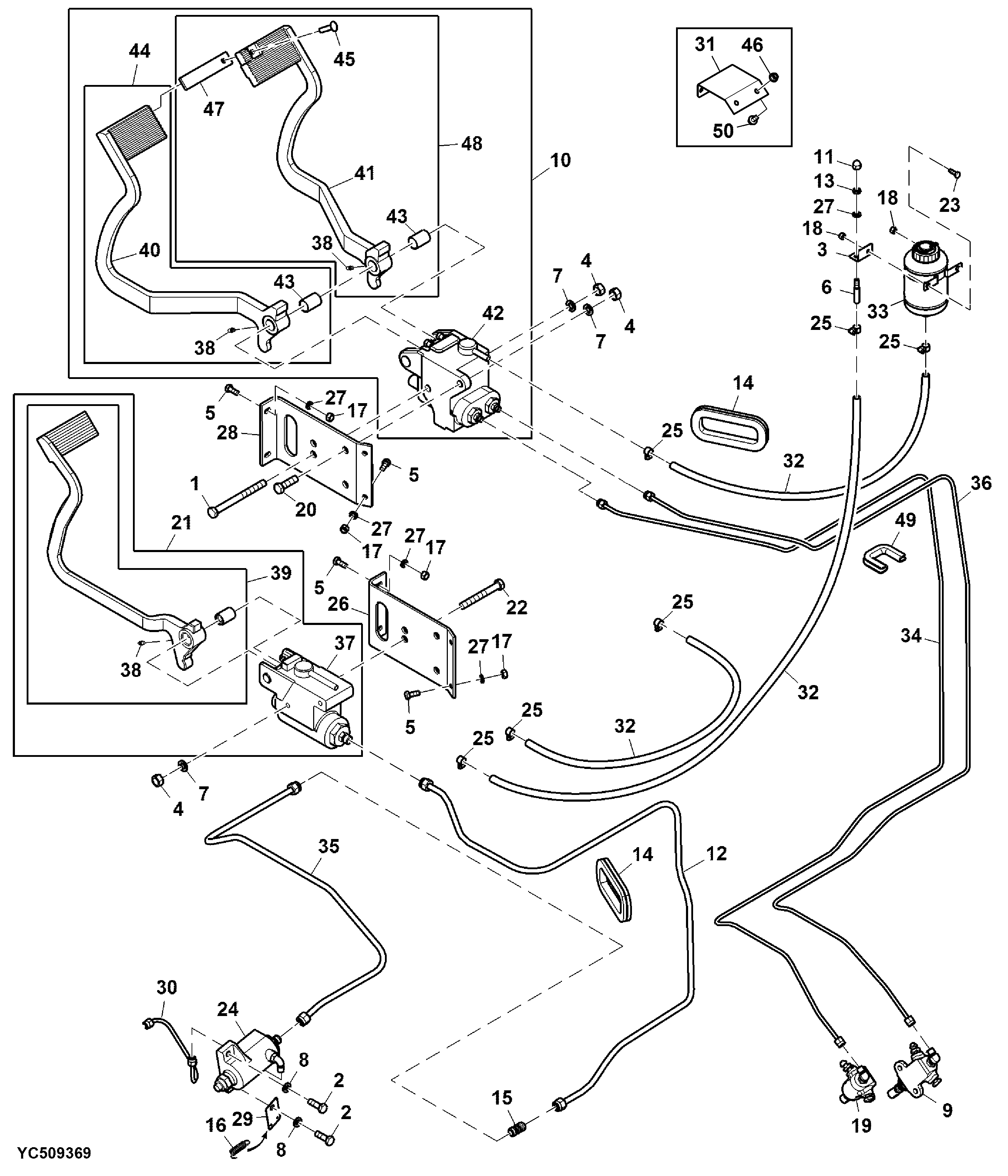

Oil Lines, Clutch and Brake

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7415	1	Cap Screw	M12 X 130
2	19M7168	2	Cap Screw	M10 X 30
3	YC24310	1	Retainer	-
4	14M7031	4	Nut	M12
5	19M7139	8	Cap Screw	M8 X 20
6	Z33654	1	FITTING	-
7	12M7014	4	Lock Washer	12 mm
8	12M7013	2	LOCK WASHER	10.200 mm
9	AYC12840	1	Hydraulic Cylinder	RH
9	AYC21732	1	Seal Kit	-
10	AYC15115	1	Pump	-
10	AYC21729	1	Seal	-
11	YC20280	1	Nut	-
12	AYC20267	1	Line	INCLUDES (2) YC16854 (2) YC16324
13	YC20434	1	Nut	-
14	R20759	2	Grommet	-
15	YC16844	1	Tee Fitting	-
16	YC16804	1	Extension Spring	-
17	14M7029	8	Nut	M8
18	YC20357	2	Nut	-
19	AYC12839	1	Hydraulic Cylinder	LH
19	AYC21731	1	Seal Kit	-
20	19M7387	1	Cap Screw	M12 X 40
21	AYC15116	1	Pump	-
22	19M7349	2	Cap Screw	M12 X 95
23	YC20379	2	Bolt	-
24	AYC12769	1	Hydraulic Cylinder	-
24	AYC21733	1	Seal Kit	-
25	YC13987	6	Clamp	-
26	YC28354	1	Holder	-
27	12M7008	9	LOCK WASHER	8 mm
28	YC17015	1	Bracket	-
29	Z34721	1	Retainer	-
30	ADX11074	1	Line	-
31	DX15173	1	Plate	Hydro Drive
32	YC14458	4	Hose	-
33	AYC10754	1	Oil Can	-
34	AYC14346	1	Line	INCLUDES (2) YC16855 (2) YC16849 (2) Z22710
35	AYC20268	1	Oil Line	INCLUDES (2) YC16854 (2) YC16324
36	AYC14345	1	Line	INCLUDES (2) YC16855 (2) YC16849 (2) Z22710
37	AYC17251	1	Pump	INCLUDES AYC23159
37	AYC23080	1	Seal	-
38	58M5573	3	Lubrication Fitting	-
39	AYC10579	1	Pedal	-
40	YC16689	1	Pedal	-
41	YC16690	1	Pedal	-
42	AYC17252	1	Brake Booster	INCLUDES AYC23159
42	AYC23079	1	Seal	-
43	YC12694	2	Bushing	-
44	AZ28884	1	PEDAL	-
45	16M2547	1	RIVET	8 X 20 mm
46	14M7298	2	Flange Nut	M8
47	Z39414	1	STRAP	-
48	AZ28883	1	PEDAL	-
49	ADX10708	1	Isolator	-
50	19M7865	2	Screw	M8 X 16
..	AYC23159	2	Valve	-
