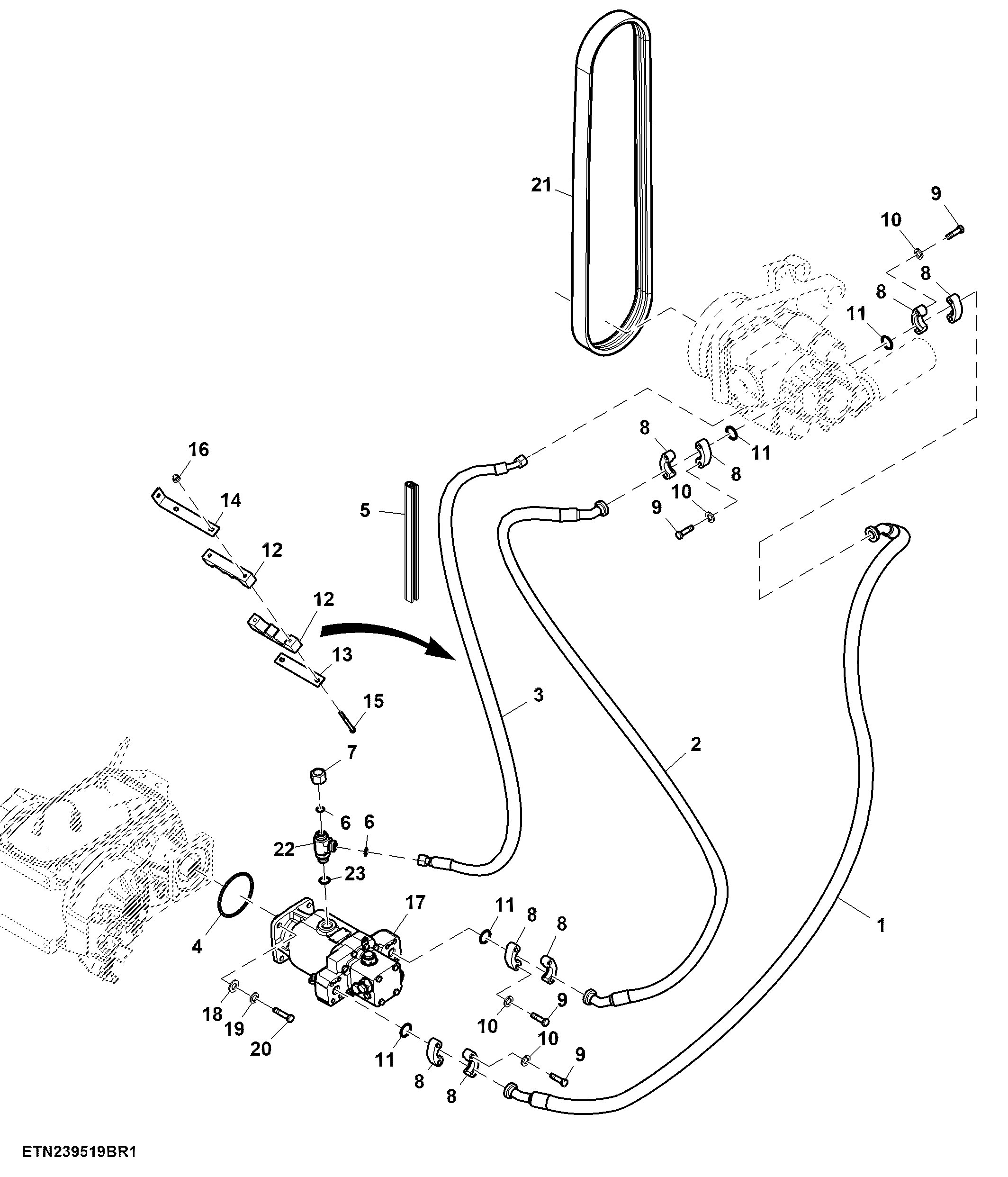

Hydraulic Motor and Hydraulic Lines, Hydro Drive ( - 101011)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC25423	1	Oil Line	LGTH = 2600 mm
2	AYC25422	1	Oil Line	LGTH = 1830 mm
3	AYC25424	1	Oil Line	LGTH = 1900 mm
4	R63308	1	O-Ring	-
5	ADX12315	1	Weatherstrip	-
6	T77858	2	O-Ring	-
7	38H1418	1	Fitting	-
8	H122182	8	Flange Fitting	-
9	19H1740	16	Cap Screw	7/16" X 1-3/4"
10	12H293	16	Lock Washer	7/16"
11	T78313	4	O-Ring	-
12	Z37596	2	Clamp	-
13	CQ33687	1	Adjusting Strap	-
14	YC31640	1	Plate	-
15	19M7691	2	Cap Screw	M8 X 90
16	14M7298	2	Flange Nut	M8
17	AH166176	1	Hydraulic Motor	-
18	24M7038	4	Washer	13.500 X 24 X 2.500 mm
19	12M7067	4	Lock Washer	12 mm
20	19M7362	4	Cap Screw	M12 X 55
21	DX14835	1	V-Belt	LGTH = 2579 mm, WIDTH = 54.864 mm
22	38H1026	1	Tee Fitting	-
23	U12547	1	O-Ring	-

Hydraulic Motor and Hydraulic Lines, Hydro Drive ( - 101011)
