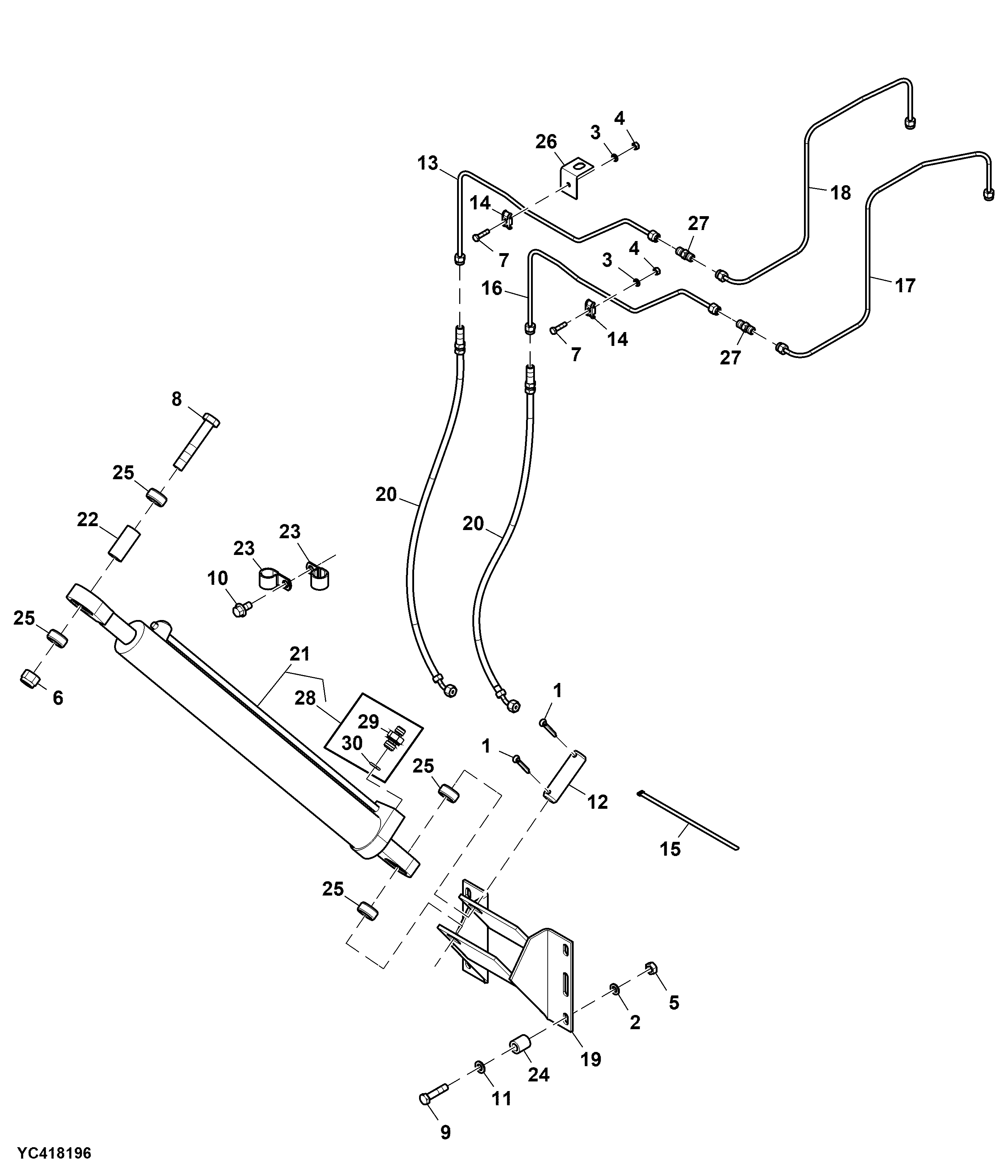

Hydraulic Lines, Unloading Tube (030166 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7038	2	Cotter Pin	6.300 X 40 mm, SUB FOR 11M7037
2	12M7013	6	LOCK WASHER	10.200 mm
3	12M7099	2	Lock Washer	6 mm
4	14M7027	2	NUT	M6
5	14M7140	6	Nut	M10
6	14M7697	1	Lock Nut	M16
7	19M10107	2	Screw	M6 X 25
8	19M7609	1	Cap Screw	M16 X 90
9	19M7724	6	Cap Screw	M10 X 45
10	19M7784	1	Screw	M10 X 20
11	24M7040	6	Washer	11 X 20 X 2 mm
12	44M7029	1	PIN FASTENER	25 X 90 mm
13	ADX12531	1	Oil Line	-
14	Z34953	2	Clamp	-
15	H77698	1	Tie Band	SUB FOR R44302 OR Z31799
16	ADX12532	1	Oil Line	-
17	ADX12538	1	Oil Line	-
18	ADX12539	1	Oil Line	-
19	AYC12822	1	Holder	-
20	AYC12863	2	Hydraulic Hose	LGTH = 200 mm
21	ADX15865	1	Hydraulic Cylinder	SUB FOR AYC19959
21	AYC23005	1	Seal Kit	USE WITH AYC19959
21	ADX15883	1	Seal Kit	USE WITH ADX15865
22	YC24311	1	Bushing	-
23	YC12376	2	Half Clamp	-
24	YC16367	6	Spacer	-
25	YC16876	4	Spacer	-
26	YC23722	1	Angle	-
27	YC33457	2	Fitting	-
28	ADX10077	2	Fitting	-
29	DX10186	2	Fitting	-
30	51M7041	2	O-Ring	11.300 X 2.200 mm

Hydraulic Lines, Unloading Tube (030166 - )
