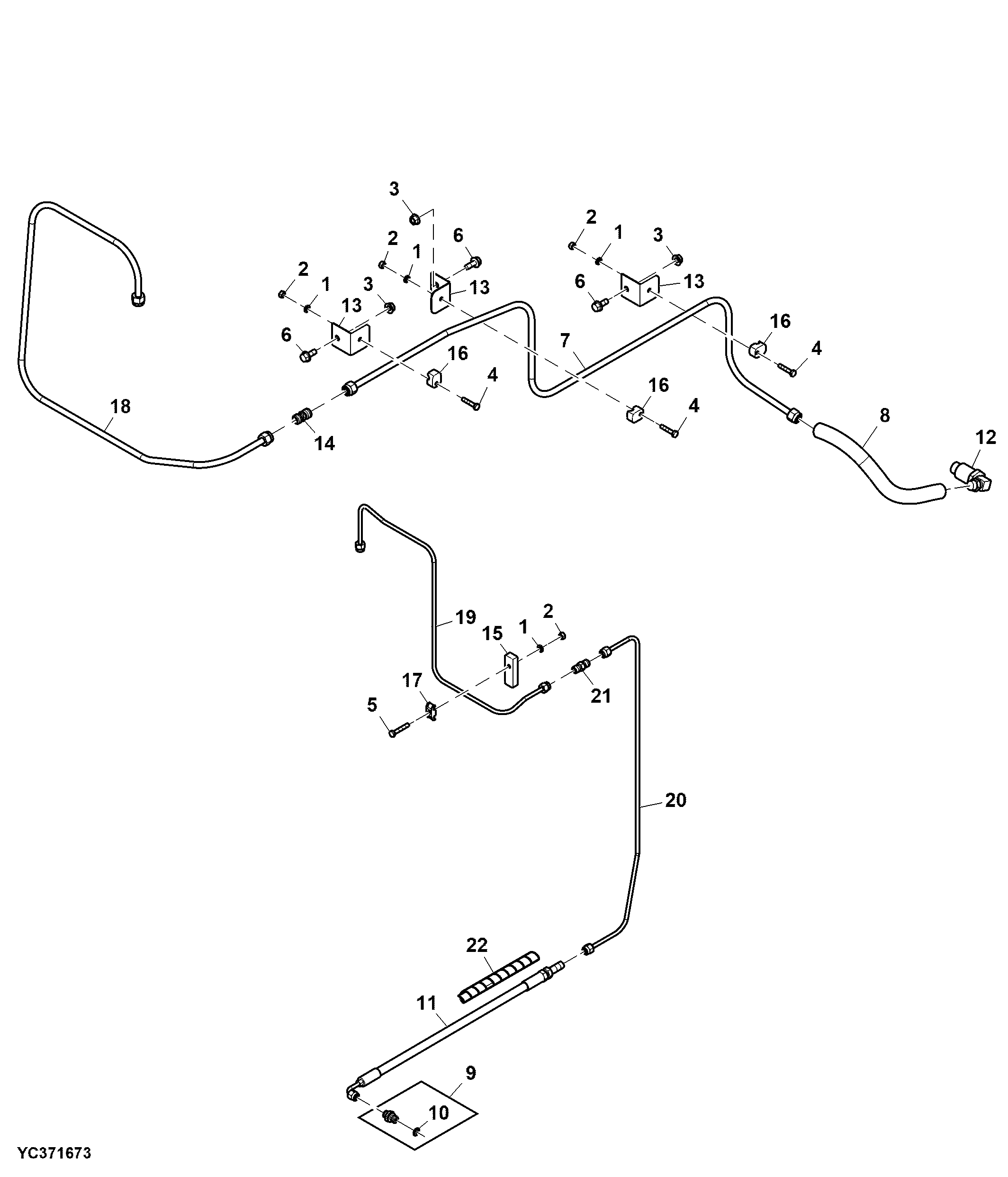

Hydraulic Lines, Threshing Frame (030166 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7099	4	Lock Washer	6 mm
2	14M7027	4	NUT	M6
3	14M7298	3	Flange Nut	M8
4	19M10098	3	Screw	M6 X 30
5	19M10099	1	Screw	M6 X 35
6	19M7866	3	Screw	M8 X 20
7	ADX10743	1	Line	-
8	ADX10744	1	Hose	LGTH = 475 mm
9	ADX12009	1	Fitting	-
10	51M7040	1	O-Ring	9.300 X 2.200 mm
11	ADX12010	1	Hydraulic Hose	LGTH = 665 mm
12	AYC13325	1	Fitting	-
13	DX10957	3	Plate	-
14	YC16844	1	Tee Fitting	-
15	Z30667	1	PLATE	-
16	Z34861	3	Clamp	-
17	Z34953	1	Clamp	-
18	ADX12525	1	Oil Line	-
19	ADX12526	1	Oil Line	-
20	ADX12527	1	Oil Line	-
21	YC33457	1	Fitting	-
22	DX13861	1	Grommet	-

Hydraulic Lines, Threshing Frame (030166 - )
