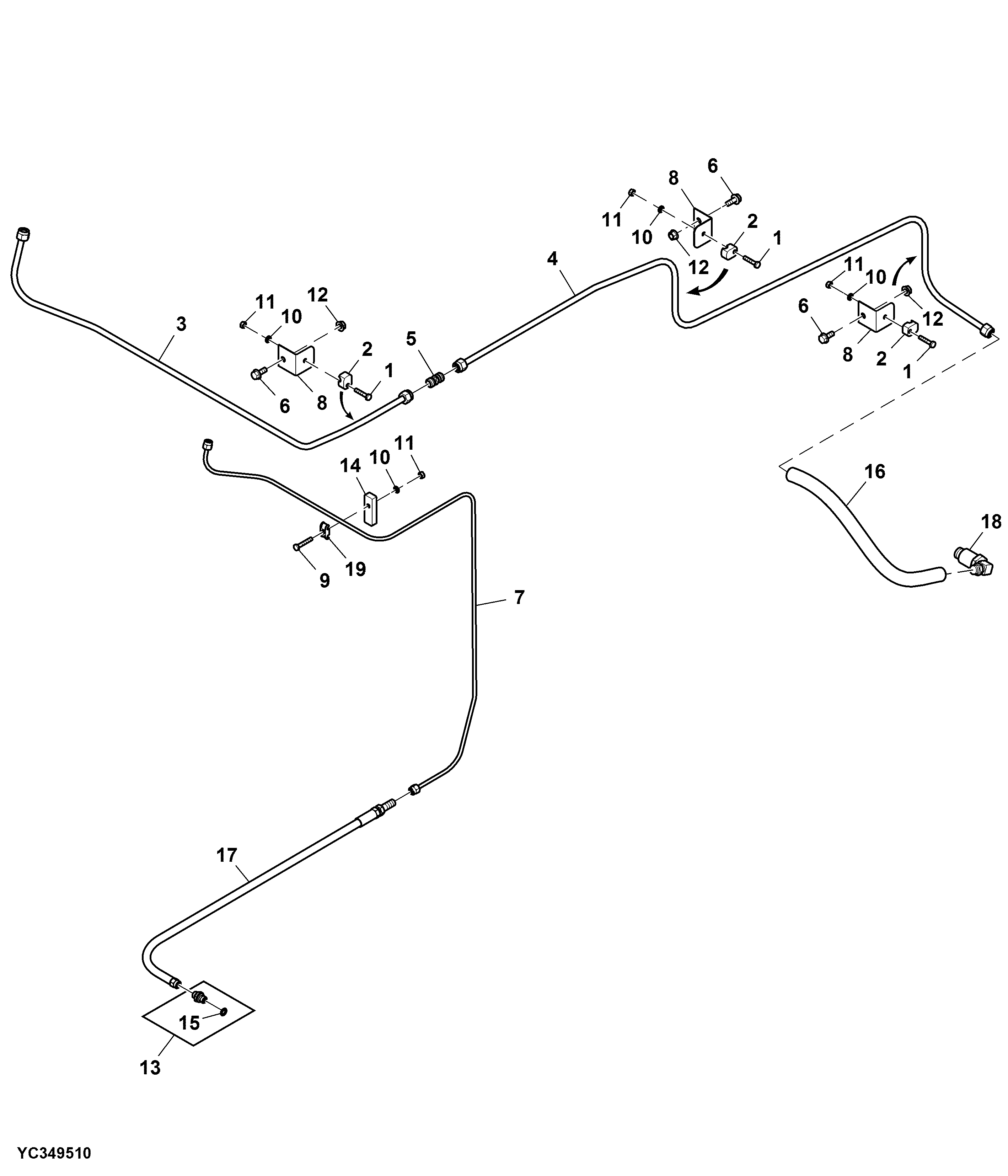

Hydraulic Lines, Threshing Frame ( - 030165)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10098	3	Screw	M6 X 30
2	Z34861	3	Clamp	-
3	ADX10536	1	Line	INCLUDES (2) YC16854 AND (2) YC16324
4	ADX10743	1	Line	INCLUDES (2) YC16854 AND (2) YC16324
5	YC16844	1	Tee Fitting	-
6	19M7866	3	Screw	M8 X 20
7	ADX10480	1	Line	INCLUDES (2) YC16855 AND (2) YC16849
8	DX10957	3	Plate	-
9	19M10099	1	Screw	M6 X 35
10	12M7099	4	Lock Washer	6 mm
11	14M7027	4	NUT	M6
12	14M7298	3	Flange Nut	M8
13	ADX12009	1	Fitting	-
14	Z30667	1	PLATE	-
15	51M7040	1	O-Ring	9.300 X 2.200 mm, SUB FOR APPL YC16678
16	ADX10744	1	Hose	LGTH = 475 mm, INCLUDES (2) YC16854 AND (2) YC16324
17	ADX12010	1	Hydraulic Hose	LGTH = 665 mm, USE WITH ADX12009; SUB FOR APPL AYC12405
18	AYC13325	1	Fitting	-
19	Z34953	1	Clamp	-

Hydraulic Lines, Threshing Frame ( - 030165)
