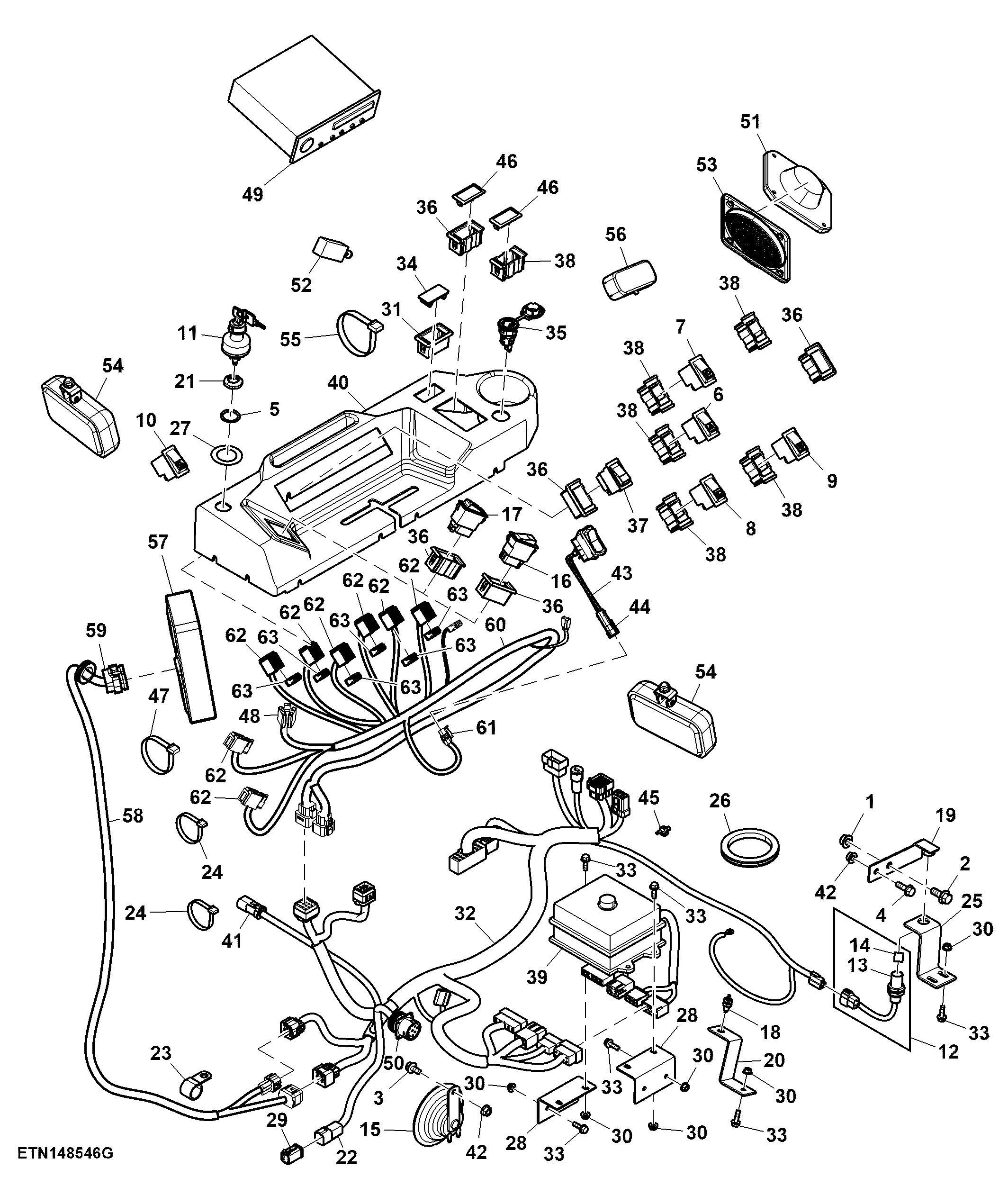

Dashboard Panel (100270 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	19M7785	1	Screw	M10 X 25
3	19M7865	1	Screw	M8 X 16
4	19M7867	1	Screw	M8 X 25
5	A4827R	1	Washer	-
6	ADX11917	1	Switch	Light Switch
7	ADX11918	1	Switch	Road Lamp Switch
8	ADX11919	1	Switch	High Beam Light Switch
9	ADX11920	1	Switch	Unloading Lamp Switch
10	ADX11921	1	Switch	Unloading Lamp Switch
11	AR58126	1	Rotary Switch	-
12	AYC10033	1	Proximity Sensor	-
13	AYC24100	1	Proximity Sensor	-
14	YC29625	1	Proximity Sensor	-
15	AYC12583	1	Horn	-
16	AYC13181	1	Switch	-
17	AYC13186	1	Toggle/Rocker Switch	-
18	AYC13693	1	Switch	-
19	AYC18845	1	Support	-
20	DX11322	1	Outrigger	-
21	R44342	1	Nut	-
22	57M7629	1	Elec. Connector Housing	-
23	YC12376	1	Half Clamp	-
24	YC16954	6	Clamp	-
25	YC22040	1	Holder	-
26	YC26242	1	Grommet	-
27	YC27937	1	Label	Key Sign
28	YC33891	2	Angle	-
29	57M7630	1	Electrical Connector Assy	-
30	14M7439	11	Flange Nut	M6
31	TR107087	1	Panel	-
32	ADX16494	1	Wiring Harness	SUB FOR ADX15822
33	19M7862	11	Screw	M6 X 20
34	TR106202	1	Plug	-
35	AL175223	1	Socket Outlet	-
36	AYC27221	6	Switch Kit	-
37	ADX14698	1	Toggle/Rocker Switch	-
38	AYC27222	8	Switch Kit	-
39	ADX14486	1	Fuse Box	-
40	DX19003	1	Panel	-
41	57M7628	1	Electrical Connector Assy	-
42	14M7298	2	Flange Nut	M8
43	RE198505	1	Toggle/Rocker Switch	-
44	57M7256	1	Elec. Connector Housing	-
45	AYC14347	1	Pressure Switch	-
46	YC24536	5	Panel	-
47	R44302	3	Tie Band	-
48	L38138	1	Elec. Connector Housing	-
49	AYC16574	1	CD-Player	-
50	57M7919	1	Elec. Connector Housing	-
51	AYC16577	2	Speaker	-
52	AYC10654	1	Switch	SUB FOR AYC10230
53	AYC11248	2	Grille	-
54	AYC11252	6	Lamp	-
55	AYC15379	1	Antenna	-
56	AYC16575	1	Lamp	-
57	ADX14694	1	Digital Display	-
58	ADX14588	1	Instrument PNL WRG Harness	-
59	F053324	1	Electrical Connector Assy	-
60	ADX14589	1	Wiring Harness	-
60	57M12287	1	Elec. Connector Housing	-
61	57M7254	1	Elec. Connector Housing	-
62	57M12242	8	Elec. Connector Housing	-
63	57M12244	9	Elec. Connector Housing	-
