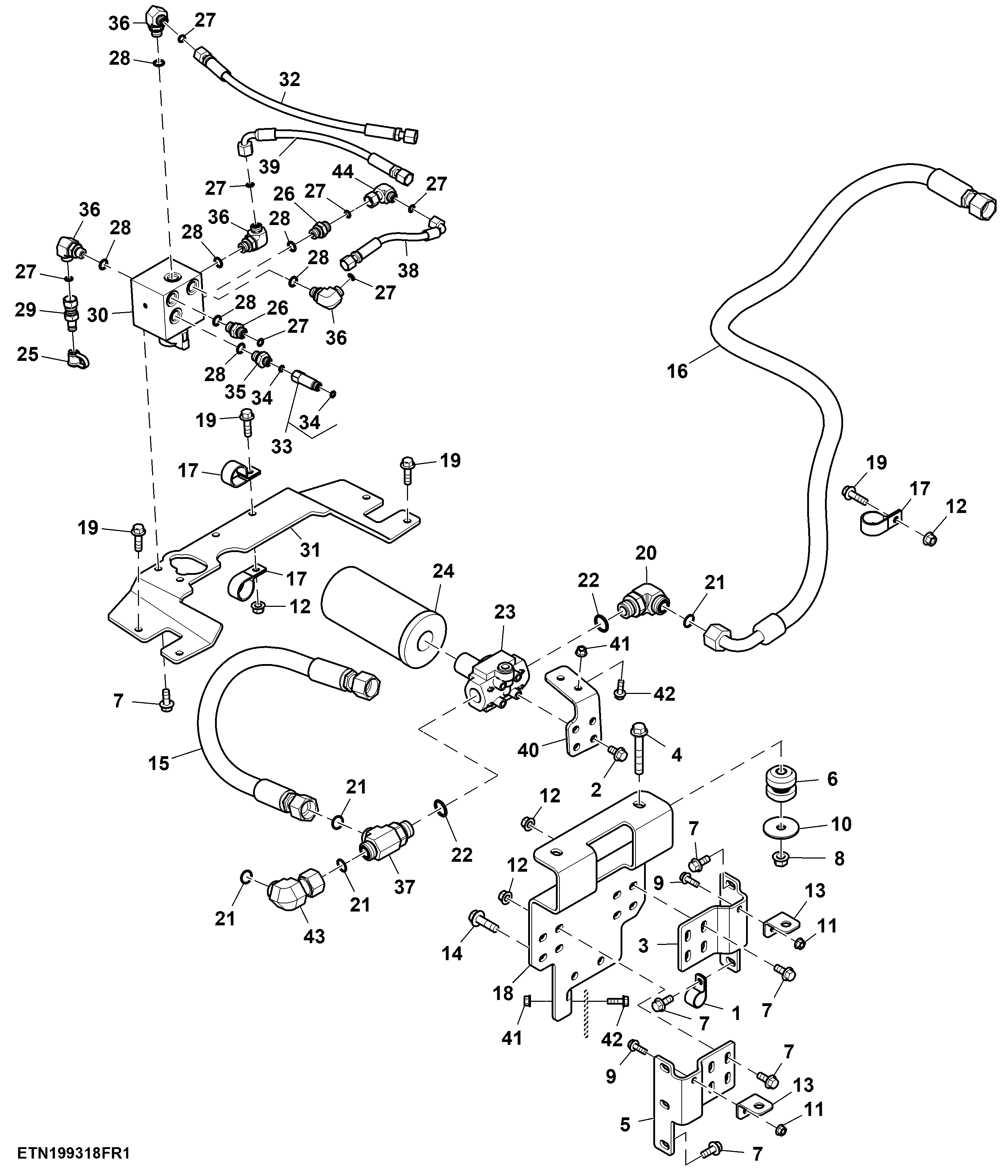

Valve, Bracket and Fittings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T27550	1	Clip	-
2	19M9844	4	Screw	M10 X 20
3	KK38687	1	Support	-
4	19M10089	2	Screw	M12 X 80
5	KK38545	1	Support	-
6	AN206439	2	Isolator	-
7	19M9845	16	Screw	M10 X 25
8	14M7724	2	Lock Nut	M12
9	19M7867	2	Screw	M8 X 25
10	24H1972	2	Washer	9/16" X 2-1/4" X 0.134"
11	14M7649	2	Flange Nut	M8
12	14M7723	11	Lock Nut	M10
13	KK37247	2	Angle	-
14	19M7791	2	Bolt	M12 X 40
15	AKK40583	1	Hydraulic Hose	Priority
16	AKK31655	1	Hydraulic Hose	LGTH = 1280 mm
17	T26955	4	Clamp	-
18	KK55690	1	Support	-
19	19M7835	7	Screw	M10 X 35
20	38H1663	1	Elbow Fitting	-
21	T77858	4	O-Ring	-
22	U12547	2	O-Ring	-
23	AN204503	1	Filter Head	-
24	AT314164	1	Filter Element	-
25	R77175	1	Cover	-
26	38H5319	2	Adapter Fitting	-
27	T77613	7	O-Ring	-
28	51M7042	7	O-Ring	13.300 X 2.200 mm
29	MT1531	1	Threaded Nipple	-
30	AKK32403	1	Valve	-
31	KK49959	1	Support	-
32	AKK32848	1	Hydraulic Hose	Service Brake
33	AN406132	1	Check Valve	-
34	T77814	2	O-Ring	-
35	38H5414	1	Adapter Fitting	-
36	38H5332	4	Elbow Fitting	-
37	38H3026	1	Tee Fitting	-
38	AKK32849	1	Hydraulic Hose	Service Brake
39	AKK32850	1	Hydraulic Hose	Service Brake
40	KK74271	1	Support	-
41	14M7722	4	Lock Nut	M8
42	19M9837	4	Screw	M8 X 25
43	38H5286	1	Elbow Fitting	-
44	38H5145	1	Elbow Fitting	-
