Открытый узел

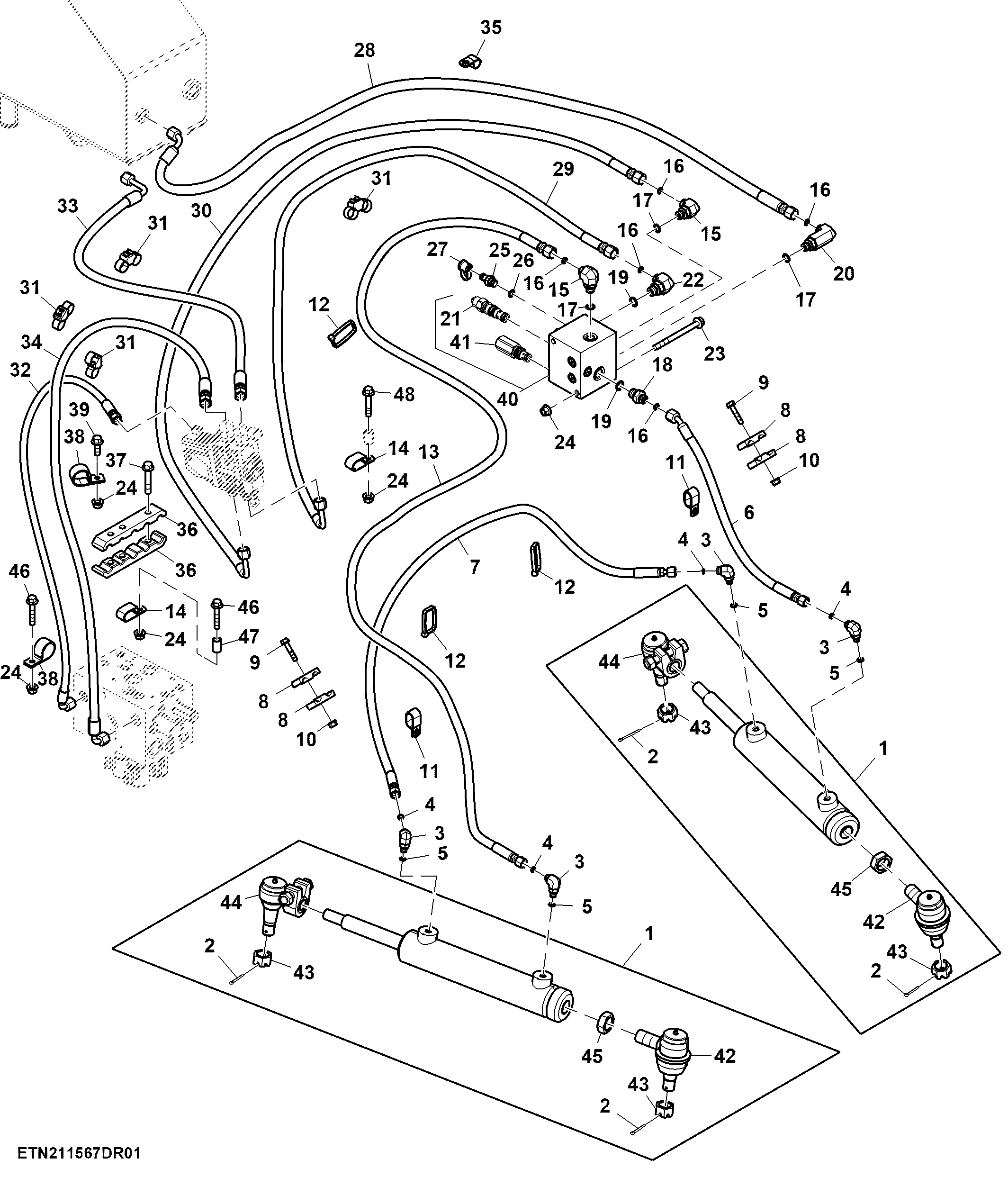

Steering System, Front Cylinder and Pilot Valve

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN206314	2	Seal Kit	-
1	AN302046	2	Hydraulic Cylinder	-
2	11H240	4	Cotter Pin	5/32" X 1-1/2"
3	38H1660	4	Elbow Fitting	-
4	T77814	4	O-Ring	-
5	R28782	4	O-Ring	-
6	AKK31416	1	Hydraulic Hose	Toe Control Front Left
7	AKK31417	1	Hydraulic Hose	Toe Control
8	H120847	4	Clamp	-
9	19M9840	2	Screw	M8 X 40
10	14M7722	2	Lock Nut	M8
11	AH97280	2	Clip	-
12	H77698	5	Tie Band	-
13	AKK31418	1	Hydraulic Hose	Toe Control Front Right
14	R49921	3	Clamp	-
15	38H5035	2	Elbow Fitting	-
16	T77613	3	O-Ring	-
17	51M7042	3	O-Ring	13.300 X 2.200 mm
18	38H5012	1	Adapter Fitting	-
19	51M7043	2	O-Ring	15.300 X 2.200 mm
20	38H5469	1	Adapter Fitting	-
21	KK39742	2	Check Valve	-
21	AN221620	2	Seal Kit	-
22	38H5026	1	Elbow Fitting	-
23	19M7944	2	Screw	M10 X 120
24	14M7723	5	Lock Nut	M10
25	AN403704	2	Diagnostic Coupling	-
26	51M7041	2	O-Ring	11.300 X 2.200 mm
27	R77175	2	Cover	-
28	AKK23358	1	Hydraulic Hose	Toe Valve Tank
29	AKK23339	1	Hydraulic Hose	Toe Control Front Right
30	AKK23338	1	Hydraulic Hose	Toe Control Front Left
31	R213663	4	Clamp	-
32	AKK31671	1	Hydraulic Hose	Hydraulic Pressure Valve to Solenoid Valve, Steering System
33	AKK30357	1	Hydraulic Hose	Hydrostatic Reservoir to Steering System
34	AKK31670	1	Hydraulic Hose	Hydraulic Pressure Valve to Solenoid Valve, Steering System
35	AH78125	1	Clip	-
36	KK38817	2	Block Clamp	-
37	19M7807	3	Screw	M10 X 60
38	T26955	2	Clamp	-
39	19M7786	1	Screw	M10 X 30
40	AKK24170	1	Hydr./Pilot Control Valve	-
41	AKK24118	2	Pressure Relief Valve	-
41	AT224864	2	Seal Kit	-
42	AN209415	2	Tie Rod End	-
43	28H3495	2	Spacer	0.493" X 0.675" X 1"
44	AN209414	2	Tie Rod End	-
45	N206903	2	Nut	-
46	19M9848	2	Screw	M10 X 55
47	28H3495	1	Spacer	0.493" X 0.675" X 1"
48	19M9848	1	Screw	M10 X 55

Steering System, Front Cylinder and Pilot Valve

Нет текстового описания
