Открытый узел

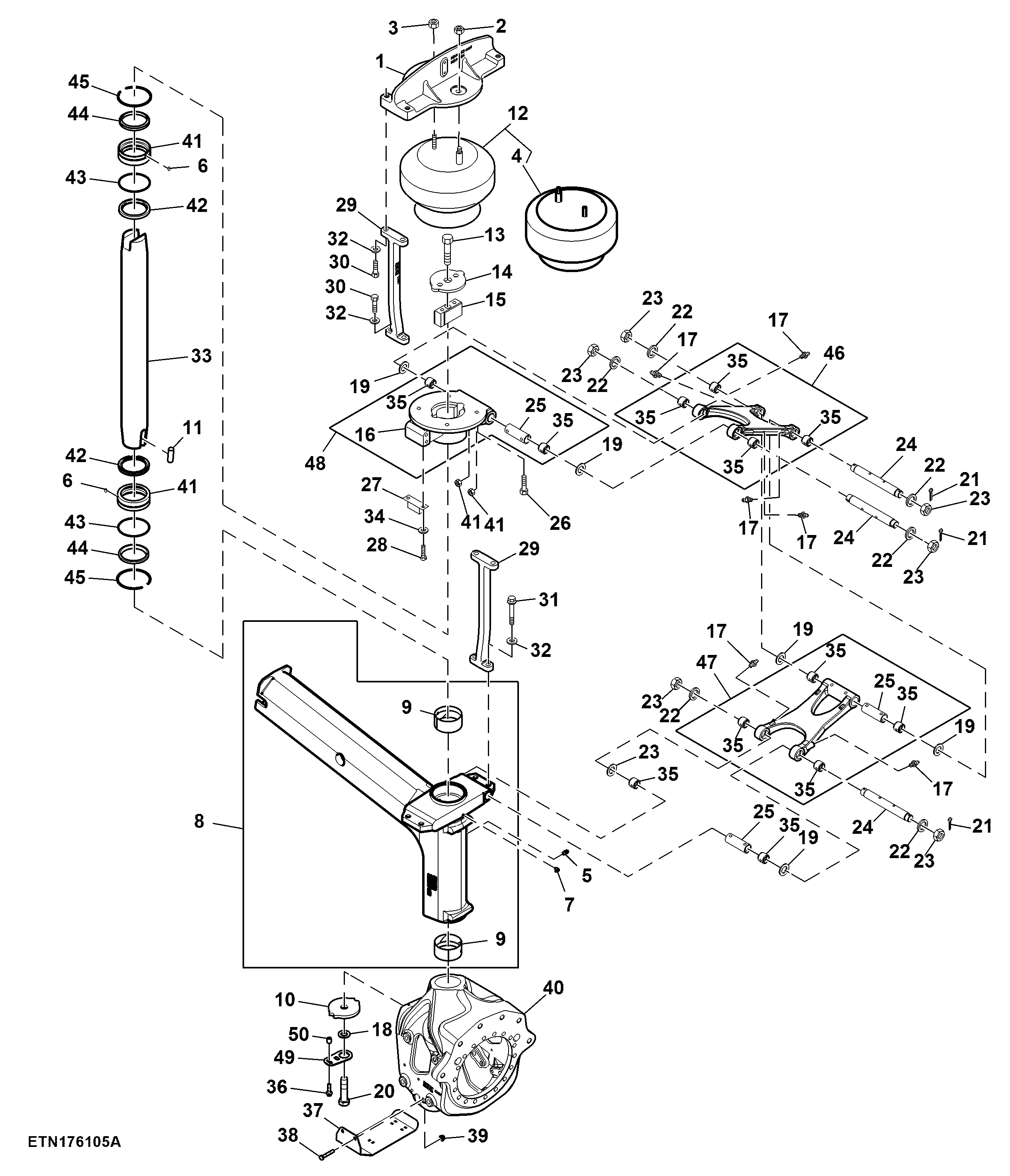

Rear Suspension, LH Illustrated

Rear Suspension, LH Illustrated

Rear Suspension, LH Illustrated

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Rear Suspension, LH Illustrated

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N310754	2	Bracket	-
2	14M7652	2	Flange Nut	M20
3	14M7724	2	Lock Nut	M12
4	AN209716	2	Absorber	-
5	JD5801	2	Pressure Relief Fitting	-
6	N206080	4	Dowel Pin	4.750 X 7.925 mm (3/16" X 5/16")
7	ET17123	2	Lubrication Fitting	-
8	AKK24114	1	Axle Knee	LH
8	AKK24115	1	Axle Knee	RH
9	N205630	4	Bushing	-
10	KK40009	2	Spring Washer	-
11	44M7128	2	Dowel Pin	-
12	AN209716	2	Absorber	-
13	19M9374	2	Cap Screw	M24 X 90
14	N400967	2	Spring Washer	-
15	N409310	2	Key	-
16	N400972	2	Steering Arm	-
17	JD7844	14	Lubrication Fitting	-
18	24M7559	2	Washer	25 X 44 X 4 mm
19	N209346	12	Shim	-
20	19M10438	2	Cap Screw	M24 X 100
21	11H222	12	Cotter Pin	3/16" X 2"
22	24H1980	12	Washer	1-9/64" X 1-3/4" X 0.134"
23	N404685	12	Nut	M24
24	N302245	6	Rod	-
25	N302269	4	Bushing	-
26	19M9347	8	Screw	M12 X 30
27	AN202546	4	Bumper	-
28	19M9830	8	Screw	M6 X 12
29	N310756	4	Arm	-
30	19M10110	12	Cap Screw	M16 X 55
31	19M11090	4	Cap Screw	M16 X 80
32	24M7521	16	Washer	17 X 30 X 3 mm
33	KK39828	2	Spindle	-
34	24M7463	8	Washer	6.400 X 18 X 1.600 mm
35	N302247	8	Bushing	-
36	19M9846	2	Screw	M10 X 40
37	N311447	2	Shield	-
38	19M10374	4	Cap Screw	M10 X 60
39	14M7648	4	Flange Nut	M10
40	KK39825	2	Bracket	-
41	N205639	4	Retainer	-
42	N205629	4	Seal	-
43	N205682	4	O-Ring	-
44	N205628	4	Seal	-
45	N205638	4	Wear Ring	-
46	AN207684	2	Link	-
47	AN207685	2	Link	-
48	AN400528	2	Steering Arm	-
49	N403833	2	Plate	-
50	KK27725	2	Bushing	-
