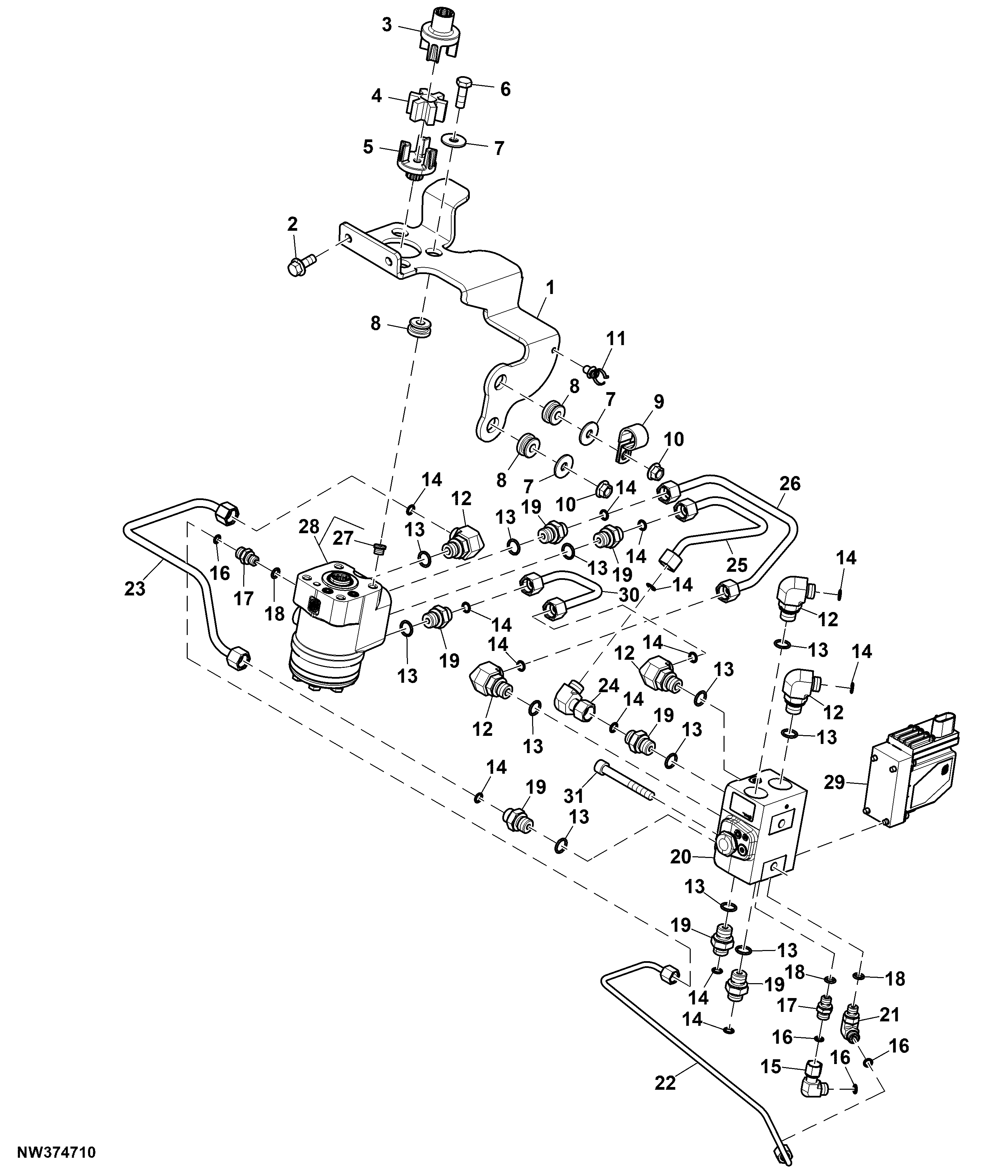

Line and Fitting, Steering Control Valve, AutoTrac™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK51949	1	Bracket	-
2	19M9845	2	Screw	M10 X 25
3	R126640	1	Splined Coupling	-
4	R126636	1	Isolator	-
5	R126641	1	Splined Coupling	-
6	19M10376	4	Cap Screw	M10 X 30
7	24M7523	6	Washer	10.500 X 30 X 2.500 mm
8	AT116162	6	Isolator	-
9	T72393	1	Clamp	-
10	14M7648	2	Flange Nut	M10
11	T209627	1	Clamp	-
12	38H5026	5	Elbow Fitting	-
13	51M7043	12	O-Ring	15.300 X 2.200 mm
14	T77613	13	O-Ring	-
15	38H5183	1	Elbow Fitting	-
16	T77814	4	O-Ring	-
17	38H5001	2	Adapter Fitting	-
18	51M7040	3	O-Ring	9.300 X 2.200 mm
19	38H5012	7	Adapter Fitting	-
20	AKK29780	1	Solenoid Valve	-
21	38H5015	1	Elbow Fitting	-
22	AKK30202	1	Line	-
23	AKK30201	1	Line	-
24	38H5145	1	Elbow Fitting	-
25	AKK30200	1	Line	-
26	AKK30198	1	Line	-
27	N307399	1	Washer	-
28	AKK29596	1	Valve	-
28	RE297504	1	Seal Kit	-
29	RE333009	1	Elec-Hyd Proportional Valve	-
30	AKK30199	1	Line	-
31	19M8354	2	Screw	M10 X 80

Line and Fitting, Steering Control Valve, AutoTrac™
