Открытый узел

Ladder and Handrails

Ladder and Handrails

Ladder and Handrails

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

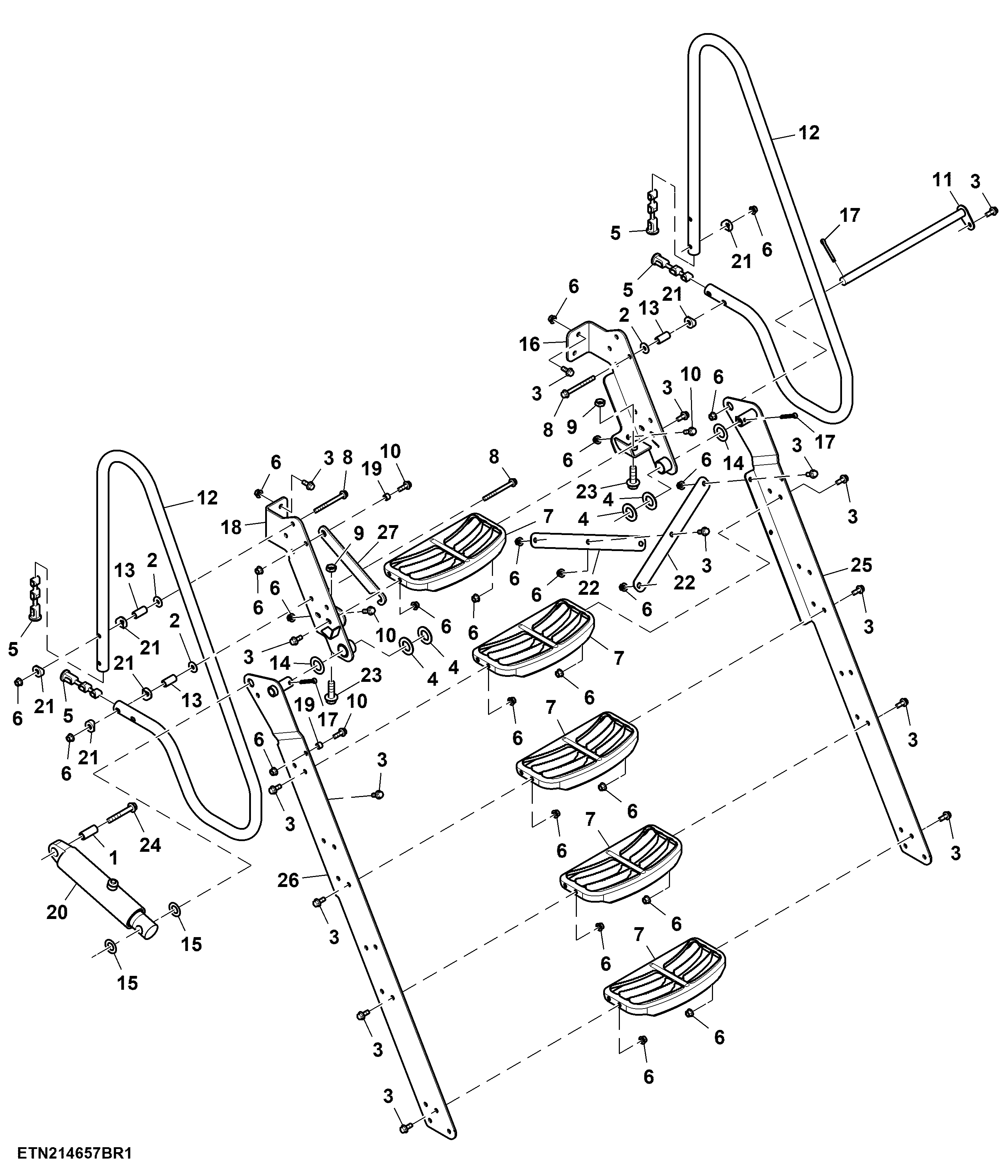

Ladder and Handrails

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H3441	1	Spacer	0.546" X 0.840" X 2"
2	24M7523	8	Washer	10.500 X 30 X 2.500 mm
3	19M9845	30	Screw	M10 X 25
4	24H1978	4	Washer	1-5/32" X 2" X 0.134"
5	KK23797	4	Insert	-
6	14M7723	42	Lock Nut	M10
7	R151799	5	Step	-
8	19M9852	8	Screw	M10 X 110
9	14M7684	2	Nut	M16
10	19M9370	4	Screw	M10 X 30
11	AKK29842	1	Pin	-
12	N316741	2	Tube	-
13	N318402	8	Spacer	-
14	24H1977	2	Washer	1-5/32" X 2" X 0.060"
15	24H1628	2	Washer	29/32" X 1-5/8" X 0.060"
16	AKK22481	1	Ladder	-
17	11M7056	3	Cotter Pin	8 X 50 mm
18	AKK22482	1	Ladder	-
19	N305446	2	Spacer	-
20	AHC11906	1	Hydraulic Cylinder	-
20	AHC11946	1	Hydraulic Cylinder Kit	-
21	R326328	16	Washer	-
22	KK16809	2	Plate	-
23	19M9983	2	Screw	M16 X 50
24	19M9854	1	Screw	M12 X 90
25	AKK33358	1	Ladder	-
26	AKK33359	1	Ladder	-
27	KK61896	1	Link	-
