Открытый узел

Hood and Support

Hood and Support

Hood and Support

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

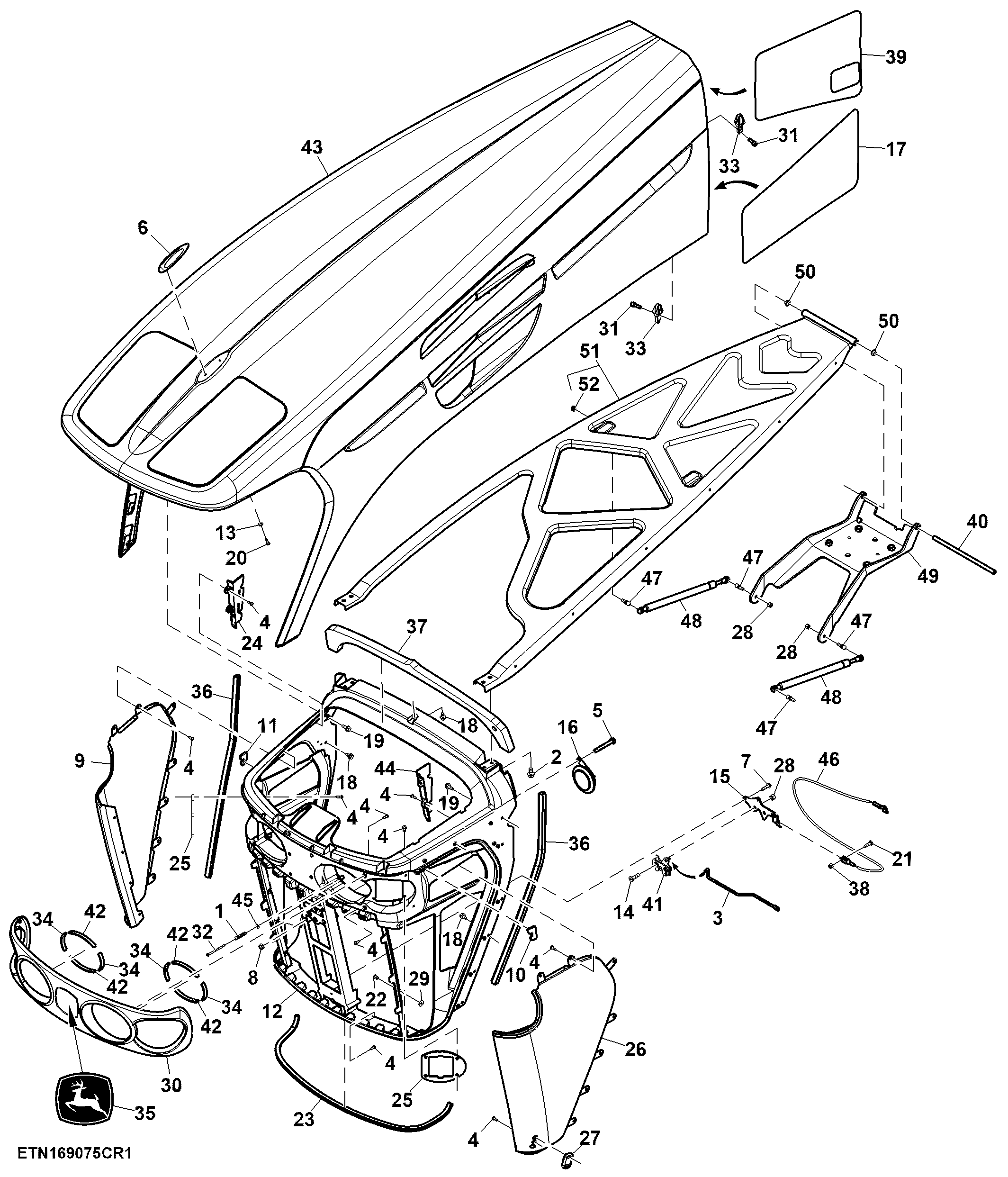

Hood and Support

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R195278	6	Compression Spring	-
2	19M9405	4	Screw	M8 X 16
3	AN304599	1	Rod	-
4	37M7348	51	Screw	-
5	19M7185	1	Cap Screw	M8 X 60
6	R169906	1	Device	-
7	37M7199	3	Screw	-
8	14M7743	1	Nut	M8
9	R181979	1	Grille	RH
10	R209908	1	Seal	-
11	R209907	1	Seal	-
12	RE229168	1	Frame	-
13	24M7087	2	Washer	5.500 X 10 X 1 mm
14	19M9182	2	Screw	M8 X 30
15	R196763	1	Bracket	-
16	AL203265	1	Horn	-
17	R242495	1	Heat Shield	-
18	19M9830	11	Screw	M6 X 12
19	19M9831	2	Screw	M6 X 16
20	37M7340	2	Bolt	-
21	19M7077	1	Cap Screw	M6 X 20
22	16M7101	8	Rivet	5 mm, SUB FOR R54477
23	R237209	1	Isolator	-
24	R192465	1	Bracket	-
25	R207528	2	Seal	-
26	R181980	1	Grille	LH
27	RE209964	1	Cover	-
28	14M7327	4	Lock Nut	M8
29	24M7138	8	Washer	5.300 X 15 X 1 mm
30	R181981	1	Housing	-
31	19M7603	4	Screw	M6 X 20
32	37M7373	6	Screw	-
33	R200828	2	Guide	-
34	R207529	4	Isolator	-
35	JD5861	1	Label	-
36	R237212	2	Isolator	-
37	R231311	1	Seal	-
38	14M7528	1	Lock Nut	M6
39	R256375	1	Heat Shield	-
40	R181974	1	Pin	-
41	RE205602	1	Latch	-
42	R207530	4	Isolator	-
43	RE308452	1	Hood	-
44	R192464	1	Bracket	-
45	M73135	6	Push Nut	-
46	RE219261	1	Cable	-
47	55M7011	4	Ball Stud	-
48	RE573827	2	Gas Operated Cylinder	-
49	RE573803	1	Hinge	-
50	R201080	2	Washer	-
51	RE597542	1	Reinforcement	SUB FOR RE346217
52	14M7233	6	Weld Nut	M8
