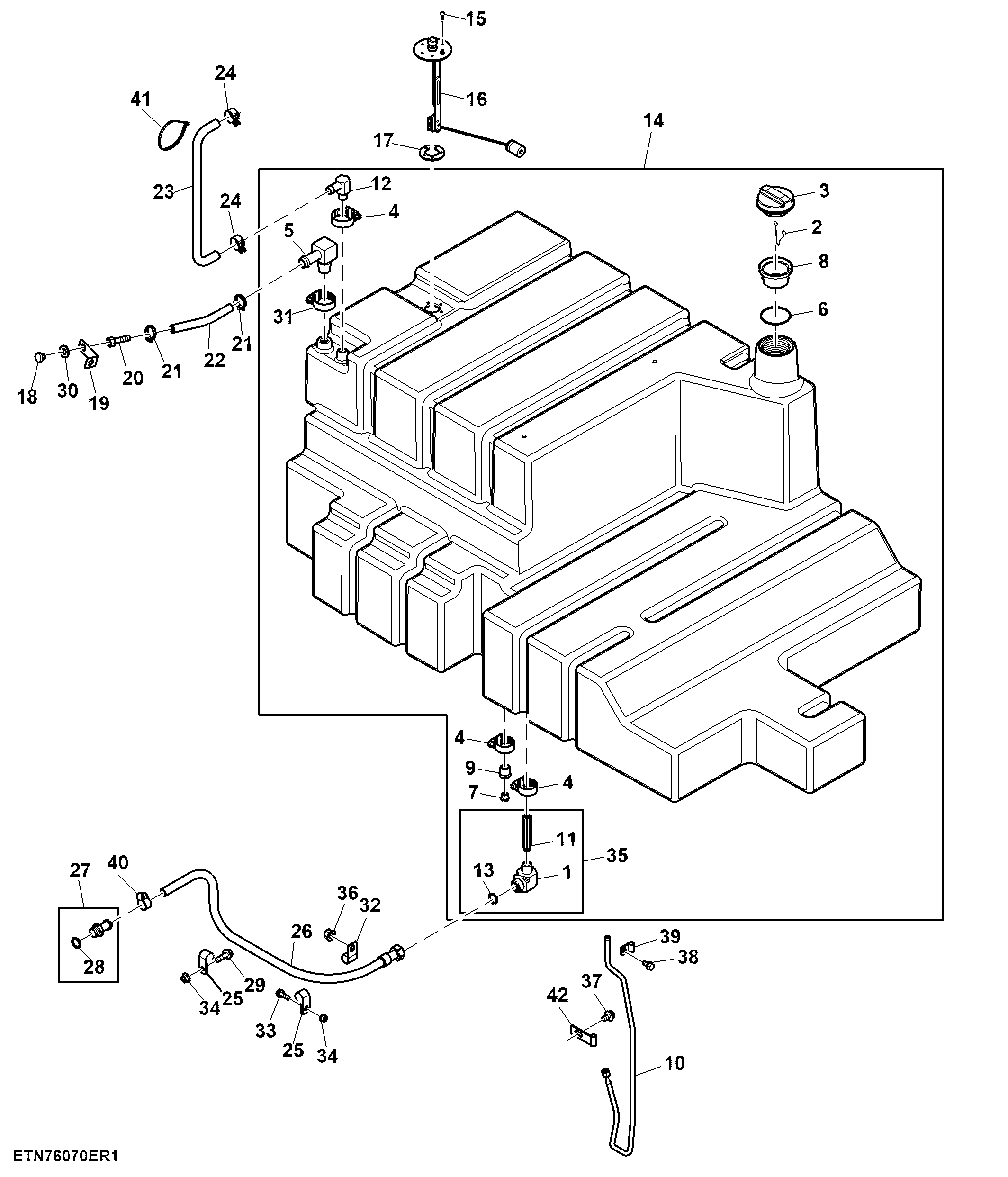

Fuel Tank, Tier 2

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1519	1	Elbow Fitting	-
2	AH159448	1	Link Chain	-
3	AL113086	1	Filler Cap	-
4	AR21837	3	Clamp	-
5	R117310	1	Elbow Fitting	-
6	MN10350	1	Gasket	-
7	L2646N	1	Pipe Plug	-
8	MN10290	1	Adapter Fitting	-
9	N30405	1	Adapter Fitting	-
10	RE226640	1	Fuel Line	-
11	R134770	1	Strainer	Fuel Inlet
12	R199196	1	Elbow Fitting	-
13	T77857	1	O-Ring	-
14	AKK16136	1	Fuel Tank	-
15	19M10321	5	Cap Screw	M5 X 12
16	AN205287	1	Sender	-
17	T211051	1	Gasket	-
18	RE34041	1	Breather	-
19	N305564	1	Angle	-
20	RE47539	1	Check Valve	-
21	R117721	2	Clamp	-
22	-	1	Part 22	Fuel Tank Breather, CTL 940 mm, MF TY24400
23	-	1	Part 23	Fuel Return, CTL 2695 mm, MF TY22553
24	R184863	2	Hose Clamp	-
25	AH78237	9	Clamp	-
26	AN403255	1	Hydraulic Hose	Fuel Supply
27	RE211525	1	Hose Fitting	-
28	51M7040	1	O-Ring	9.300 X 2.200 mm
29	19M9839	1	Screw	M8 X 35
30	24M7242	1	Washer	21.400 X 42 X 5 mm
31	AR21839	1	Clamp	-
32	T28949	1	Clamp	-
33	19M9837	3	Screw	M8 X 25
34	14M7649	4	Flange Nut	M8
35	AN304150	1	Fuel Filter	Strainer Assembly
36	14M7724	1	Lock Nut	M12
37	19M10223	1	Screw	M10 X 16
38	19M9405	1	Screw	M8 X 16
39	AH76882	1	Clip	-
40	AN205158	1	Hose Clamp	-
41	H77698	1	Tie Band	-
42	R132927	1	Clamp	-
