Открытый узел

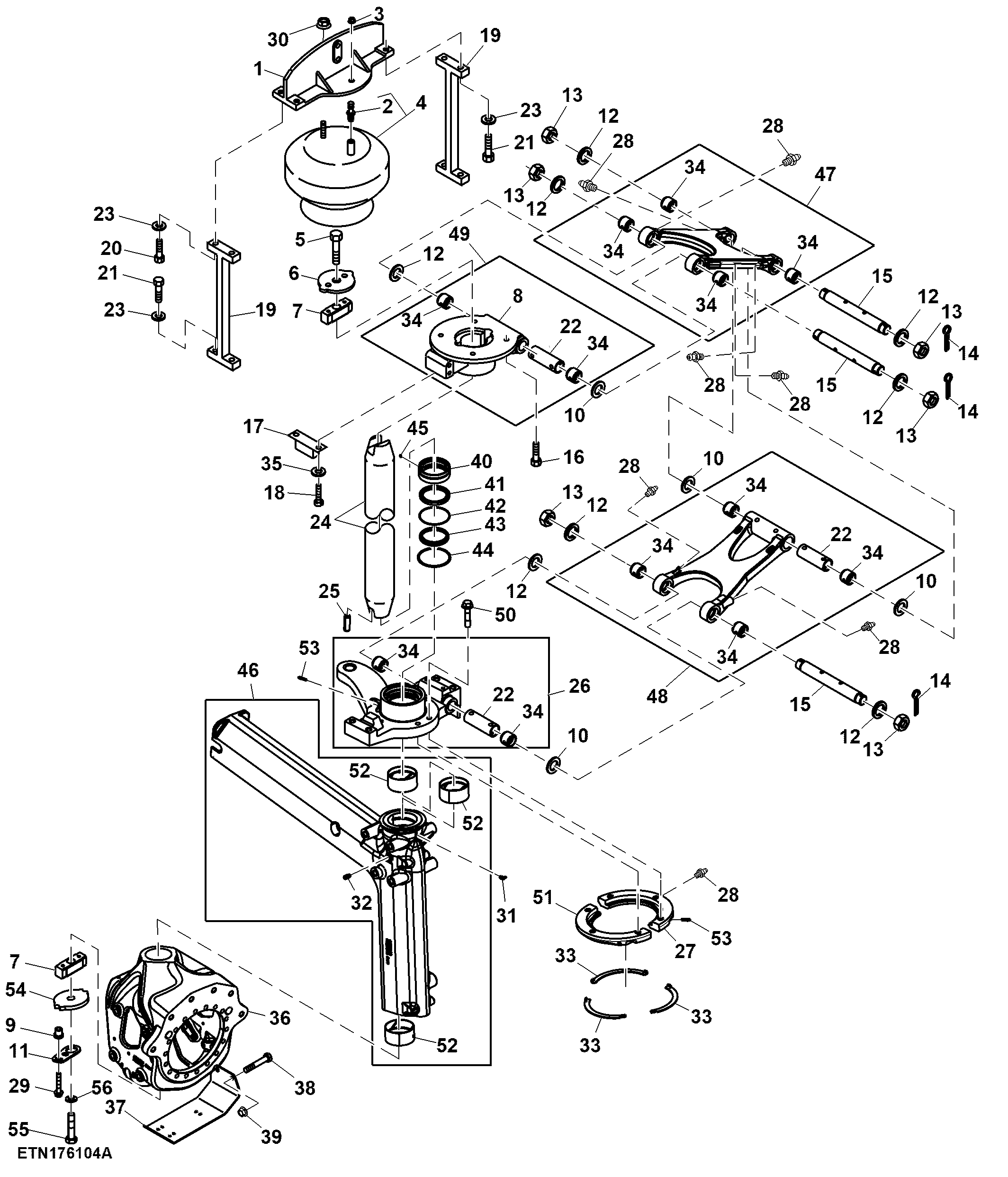

Front Suspension, LH Illustrated

Front Suspension, LH Illustrated

Front Suspension, LH Illustrated

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Front Suspension, LH Illustrated

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N204123	2	Bracket	-
2	AN202547	1	Valve	-
3	14M7724	2	Lock Nut	M12
4	AN205362	2	Absorber	-
5	19M9374	2	Cap Screw	M24 X 90
6	N400967	2	Spring Washer	-
7	N409310	2	Key	-
8	N400972	2	Steering Arm	-
9	KK27725	2	Bushing	-
10	N209346	12	Shim	-
11	N403833	1	Plate	-
12	24H1980	12	Washer	1-9/64" X 1-3/4" X 0.134"
13	N404685	12	Nut	M24
14	11H222	12	Cotter Pin	3/16" X 2"
15	N302245	6	Rod	-
16	19M9347	8	Screw	M12 X 30
17	AN202546	4	Bumper	-
18	19M9830	8	Screw	M6 X 12
19	N204088	4	Arm	-
20	19M10027	4	Cap Screw	M16 X 60
21	19M10110	12	Cap Screw	M16 X 55
22	N302269	6	Bushing	-
23	24M7521	16	Washer	17 X 30 X 3 mm
24	KK39827	2	Spindle	-
25	44M7128	2	Dowel Pin	-
26	AN207690	1	Steering Arm	LH
26	AN207688	1	Steering Arm	RH
27	N317053	2	Retainer	-
28	JD7844	16	Lubrication Fitting	-
29	19M9846	2	Screw	M10 X 40
30	14M7652	2	Flange Nut	M20
31	ET17123	2	Lubrication Fitting	90% X 19.100 mm en_USLONG (0.752" en_USLONG)
32	JD5801	2	Pressure Relief Fitting	-
33	N204094	6	Thrust Washer	-
34	N302247	24	Bushing	-
35	24M7463	8	Washer	6.400 X 18 X 1.600 mm
36	KK39825	2	Bracket	-
37	N311447	2	Shield	-
38	19M10374	4	Cap Screw	M10 X 60
39	14M7648	4	Flange Nut	M10
40	N205639	2	Retainer	-
41	N205629	4	Seal	-
42	N205682	2	O-Ring	-
43	N205628	4	Seal	-
44	N205638	2	Wear Ring	-
45	N206080	2	Dowel Pin	-
46	AKK24113	2	Axle Knee	-
47	AN207684	2	Link	Upper
48	AN207685	2	Link	Lower
49	AN400528	2	Steering Arm	-
50	19M10370	12	Screw	M12 X 55
51	N317051	2	Retainer	-
52	N205630	6	Bushing	-
53	JD7813	4	Lubrication Fitting	-
54	KK40009	2	Spring Washer	-
55	19M10438	2	Cap Screw	M24 X 100
56	24M7559	2	Washer	25 X 44 X 4 mm
