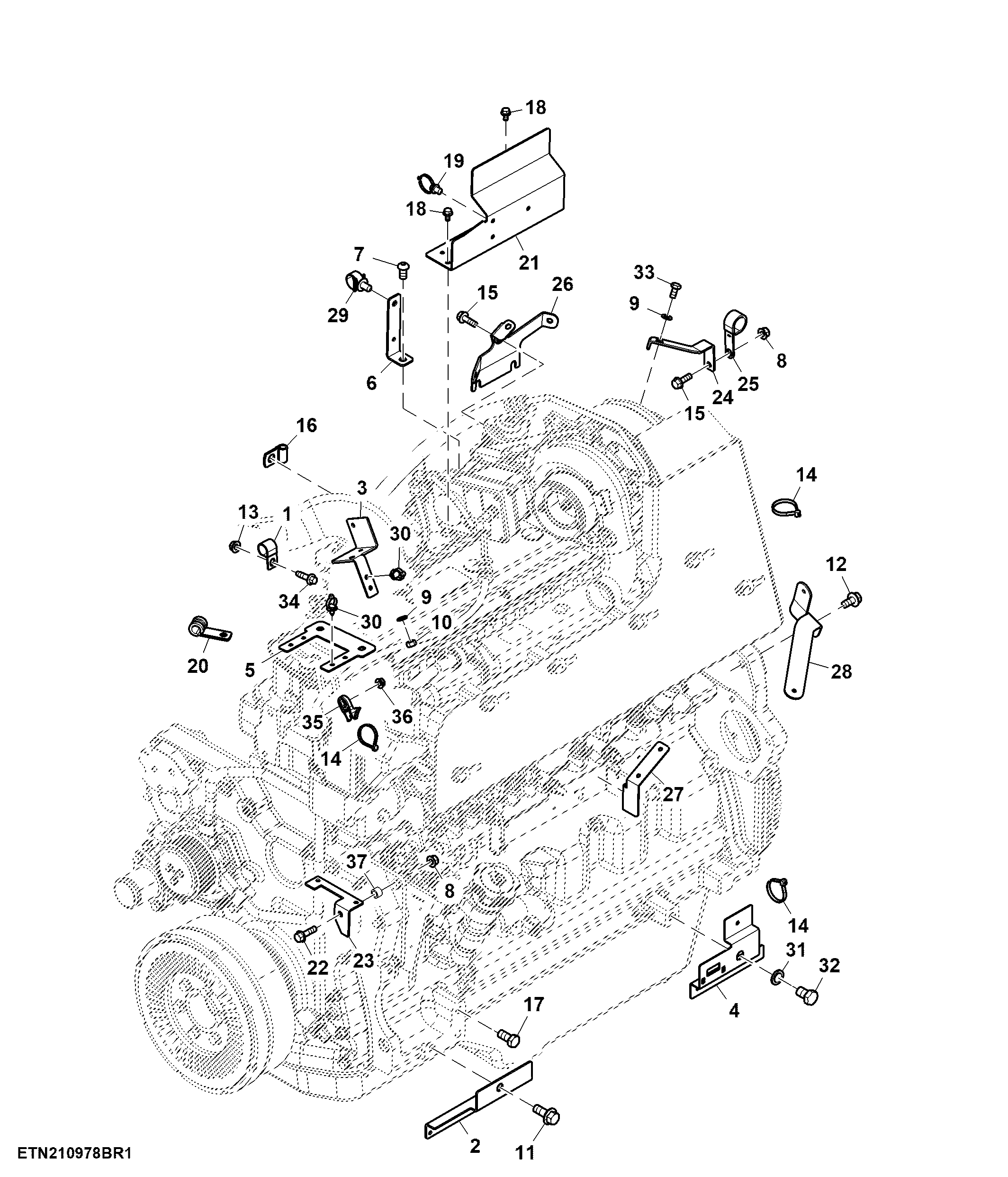

Engine Wiring Harness Mountings, Tier 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N191985	1	Clip	-
2	N310977	1	Bracket	-
3	KK55795	1	Bracket	-
4	N311747	1	Bracket	-
5	KK55796	1	Bracket	-
6	N312851	1	Angle	-
7	21M7585	1	Screw	M10 X 20
8	14M7722	2	Lock Nut	M8
9	24M7522	2	Washer	8.400 X 16 X 1.600 mm
10	14M7743	1	Nut	M8
11	19M9347	1	Screw	M12 X 30
12	19M9844	1	Screw	M10 X 20
13	14M7649	1	Flange Nut	M8
14	H77698	9	Tie Band	-
15	19M9837	2	Screw	M8 X 25
16	H75541	1	Clamp	-
17	19M9826	1	Cap Screw	M12 X 25
18	19M9830	2	Screw	M6 X 12
19	T209627	2	Clamp	-
20	R343208	1	Clamp	-
21	KK58873	1	Bracket	-
22	19M9839	1	Screw	M8 X 35
23	KK32490	1	Bracket	-
24	KK34700	1	Bracket	-
25	57M12147	1	Clamp	-
26	AKK22296	1	Bracket	-
27	KK37523	1	Bracket	-
28	KK37524	1	Angle	-
29	57M10630	1	Clip Kit	-
30	RE258807	4	Tie Band	-
31	24M7620	1	Washer	16 X 24 X 3 mm
32	19M10318	1	Cap Screw	M14 X 20
33	19M10325	1	Cap Screw	M8 X 16
34	37M7452	1	Screw	M8 X 30
35	H224072	1	Clamp	-
36	14M7298	1	Flange Nut	M8
37	N305446	1	Spacer	-

Engine Wiring Harness Mountings, Tier 3
