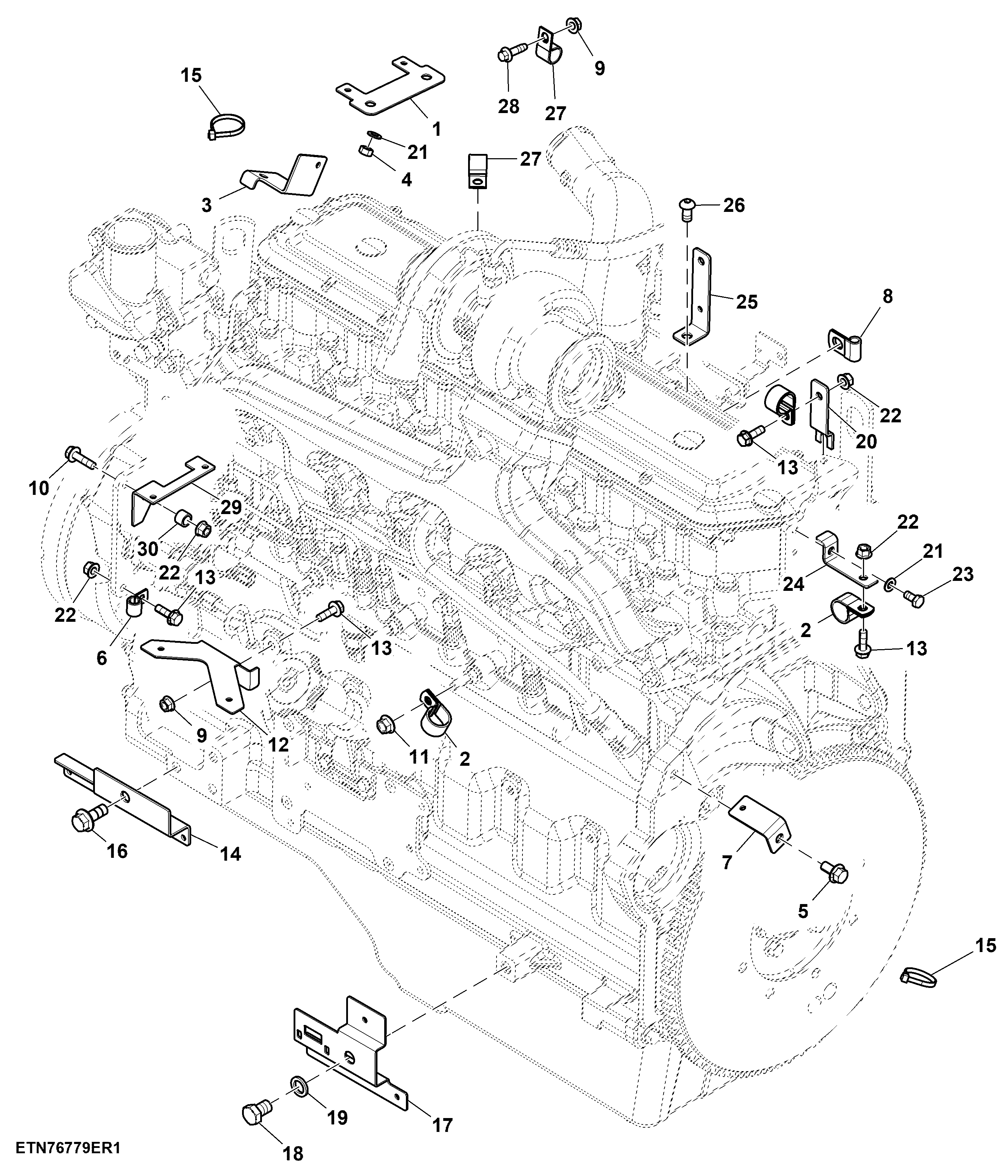

Engine Wiring Harness Mountings, Tier 2

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N311748	1	Bracket	-
2	T27550	3	Clip	-
3	N311123	1	Bracket	-
4	14M7743	1	Nut	M8
5	19M9844	1	Screw	M10 X 20
6	AH80916	1	Clip	-
7	N310615	1	Angle	-
8	AH76883	1	Clip	-
9	14M7649	2	Flange Nut	M8
10	19M9839	1	Screw	M8 X 35
11	14M7648	1	Flange Nut	M10
12	N312846	1	Bracket	-
13	19M9837	4	Screw	M8 X 25
14	N310977	1	Bracket	-
15	H77698	5	Tie Band	-
16	19M9347	1	Screw	M12 X 30
17	N311747	1	Bracket	-
18	19M10318	1	Cap Screw	M14 X 20
19	24M7620	1	Washer	16 X 24 X 3 mm
20	N312030	1	Bracket	-
21	24M7522	2	Washer	8.400 X 16 X 1.600 mm
22	14M7722	4	Lock Nut	M8
23	19M10325	1	Cap Screw	M8 X 16
24	N310847	1	Bracket	-
25	N312851	1	Angle	-
26	21M7585	1	Screw	M10 X 20
27	N191985	2	Clip	-
28	37M7452	1	Screw	M8 X 30
29	KK32490	1	Bracket	-
30	N305446	1	Spacer	11.049 X 15.875 X 10.744 mm (0.435" X 5/8" X 0.423")

Engine Wiring Harness Mountings, Tier 2
