Открытый узел

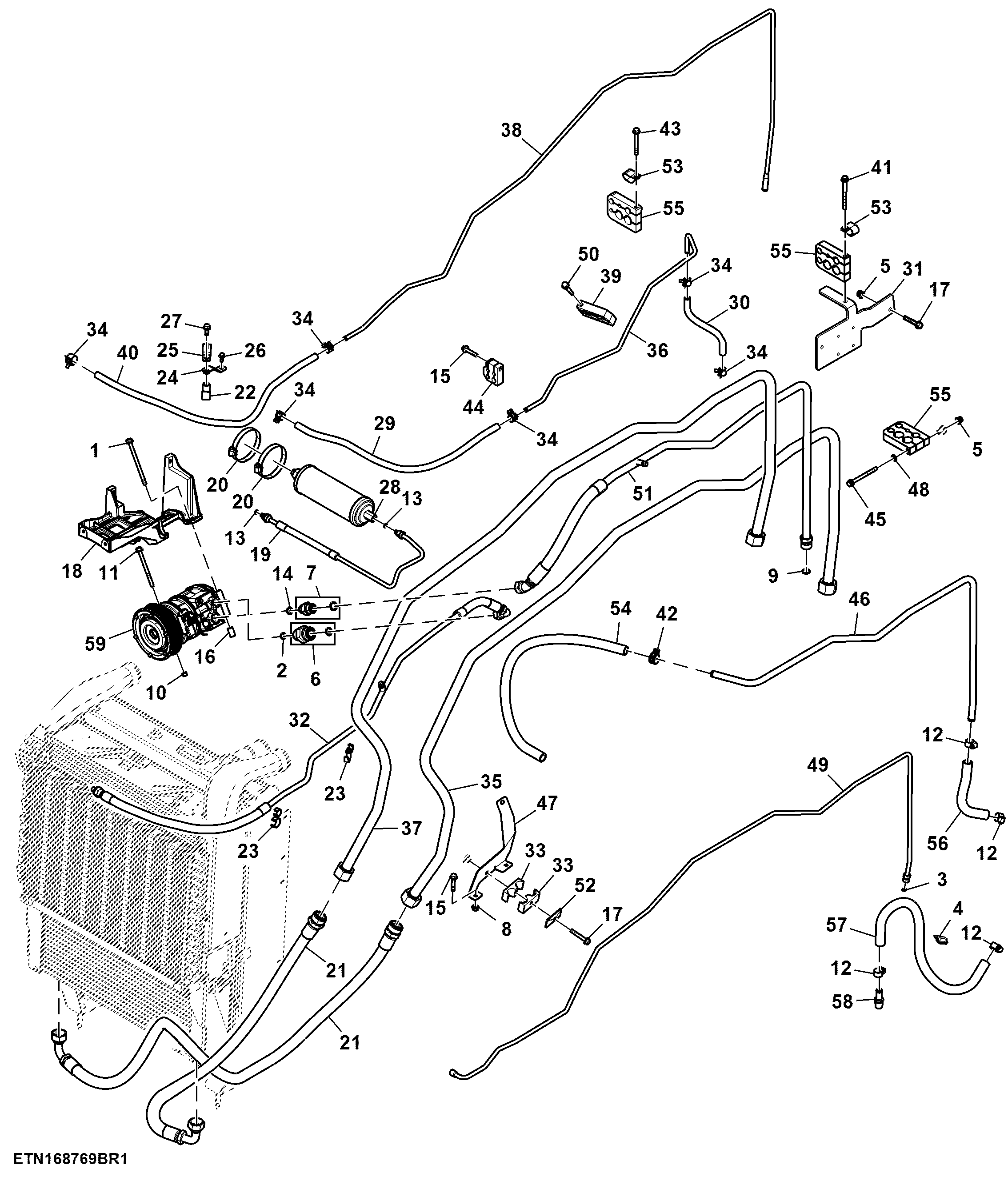

Compressor, Refrigerant and Heater Lines ( - 210165)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10262	1	Screw	M8 X 120
2	R33259	1	O-Ring	-
3	R10093	1	O-Ring	-
4	RE258807	1	Tie Band	-
5	14M7591	3	Lock Nut	M8
6	RE227256	1	Adapter Fitting	-
7	RE227257	1	Adapter Fitting	-
8	14M7649	2	Flange Nut	M8
9	T143169	1	O-Ring	-
10	34M7189	4	Spring Pin	11 X 8 mm
11	19M10222	3	Screw	M8 X 100
12	AN205158	4	Hose Clamp	-
13	R183409	2	O-Ring	-
14	R113050	2	O-Ring	-
15	19M9840	3	Screw	M8 X 40
16	28H3423	1	Bushing	0.364" X 0.540" X 7/8"
17	19M9841	3	Screw	M8 X 50
18	R226346	1	Bracket	-
19	RE583280	1	Hose	AC Receiver Dryer to Condensor
20	AL112932	2	Clamp	-
21	RE582357	2	Hydraulic Hose	-
22	R213627	1	Hose Clamp	-
23	AL159725	4	Clamp	-
24	RE584435	1	Bracket	-
25	R114103	1	Clamp	-
26	19M9831	1	Screw	M6 X 16
27	19M9836	1	Screw	M8 X 20
28	RE576835	1	Receiver-Dryer	-
29	R560387	1	Hose	Fuel Cooler Inlet
30	R230610	1	Hose	Fuel Leak Off Line
31	AN207691	1	Bracket	-
32	RE584451	1	Hose	AC Compressor to Condensor
33	H115379	2	Clamp	-
34	R202160	6	Clamp	-
35	AKK38673	1	Oil Line	Cooler Outlet
36	R248709	1	Fuel Line	Cooler Supply
37	AN303205	1	Oil Line	Cooler Inlet
38	N313208	1	Fuel Line	Cooler Return
39	R239377	2	Block Clamp	-
40	R560386	1	Hose	Fuel Cooler Outlet
41	19M9843	1	Screw	M8 X 90
42	R117721	2	Clamp	-
43	19M10057	2	Screw	M8 X 70
44	R248714	1	Block Clamp	-
45	19M10400	1	Cap Screw	M8 X 90
46	R239344	1	Line	Heater Return
47	R250764	1	Bracket	-
48	24M7616	1	Washer	9 X 16 X 1.600 mm
49	AKK24485	1	Tube	-
50	19M9842	2	Screw	M8 X 60
51	AN303206	1	Tube	-
52	H112567	1	Plate	-
53	R72853	3	Clamp	-
54	R239345	1	Hose	Heater Return to Deaeration
55	R239378	4	Block Clamp	-
56	-	1	Part 56	Heater Return, CTL 191 mm, MF TY22328
57	-	1	Part 57	Coolant Return, CTL 560 mm, MF TY22328
58	R41985	1	Fitting	-
59	RE46609	1	Compressor	-

Compressor, Refrigerant and Heater Lines ( - 210165)
