Открытый узел

Auto Air Spring Leveling System

Auto Air Spring Leveling System

Auto Air Spring Leveling System

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

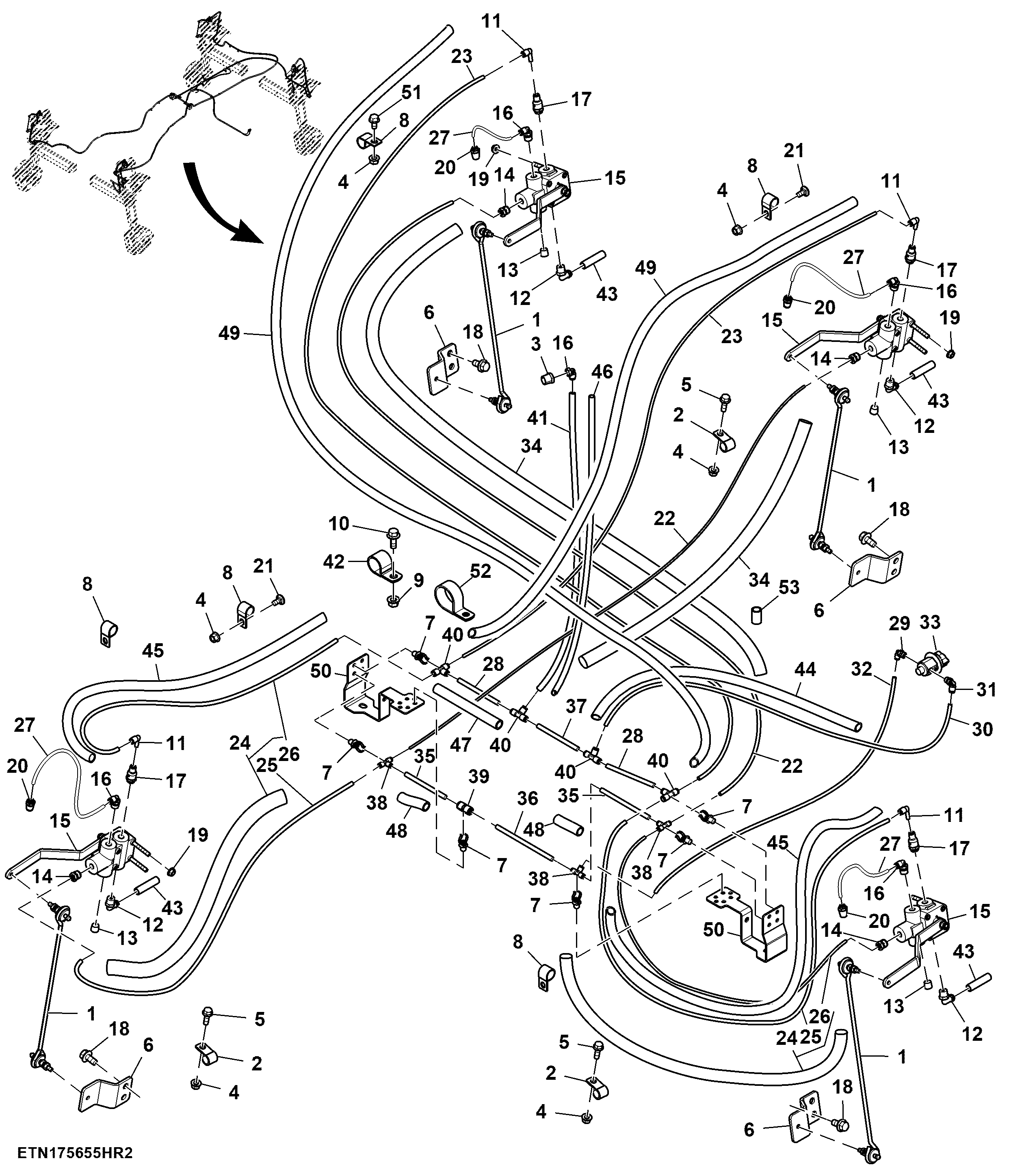

Auto Air Spring Leveling System

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN303278	4	Link	-
2	R46414	4	Clamp	-
3	15H642	1	Pipe Bushing	1/4"
4	14M7722	8	Lock Nut	M8
5	19M9837	2	Screw	M8 X 25
6	N302138	4	Plate	-
7	T209627	14	Clamp	-
8	N191985	12	Clip	-
9	14M7723	2	Lock Nut	M10
10	19M7785	2	Screw	M10 X 25
11	AN306204	4	Elbow Fitting	-
12	N317880	4	Elbow Fitting	-
13	15H696	4	Pipe Plug	1/4"
14	AKK23765	4	Hose Fitting	-
15	AKK23585	4	Control Valve	-
16	AN303013	5	Hose Fitting	-
17	AKK36970	4	Check Valve	-
18	19M9844	8	Screw	M10 X 20
19	R40694	8	Flange Nut	-
20	AKK12494	4	Hose Fitting	-
21	03M7474	4	Bolt	M8 X 16
22	-	2	Part 22	CTL 5215 mm, MF TY27709
23	-	2	Part 23	CTL 5165 mm, MF TY27710
24	AKK31830	2	Air Flow Tube	-
25	-	2	Part 25	CTL 4380 mm, MF TY27709
26	-	2	Part 26	CTL 4390 mm, MF TY27710
27	-	4	Part 27	CTL 335 mm, MF TY27710
28	-	2	Part 28	CTL 100 mm, MF TY27710 (B)
29	AN303329	1	Hose Fitting	(A)
30	-	1	Part 30	CTL 2115 mm, MF TY27710 (A)
31	AN303012	1	Hose Fitting	(A)
32	-	1	Part 32	CTL 2050 mm, MF TY27709 (A)
33	AN207478	1	Valve	(A)
34	AKK31831	2	Air Flow Tube	-
35	-	2	Part 35	CTL 100 mm, MF TY27709 (B)
36	-	1	Part 36	CTL 235 mm, MF TY27709 (B)
37	-	1	Part 37	CTL 230 mm, MF TY27710 (B)
38	AN303330	3	Hose Fitting	(B)
39	AN303468	1	Hose Fitting	(B)
40	AN404003	4	Tee Fitting	(B)
41	-	1	Part 41	CTL 2275 mm, MF TY27710 (B)
42	R46667	2	Clamp	-
43	-	4	Part 43	CTL 51 mm, MF TY25743
44	-	1	Part 44	CTL 1730 mm, MF TY26188
45	-	2	Part 45	CTL 4265 mm, MF TY26188
46	-	1	Part 46	CTL 2180 mm, MF PM14CNBS-250
47	-	1	Part 47	CTL 160 mm, MF TY26188
48	-	2	Part 48	CTL 90 mm, MF TY26188
49	-	2	Part 49	CTL 5000 mm, MF TY26188
50	KK78236	2	Bracket	-
51	19M7865	2	Screw	M8 X 16
52	N205415	1	Clamp	-
53	28H3495	1	Spacer	0.493" X 0.675" X 1"
..	AKK31832	1	Air Flow Tube	Includes Parts Marked by (B)
..	AKK31833	1	Air Flow Tube	Includes Parts Marked by (A)
