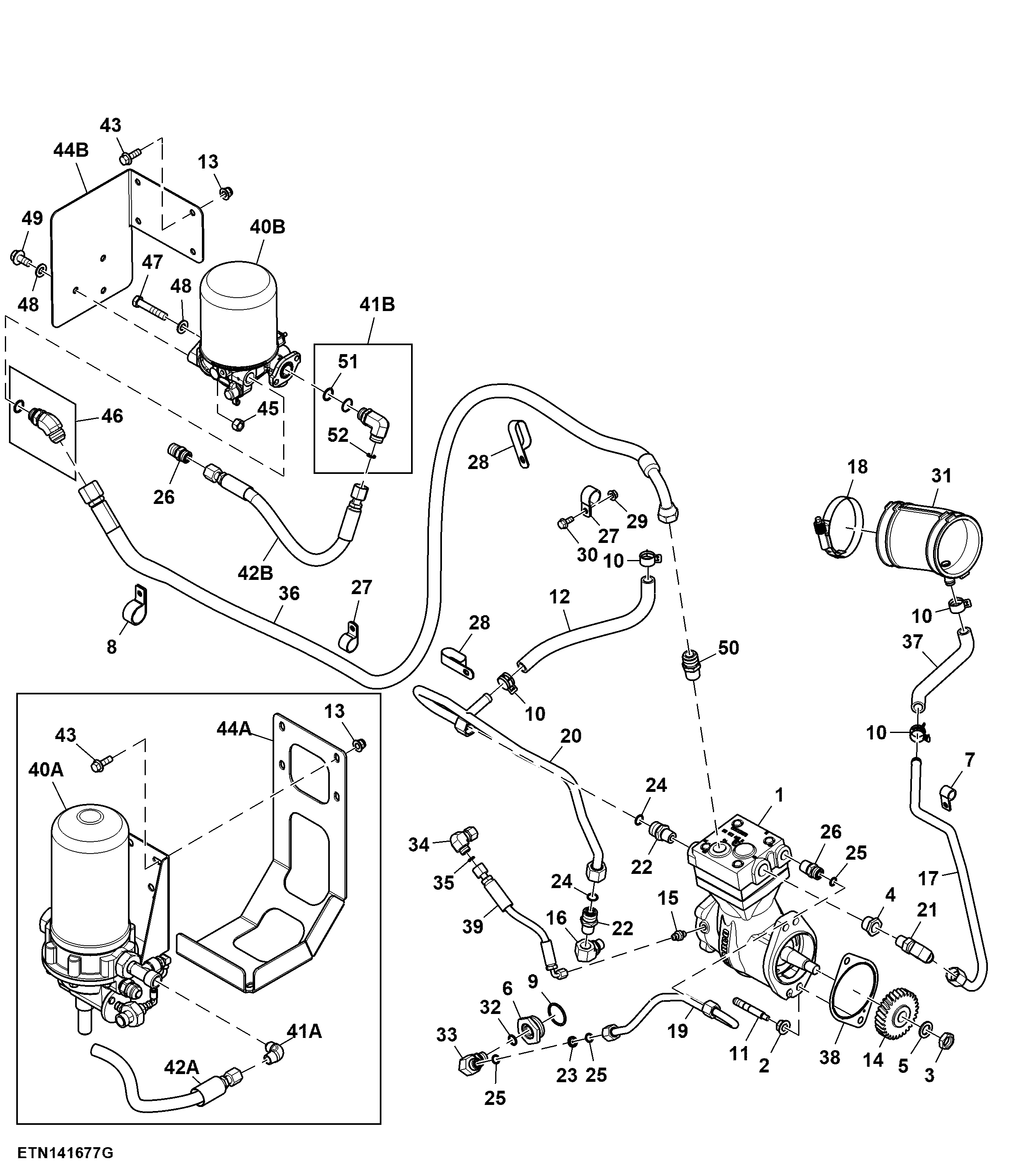

Air Compressor, Tier 3

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE253788	1	Seal Kit	-
1	RE250671	1	Compressor	-
2	14M7688	2	Flange Nut	M12
3	14M7728	1	Nut	M18
4	15H589	1	Pipe Bushing	1/2"
5	24M7607	1	Washer	19 X 30 X 3 mm
6	R135334	1	Adapter Fitting	-
7	R46414	1	Clamp	-
8	T26955	2	Clamp	-
9	U13639	1	O-Ring	-
10	R117721	4	Clamp	-
11	R134228	2	Stud	-
12	R257569	1	Hose	LGTH = 334 mm, Coolant Return
13	14M7593	4	Lock Nut	M10
14	R518726	1	Gear	Z = 30
15	RE201703	1	Fitting	-
16	RE202113	1	Fitting	-
17	RE246905	1	Line	Air Compressor to Air Intake Hose
18	RE52703	1	Hose Clamp	-
19	RE326589	1	Line	Air Compressor Coolant Intake
20	RE251250	1	Line	Air Compressor Coolant Return
21	RE247525	1	Elbow Fitting	-
22	T80906	2	Adapter Fitting	-
23	N199733	1	Orifice	-
24	T77932	2	O-Ring	-
25	T77857	3	O-Ring	-
26	M87683	2	Adapter Fitting	-
27	T27550	2	Clip	-
28	R50454	2	Clamp	-
29	14M7649	1	Flange Nut	M8
30	19M10365	1	Screw	M8 X 20
31	RE587557	1	Hose	Intake
32	51M7043	1	O-Ring	15.300 X 2.200 mm
33	38H5017	1	Elbow Fitting	-
34	38H1094	1	Elbow Fitting	-
35	T77613	1	O-Ring	-
36	AN306038	1	Compressed Air Hose	Compressor Discharge
36	AKK41010	1	Hose	Compressor Discharge
37	T103707	1	Hose	-
38	R522690	1	Gasket	-
39	AN403284	1	Hydraulic Hose	Air Compressor Lube
43	19M9370	4	Screw	M10 X 30
45	14M7646	1	Nut	M12
46	RE213165	1	Elbow Fitting	-
47	19M8348	1	Cap Screw	M12 X 65
48	24M7047	3	Washer	13 X 24 X 2.500 mm
49	KK67886	2	Screw	-
50	R30935	1	Adapter Fitting	-
51	51M7045	1	O-Ring	19.300 X 2.200 mm
52	R26448	1	O-Ring	-
40A	AN207307	1	Air Dryer	-
40B	AKK34677	1	Air Dryer	-
41A	H33925	1	Elbow Fitting	-
41B	AKK43891	1	Elbow Fitting	-
41B	38H5027	1	Elbow Fitting	ORDER AKK43891
42A	AN209227	1	Hose	Dry compressed Air
42B	AKK37859	1	Hose	Dry compressed Air
44A	KK29038	1	Guard	-
44B	KK65714	1	Guard	-
