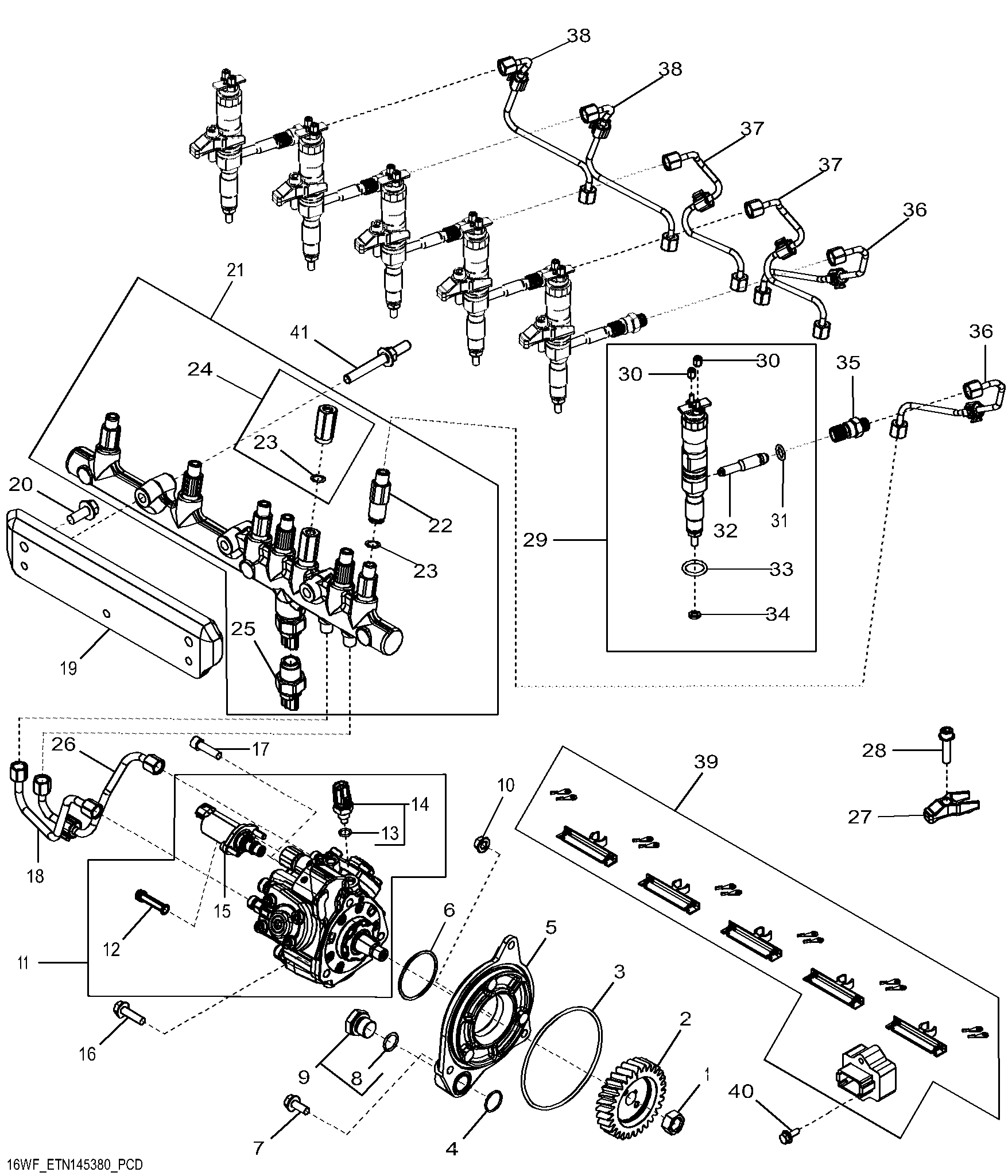

16WF Fuel Injection System ( - 737335)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R91360	1	Nut	-
2	R526013	1	Helical Gear	Z = 30, Fuel Injection Pump
3	R55453	1	O-Ring	-
4	R116031	1	O-Ring	-
5	R525970	1	Adapter	-
6	R516125	1	O-Ring	-
7	RE67238	1	Screw	-
8	51M7044	1	O-Ring	17.300 X 2.200 mm
9	RE517370	1	Fitting	-
10	14M7298	2	Flange Nut	M8
11	RE572040	1	Fuel Injection Pump	Supply
12	RE524528	1	Filter Kit	Inlet
13	R524234	1	O-Ring	Fuel Temperature Sensor
14	RE516336	1	Fuel Temperature Sensor	Fuel Temperature
15	DZ111138	1	Control Valve	SUB FOR RE572088
16	19M7868	2	Screw	M8 X 30
17	19M8024	1	Screw	M8 X 30
18	DZ104941	1	Fuel Line	Pump to Rail, SUB FOR RE534189
19	R525997	1	Bracket	Fuel Rail
20	19M7785	2	Screw	M10 X 25
21	RE522596	1	Rail	Common Rail
22	RE515636	6	Restrictor	Flow Limiter
23	R515454	7	Shim	Pressure Limiter
24	RE516335	1	Pressure Relief Valve	Rail Pressure Relief
25	RE520930	1	Sensor	Fuel Rail Pressure
26	DZ113898	1	Fuel Line	Pump to Rail
27	R522417	6	Clamp	Fuel Injector, SUB FOR R518345
28	RE528096	6	Screw With Washer	SUB FOR APPL R504781
29	DZ104698	6	Nozzle Kit	-
30	R134920	12	Nut	-
31	R65397	6	O-Ring	-
32	RE522594	6	Tube	-
33	R505452	6	O-Ring	-
34	R131051	6	Washer	SUB FOR APPL R515535
35	R515044	6	Fitting	-
36	DZ113894	2	Fuel Line	Cylinder 1 and 2
37	DZ113896	2	Fuel Line	Cylinder 3 and 4
38	DZ113897	2	Fuel Line	Cylinder 5 and 6
39	RE509093	1	Wiring Harness	Fuel Injector
40	19M7775	2	Screw	M6 X 16
41	R529168	3	Stud	-
42	DZ105731	1	Fuel Line	Not Illustrated, ORDER DZ113894; SUB FOR RE534166
43	DZ105732	1	Fuel Line	Not Illustrated, ORDER DZ113896; SUB FOR RE534167
44	DZ105733	1	Fuel Line	Not Illustrated, ORDER DZ113897; SUB FOR RE534168
45	DZ104942	1	Fuel Line	Not Illustrated, ORDER DZ113898; SUB FOR RE534188
