Открытый узел

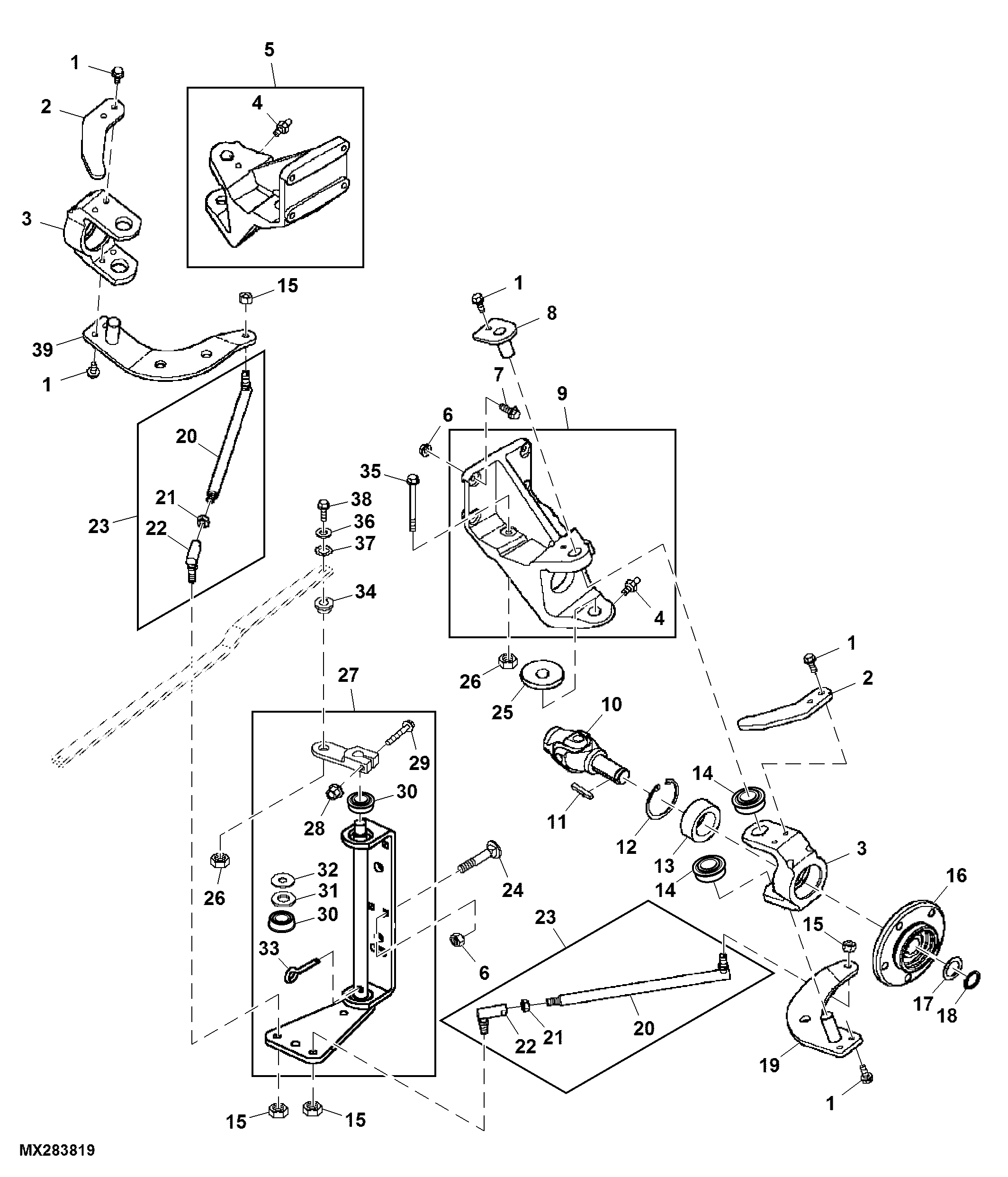

REAR AXLE AND TIE ROD (AWS)

REAR AXLE AND TIE ROD (AWS)

REAR AXLE AND TIE ROD (AWS)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REAR AXLE AND TIE ROD (AWS)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	10	Screw	M8 X 20
2	M133696	2	Plate	STEERING STOP
3	M146698	2	Pivot	-
4	JD7844	2	Lubrication Fitting	-
5	AM120474	1	Rear Axle Support	RH
6	14M7298	12	Flange Nut	M8
7	19M7867	8	Screw	M8 X 25
8	AM122531	2	Pin Fastener	NLA
9	AM120475	1	Rear Axle Support	LH
10	AM122343	2	Universal Joint	-
11	-	2	Part 11	(MAKE FROM H64374)
12	40M7043	2	Snap Ring	-
13	AM123533	2	Bearing	-
14	AM127304	4	Ball Bearing	-
15	14M7455	4	Lock Nut	M10
16	M124726	2	Hub	-
17	24H1441	2	Washer	1-1/64" X 1-1/2" X 0.048"
18	W23122	2	Snap Ring	-
19	AM120319	1	Spindle	LH
20	-	1	Part 20	-
21	14M7444	1	Nut	M10
22	-	1	Part 22	-
23	AM132166	2	Tie Rod Assembly	-
24	03M7185	4	Bolt	M8 X 25
25	M141544	2	Label	AWS COVER
26	14M7396	5	Lock Nut	M8
27	AM131676	1	Pivot	NLA; Rear
28	14M7397	1	Lock Nut	M6
29	19M8321	1	Screw	M6 X 45
30	AM127304	2	Ball Bearing	-
31	M147519	1	Washer	NLA; Rubber
32	24H1397	1	Washer	25/32" X 1-5/8" X 0.036", NLA
33	11M7023	1	Cotter Pin	4 X 32 mm
34	M146404	1	Bushing	-
35	19M7913	4	Screw	M8 X 90
36	24M7298	1	Washer	8.400 X 25 X 2 mm
37	12H334	1	Lock Washer	5/16"
38	19M7868	1	Screw	M8 X 30
39	AM120318	1	Spindle	RH
