Открытый узел

Material Collection System, 2-Bag, 7-bushel, AWS, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BM20455	1	Material Collection System	-
2	M121529	2	Pin Fastener	-
3	21M7292	2	Screw	M6 X 16
4	M142410	1	Latch	-
5	14M7397	9	Lock Nut	M6
6	M120609	1	Grille	-
7	M111717	3	Nut	-
8	UC12571	2	Seal	SUB FOR M151209 OR M138180 OR M141910
9	M141911	1	Isolator	-
10	M141513	1	Cable	-
11	M112711	4	Pin	-
12	M142321	1	Housing	Hopper
13	24H1287	1	Washer	9/32" X 5/8" X 0.065"
14	21M7405	1	Screw	M6 X 40
15	M93527	2	Pin Fastener	-
16	M151187	1	Label	Warning Thrown Object
17	24H1283	3	Washer	7/32" X 1/2" X 0.049", SUB FOR 24H1722
18	M142497	2	Clip	-
19	21M7248	2	Screw	M6 X 30
20	M131405	2	Bag	ORDER AM135485
20	AM135485	2	Bag	-
21	M123412	1	Hose	-
22	19M7077	3	Cap Screw	M6 X 20
23	M155809	1	Chute	SUB FOR M121134
24	M68628	3	Rivet	-
25	19M7320	1	Cap Screw	M6 X 40
26	M142970	1	Bolt	-
27	19M7799	2	Screw	M8 X 45
28	M139714	3	Rivet	-
29	14M7396	3	Lock Nut	M8
30	M142350	1	Rod	-
31	19M7162	2	Cap Screw	M8 X 16
32	12H303	2	Lock Washer	5/16"
33	M143104	1	Pin	-
34	14M7298	2	Flange Nut	M8
35	M40461	3	Pin	-
36	24M7047	2	Washer	13 X 24 X 2.500 mm
37	M142407	1	Bracket	-
38	M111121	2	Pin	-
39	24M7178	2	Washer	10.500 X 30 X 2.500 mm
40	AM130100	1	Frame	-
41	14M7465	1	Lock Nut	M10
42	M129038	1	Label	Warning / Caution French Canadian
43	AM129832	1	Frame	-

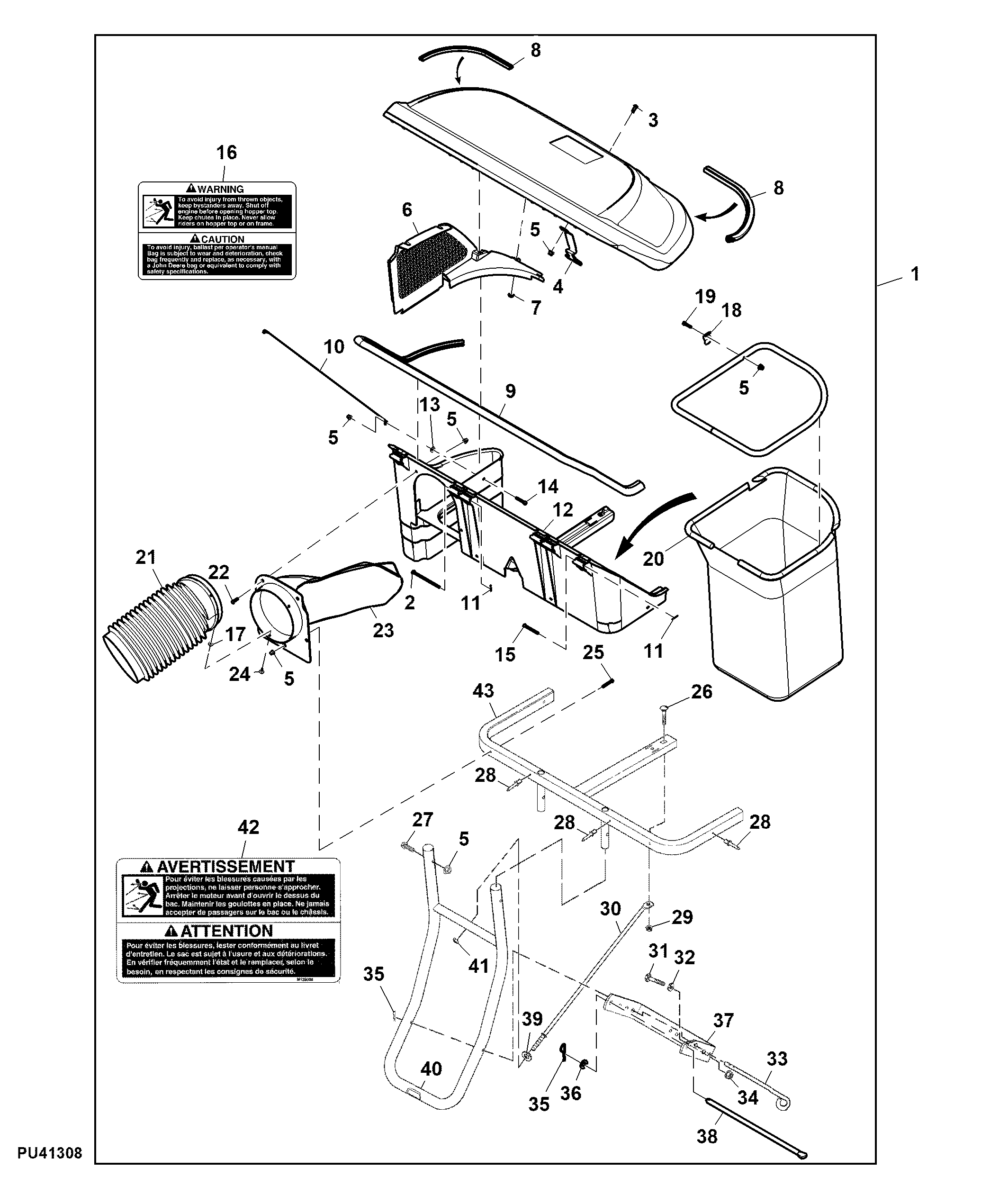

Material Collection System, 2-Bag, 7-bushel, AWS, Attachment

Нет текстового описания
