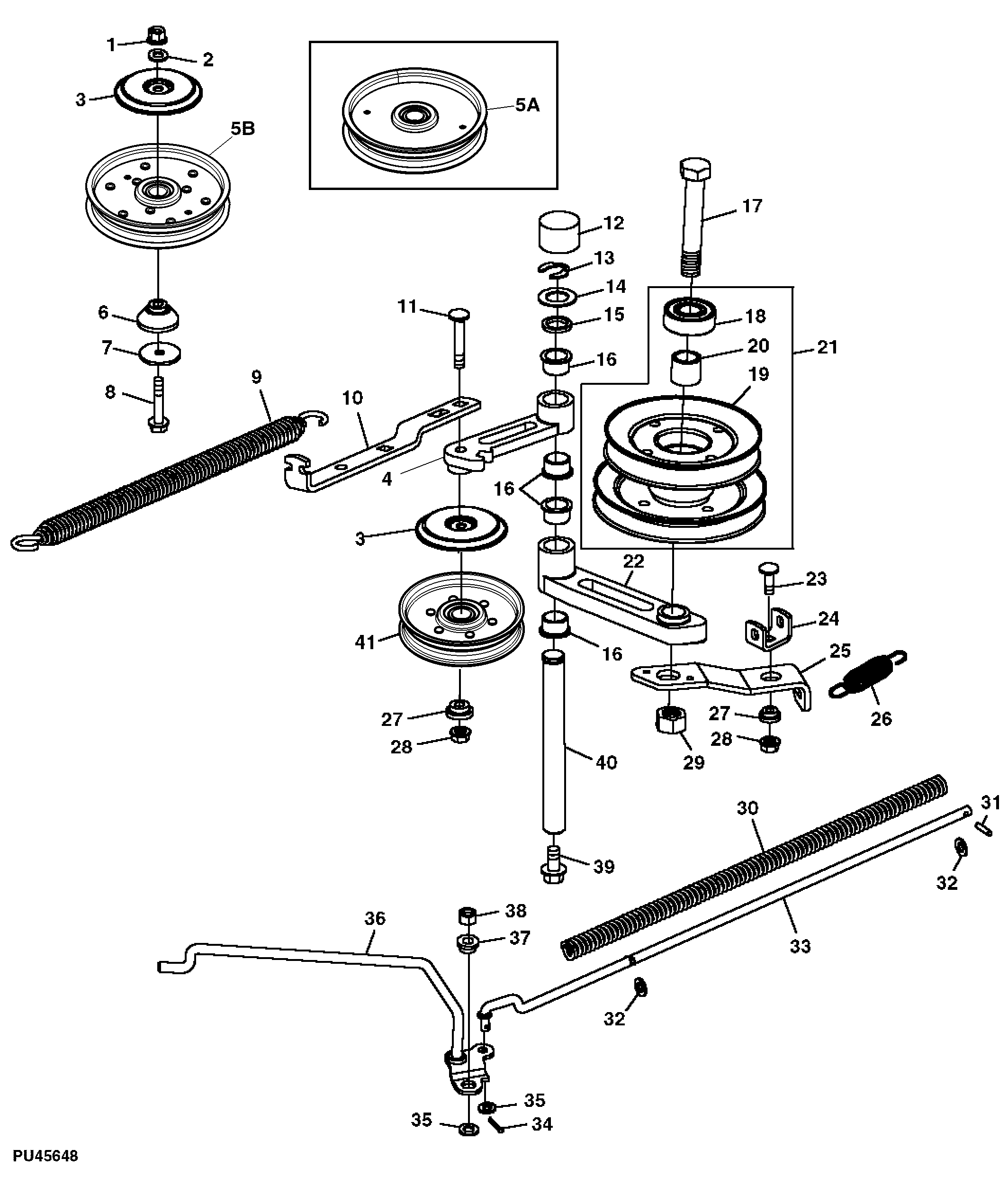

Idlers, Idler Arm and Pulley

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7396	1	Lock Nut	M8
2	M146490	1	Washer	-
3	M110815	2	Shield	NLA; ORDER M165520; Idler
3	M165520	2	Shield	Idler
4	M143350	1	Arm	IDLER
6	M78658	1	Spacer	-
7	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
8	19M8319	1	Screw	M8 X 50
9	M141974	1	Spring	-
10	M145499	1	Arm	SECONDARY SPRING
11	03M7216	1	Bolt	M8 X 50
12	M131119	1	Cap	-
13	T40189	1	Snap Ring	-
14	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
15	M91256	1	Seal	-
16	M146073	4	Bushing	-
17	19H2826	1	Cap Screw	3/4" X 4-1/2"
18	JD9296	2	Ball Bearing	-
19	AM133924	1	Pulley	(SUB FOR AM127594)
20	M133695	1	Spacer	-
21	AM133924	1	Pulley	-
22	M136635	1	Arm	-
23	03M7185	1	Bolt	M8 X 25
23	03M7184	1	Bolt	M8 X 20, (A)
24	M110335	1	Bracket	(A) TENSIONER
25	M138190	1	Arm	-
26	M138251	1	Spring	-
27	M110316	2	Washer	-
28	14M7298	2	Flange Nut	M8
29	14H1058	1	Nut	3/4"
29	14H794	1	Nut	3/4"
30	-	1	Part 34	(A)
31	34M7130	1	Spring Pin	4 X 20 mm, (A)
32	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (A)
33	-	1	Part 37	(A) TENSIONER
34	11M7081	1	Cotter Pin	2.500 X 20 mm
35	24M7055	2	Washer	8.400 X 16 X 1.600 mm
36	AM129639	1	Handle	(SUB FOR AM129639)
37	M141377	1	Washer	-
38	14M7166	1	Lock Nut	M8
39	19M7784	1	Screw	-
40	M131881	1	Shaft	JACKSHEAVE PIVOT
41	AM37249	1	Idler	-
..	AM117245	1	Spring Assembly	TENSIONER (INCLUDES PARTS MARKED (A))
5A	AM106627	1	Idler	OD = 138 mm, Flat
5B	AUC16698	1	Idler	OD = 138 mm, Flat SUB FOR AM106627
