Mounting Bracket, Belts and Sheaves (Power Flow™) (W/38" Deck)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M125724	1	Pin	HINGE COVER
2	M125658	1	Spring	-
3	M125719	1	Cover	DISCHARGE
4	M125159	1	Plate	LATCH SHIM
5	M74473	1	Pin	-
6	11M7009	1	Cotter Pin	2 X 16 mm
7	M125160	1	Bracket	-
8	AM104129	1	Striker	-
9	M125630	1	Plate	-
10	19M7774	7	Screw	M6 X 12
11	M142558	2	Finger	(SUB FOR M126241)
12	19M7775	5	Screw	M6 X 16
13	AM122556	1	Latch	-
14	M47765	1	V-Belt	PRIMARY
15	M123950	1	Shield	-
16	M88262	2	Isolator	-
17	24H1621	2	Washer	11/32" X 1" X 0.220"
18	14M7298	4	Flange Nut	M8
19	M146417	1	Arm	REAR DRAFT, (SUB FOR M133450)
20	AM118447	2	Sheave	(W/ BEARING)
21	AM128729	1	Pulley	(W/ SPINDLE MOUNTING PLATE) (SUB FOR AM125595)
22	M126854	1	Deflector	-
23	AM123245	1	Pivot	-
24	14M7303	1	Flange Nut	M6
25	M133703	1	Cover	-
26	19M7866	2	Screw	M8 X 20
27	03M7183	1	Bolt	M8 X 16
28	24M7238	2	Washer	8.700 X 17 X 2 mm
29	24M7139	2	Washer	6.400 X 18 X 1.600 mm

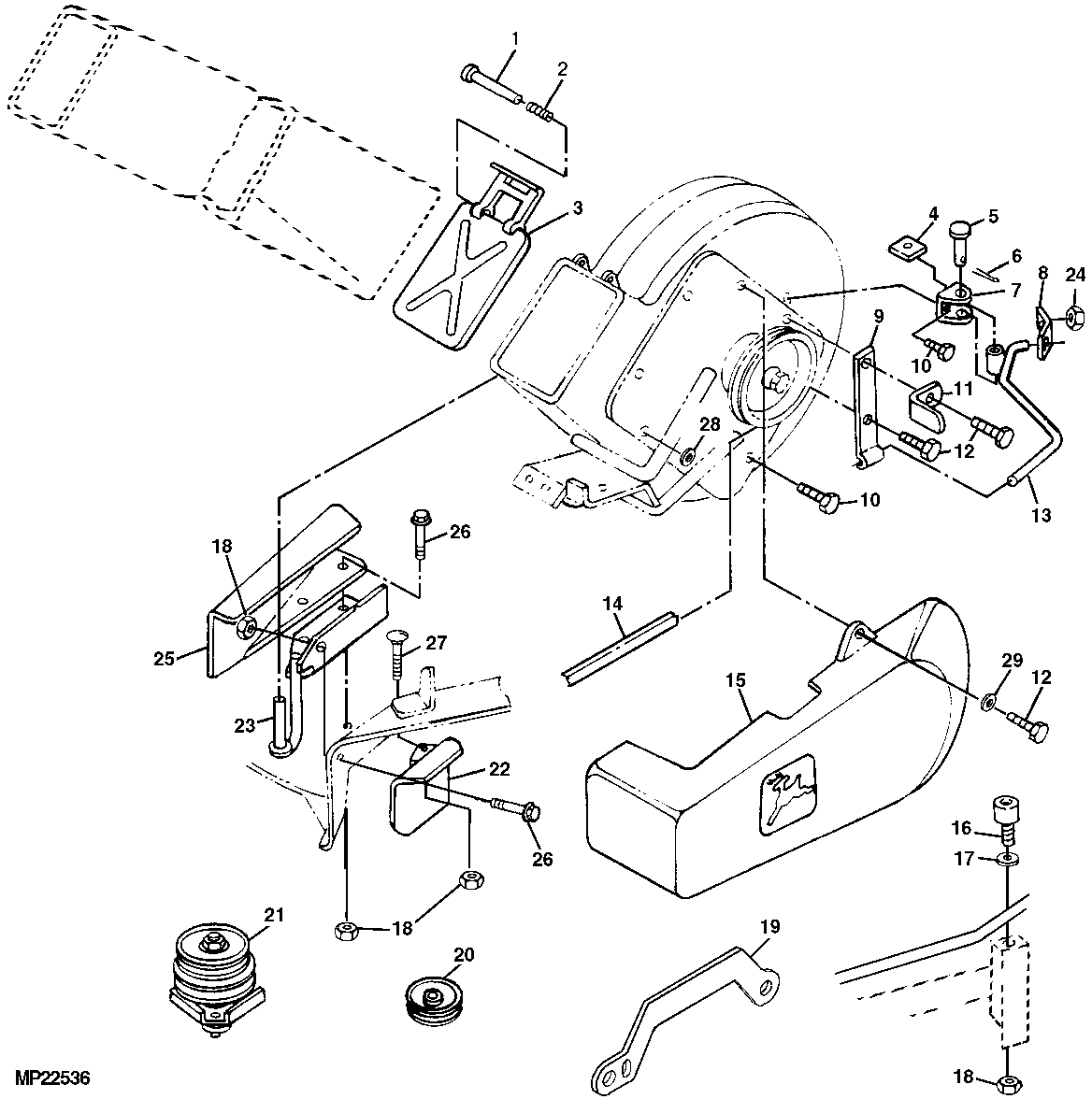

Mounting Bracket, Belts and Sheaves (Power Flow™) (W/38" Deck)
