Wiring Harness (045001 - 125000)

Wiring Harness (045001 - 125000)

Wiring Harness (045001 - 125000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Wiring Harness (045001 - 125000)

Нет текстового описания

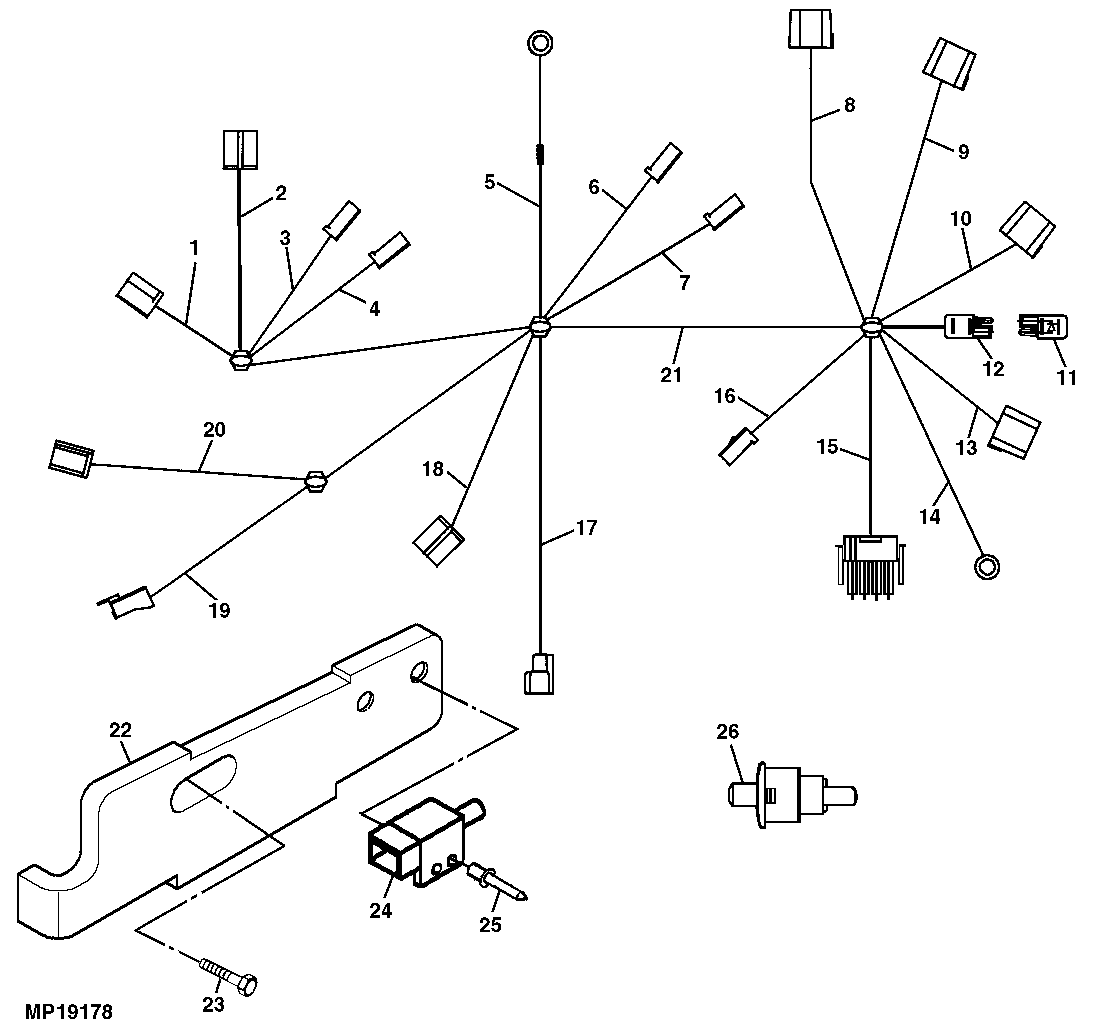

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	IGNITION
2	-	1	Part 2	PTO
3	-	1	Part 3	REVERSE IMPLEMENT OPTION
4	-	1	Part 4	REVERSE IMPLEMENT OPTION
5	M113605	1	Wire	FUSIBLE LINK
6	-	1	Part 6	STARTER SOLENOID (POSITIVE)
7	-	1	Part 7	STARTER SOLENOID (GROUND)
8	-	1	Part 8	SEAT RELAY
9	-	1	Part 9	SHUNT RELAY
10	-	1	Part 10	RIO LATCH RELAY
11	AM122590	1	Diode	-
12	-	1	Part 12	DIODE
13	-	1	Part 13	OUT OF SEAT RELAY
14	-	1	Part 14	ENGINE (GROUND)
15	-	1	Part 15	ENGINE
16	57M8815	1	Elec. Connector Housing	SUB FOR T28583; Optional Fuel Shut-Off Solenoid
17	-	1	Part 17	HEADLIGHT
18	-	1	Part 18	BRAKE
19	-	1	Part 19	SEAT SWITCH
20	-	1	Part 20	RIO
21	AM123450	1	Wiring Harness	(For 155B) MAIN, (INCLUDES AM122590)
21	AM123450	1	Wiring Harness	(For 155C)
21	AM123450	1	Wiring Harness	(For 155H)
21	AM129761	1	Wiring Harness	(For 155B)
21	AM129761	1	Wiring Harness	(For 155C)
21	AM129761	1	Wiring Harness	(For 155H)
22	M131027	1	Bracket	RIO
23	37M7089	1	Screw	M6 X 12
24	AM128925	1	Switch	RIO
25	M67899	2	Rivet	RIO
26	AM124734	1	Switch	RIO
