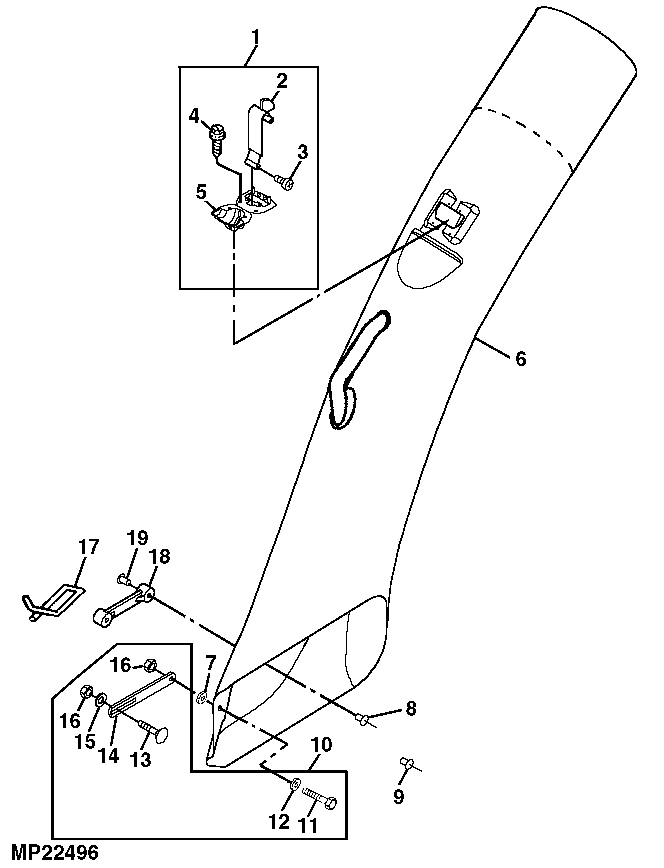

Chute (38-Inch Decks) (W/O Power Flow™)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM119300	1	Indicator Kit	FLOW INDICATOR
2	-	1	Part 2	(A)
3	21M7278	2	Screw	M5 X 10
4	GX24501	4	Screw	(A)
5	-	1	Part 5	(A)
6	BM20493	1	Chute Kit	(INCLUDES PARTS MARKED (A)) (SUB FOR M142346)
7	M88012	1	Washer	(A)
8	GY00177	1	Rivet	(A) (SUB FOR AM55410)
9	M83725	1	Rivet	(SUB FOR M73840)
10	AM103541	1	Strap Kit	CHUTE RETAINING STRAP
11	03H1778	1	Bolt	1/4" X 5/8"
11	03M7221	1	Bolt	M6 X 16, (A)
12	24H1288	1	Washer	9/32" X 1" X 1/16"
13	19H1948	1	Cap Screw	1/4" X 3/4"
14	-	1	Part 15	-
15	24H1287	1	Washer	9/32" X 5/8" X 0.065", (A)
16	M40333	2	Lock Nut	-
16	14M7397	1	Lock Nut	M6, (A)
17	M67100	1	Hook	(A)
18	M67099	1	Strap	(A), BUNGIE
19	-	1	Part 21	(ORDER GY00177)

Chute (38-Inch Decks) (W/O Power Flow™)
