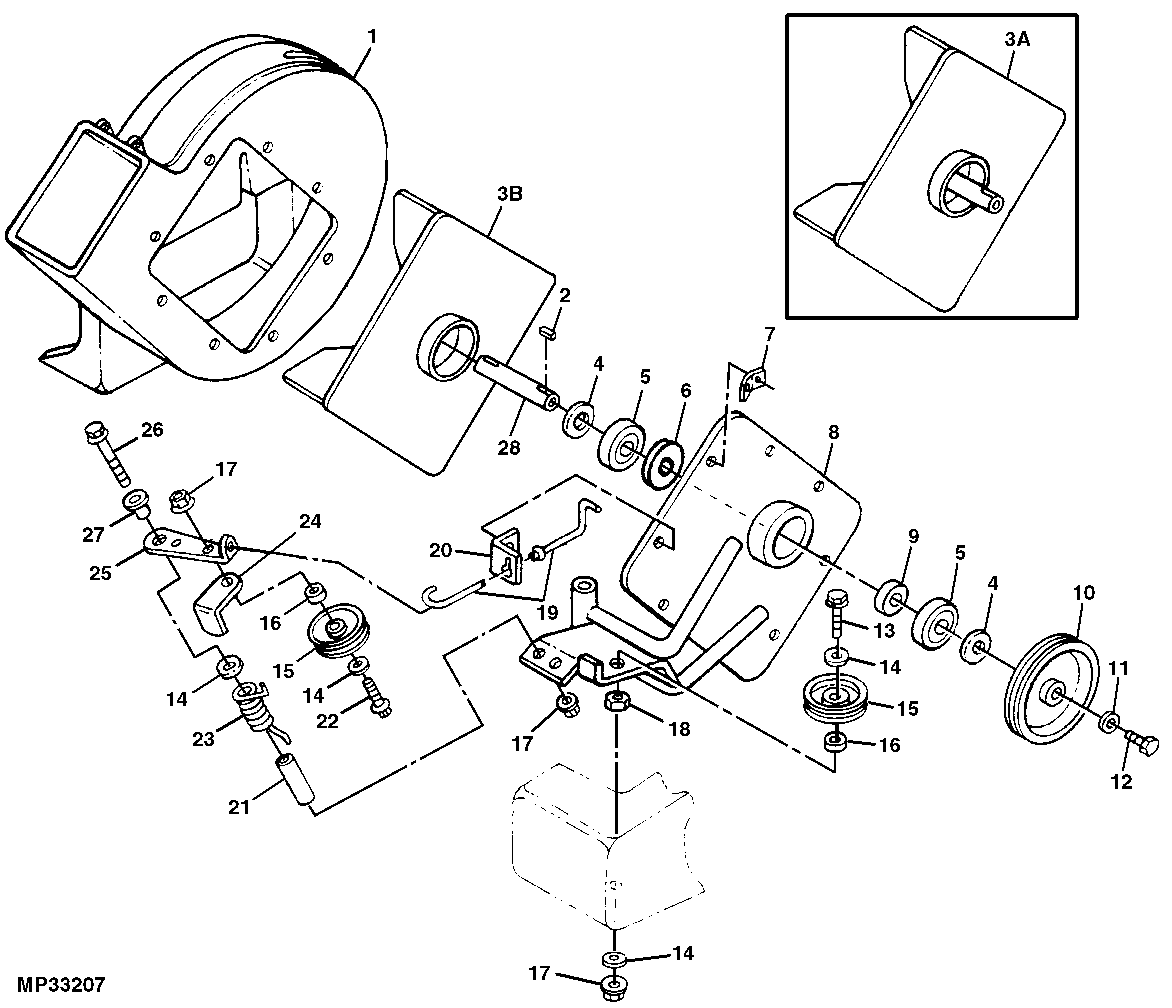

Blower Housing (Power Flow) (W/38" Deck)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM121786	1	Housing	-
2	49M6496	2	Shaft Key	5 X 22 mm
4	24H1181	2	Washer	13/16" X 1-1/8" X 0.060"
5	JD7142	2	Ball Bearing	-
6	24M7176	1	Washer	56 X 72 X 3 mm
7	AM104129	1	Striker	-
8	AM121799	1	Support	-
9	28H1885	1	Bushing	0.824" X 1.050" X 1/2"
10	AM121832	1	Sheave	-
11	24H1296	1	Washer	11/32" X 1-3/8" X 0.134"
12	M86877	1	Bolt	-
13	19M8319	1	Screw	M8 X 50
14	24H1682	4	Washer	13/32" X 7/8" X 0.120"
15	AM118447	2	Sheave	-
16	M110870	2	Spacer	-
17	14M7166	3	Lock Nut	M8
18	14M7273	1	Nut	M8
19	M123732	1	Rod	-
20	M123733	1	Bracket	-
21	M42308	1	Bushing	-
22	19M7323	1	Cap Screw	M8 X 40
23	M123699	1	Spring	-
24	M135488	1	Bracket	-
25	M123685	1	Arm	-
26	19M7873	1	Screw	M8 X 110
27	M110316	1	Washer	-
28	M134494	1	Shaft	-
3A	M123570	1	Fan	SUB M132746, M134494, M86877, 24H1296 AND 49M6496
3B	M132746	1	Fan	-
3B	M149788	1	Fan	Adverse Conditions

Blower Housing (Power Flow) (W/38" Deck)
