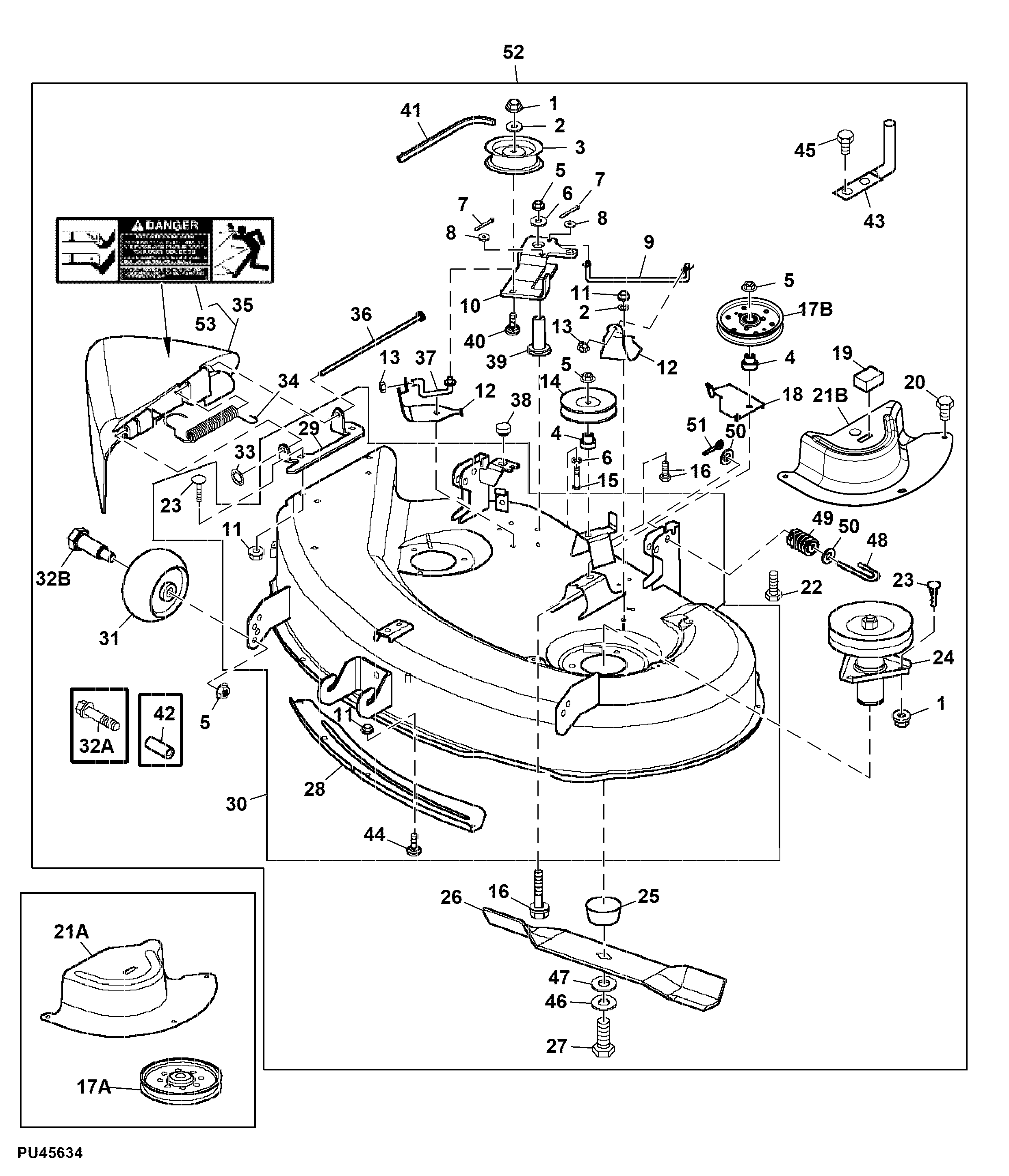

Открытый узел

Mower Deck, 38 inch

Mower Deck, 38 inch

Mower Deck, 38 inch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Mower Deck, 38 inch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	7	Flange Nut	M8
2	24M7298	2	Washer	8.400 X 25 X 2 mm
3	AM124346	1	Idler	FLAT
4	M71682	2	Bushing	-
5	14M7296	5	Flange Nut	M10
6	24M7178	4	Washer	10.500 X 30 X 2.500 mm
7	11M7079	2	Cotter Pin	2.500 X 12 mm
8	24M7054	2	Washer	6.400 X 12 X 1.600 mm
9	M126809	1	Rod	LH SPINDLE BRAKE
10	M126753	1	Strap	PIVOTING IDLER ARM
11	14M7166	7	Lock Nut	M8
12	AM131445	2	Brake	(ALSO ORDER M145566) SPINDLE
13	14M7165	2	Lock Nut	M6
14	AM118447	1	Sheave	REAR
15	19M7810	1	Screw	M10 X 80
16	19M7804	2	Screw	M10 X 40
18	M128387	1	Guide	BELT
19	M151051	1	Bumper	(SUB FOR M126945)
20	37M7089	3	Screw	M6 X 12
20	37M7460	3	Screw	M8 X 12
22	19M7865	2	Screw	M8 X 16
23	03M7183	6	Bolt	M8 X 16
24	AM128048	2	Spindle	(W/SHEAVE)
25	M127351	2	Deflector	-
26	AM141041	1	Mower Blade Kit	(SUB FOR (2) M154159 OR AM137326 ) (INCLUDES (2) M156416 AND DY10802 AND (2) M159140) HIGH LIFT (BAGGING)
26	AM141039	1	Mower Blade Kit	(SUB FOR (2) M84472 OR (2) M153118 OR AM137324 ) (INCLUDES (2) M156416, DY10802 AND (2) M159140)
26	M82408	2	Mower Blade	LOW LIFT (OPTIONAL)
26	M74449	2	Mower Blade	VERY LOW LIFT (OPTIONAL) (EXPORT)
27	M143695	2	Bolt	-
28	M142577	1	Section	ORDERM153360) FRONT LIP
29	M118888	1	Hinge	-
30	AM131647	1	Mower Deck	(SUB AM135649 ) (ALSO ORDER (3) 37M7083)
30	AM135649	1	Mower Deck	-
31	M111489	2	Wheel	-
33	M84309	1	Nut	-
34	M73536	1	Torsion Spring	-
35	AM117246	1	Chute	-
36	M112899	1	Pin Fastener	-
37	M126808	1	Rod	RH SPINDLE BRAKE
38	M126944	2	Bumper	-
39	M126752	1	Bushing	PIVOTING IDLER ARM
40	03M7188	1	Bolt	M8 X 40
41	M126536	1	V-Belt	DRIVE
42	M123643	2	Spacer	-
43	M127470	2	Guide	-
44	03M7184	3	Bolt	M8 X 20
45	37M7460	2	Screw	M8 X 12
46	M122113	2	Washer	-
47	M147139	2	Washer	(SUB FOR M145345) BLADE
48	M146583	2	Pin	-
49	M151706	2	Compression Spring	(SUB FOR M111186)
50	24M7096	4	Washer	10.500 X 18 X 1.600 mm
51	11M7059	2	Cotter Pin	3.200 X 20 mm
52	BM20799	1	Mower Deck	For Canada and USA
52	BM20798	1	Mower Deck	Not for Canada and USA
53	M89504	1	Label	Danger, Thrown Object
17A	AM106627	1	Idler	OD = 138 mm, Flat
17B	AUC16698	1	Idler	OD = 138 mm, Flat SUB FOR AM121602 OR AM106627
21A	M155199	1	Shield	ORDER M165816; SUB FOR M126861 OR M154658
21B	M165816	1	Shield	-
32A	19M7808	2	Screw	M10 X 65
32B	GX21012	2	Screw	-
