Открытый узел

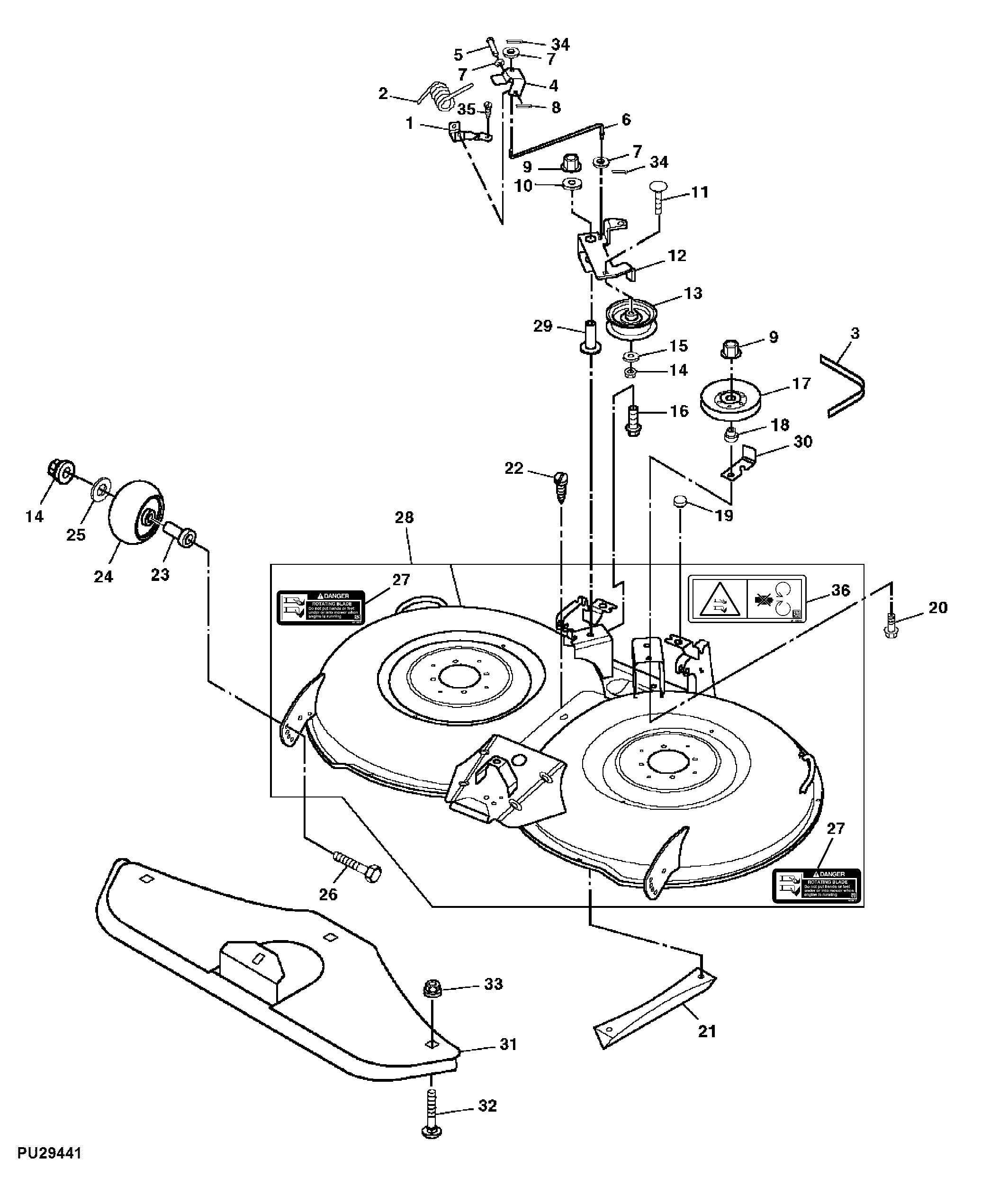

Mower Deck (42"/1.07 M)

Mower Deck (42"/1.07 M)

Mower Deck (42"/1.07 M)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Mower Deck (42"/1.07 M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M128738	1	Strap	-
2	M132839	1	Torsion Spring	-
3	M128733	1	V-Belt	DRIVE
4	AM129603	1	Strap	BRAKE PAD, (SUB FOR AM124066)
5	M145158	1	Pin Fastener	-
6	M147621	1	Rod	(SUB FOR M128740)
7	24M7054	3	Washer	6.400 X 12 X 1.600 mm, (NO LONGER USED)
8	11M7079	1	Cotter Pin	2.500 X 12 mm
9	14M7296	2	Flange Nut	M10
10	24H1307	1	Washer	13/32" X 1" X 1/16"
11	03M7188	1	Bolt	M8 X 40
12	M128736	1	Arm	-
13	AM124346	1	Idler	-
14	14M7298	3	Flange Nut	M8, (A)
15	24M7298	1	Washer	8.400 X 25 X 2 mm
16	19M7810	1	Screw	M10 X 80
17	AM38171	1	Idler	-
18	M71682	1	Bushing	-
19	M126944	3	Bumper	-
20	19M7382	1	Cap Screw	M10 X 40
21	M128001	1	Flow Divider	CENTER
22	M71217	2	Screw	-
23	M111491	2	Bushing	(A)
24	AM133602	2	Wheel Kit	INCLUDES PARTS MARKED (A); SUB FOR AM116299
25	M110698	2	Washer	(A)
26	19M7803	2	Screw	M8 X 70, (A)
27	M118610	2	Label	Danger, Blade Contact
28	AM131945	1	Mower Deck	ORDER AM131654; (EXPORT) (INCLUDES M118041)
28	AM131654	1	Mower Deck	(SUB FOR AM130688) (ALSO ORDER (2) 45M7059)
28	AM132021	1	Mower Deck	NLA; SUB FOR AM124039; ALSO ORDER (2) 45M7059
29	M126752	1	Bushing	-
30	M132653	1	Strap	-
31	M142757	1	Plate	(EXPORT ONLY) (SUB FOR AM126405 OR AM126965)
32	03M7183	4	Bolt	M8 X 16, (EXPORT ONLY)
33	14M7166	4	Lock Nut	M8, (EXPORT ONLY)
34	11M7079	2	Cotter Pin	2.500 X 12 mm
35	37M7131	2	Screw	M6 X 20
36	M118041	1	Label	-
