Tank Skid, Front

Нет текстового описания

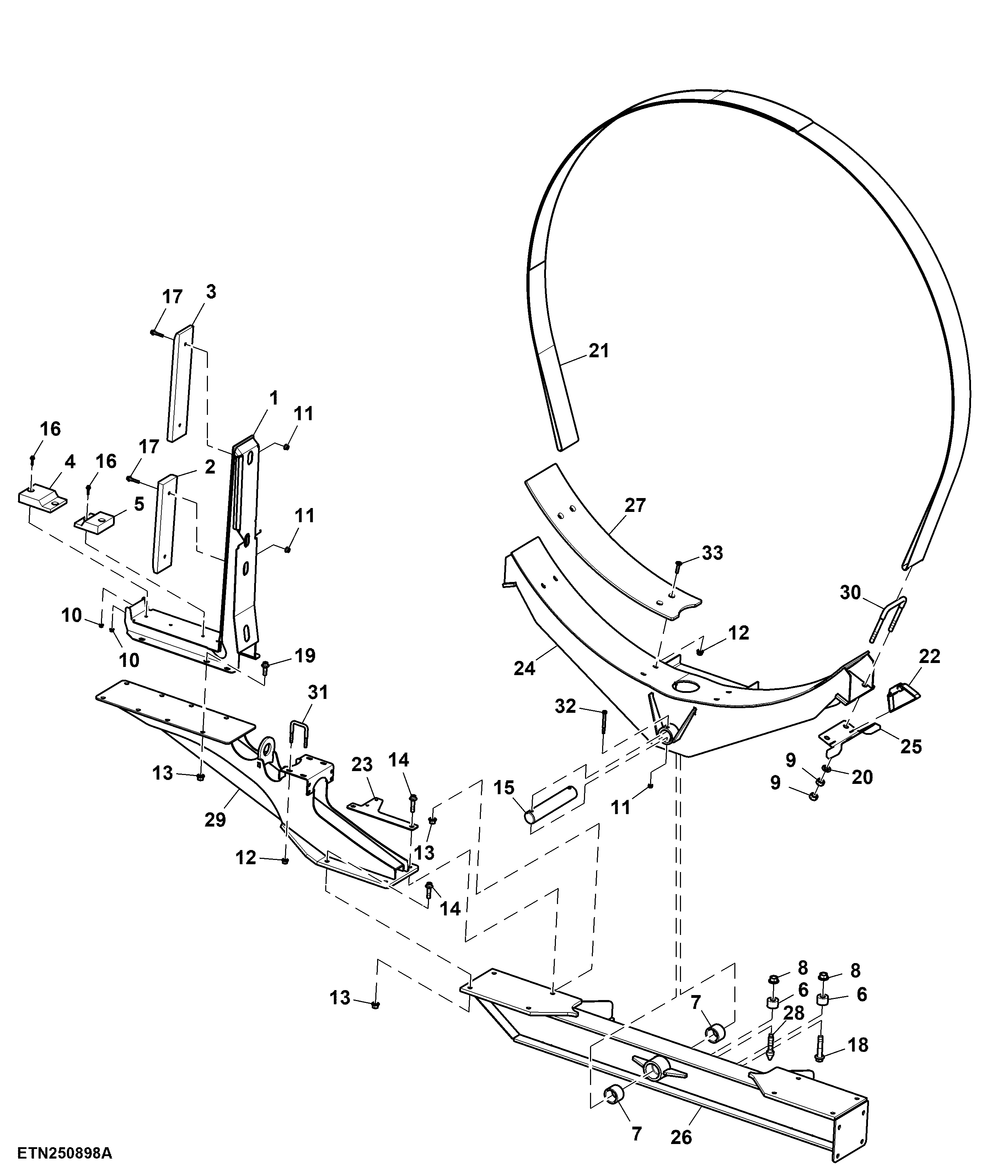

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AKK15639	2	Bracket	-
2	KK12942	2	Pad	Lower
3	KK12943	2	Pad	Upper
4	KK42074	2	Pad	Outer
5	KK42075	2	Pad	Inner
6	N406364	6	Bushing	-
7	KK75852	2	Bearing	-
8	14M7590	6	Flange Nut	M16
9	14M7647	8	Nut	M16
10	14M7721	8	Lock Nut	M6
11	14M7722	10	Lock Nut	M8
12	14M7723	16	Lock Nut	M10
13	14M7724	16	Lock Nut	M12
14	19M10077	8	Screw	M12 X 50
15	KK75857	1	Pin	-
16	19M9832	8	Screw	M6 X 25
17	19M9840	8	Screw	M8 X 40
18	19M9856	4	Screw	M16 X 80
19	19M9984	8	Screw	M12 X 35
20	24M7617	4	Washer	17 X 30 X 3 mm
21	KK75855	1	Strap	-
22	KK75856	2	Strap With Buckle	-
23	KK75848	1	Bracket	-
24	AKK41099	1	Support	-
25	KK75847	1	Bracket	-
26	AKK41065	1	Frame	-
27	KK75858	2	Spacer	-
28	KK75850	2	Dowel Pin	-
29	AKK41100	2	Support	-
30	KK75859	2	U-Bolt	-
31	KK75227	4	U-Bolt	-
32	KK75863	2	Bolt	-
33	KK75861	8	Bolt	-
