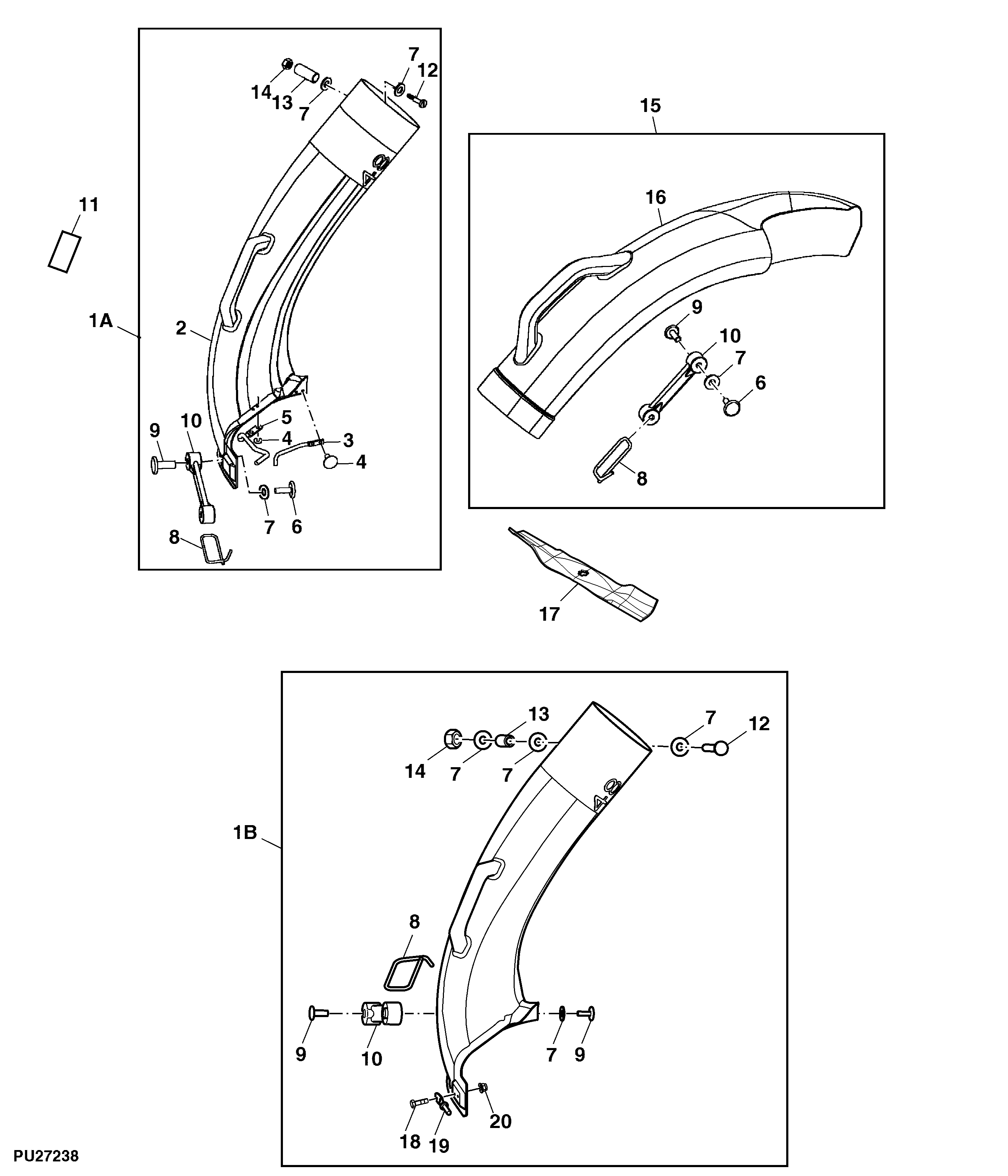

Chute, W / O Power Flow, 48 inch Deck

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	GX20467	1	Chute	ORDER GY20162; Lower
2	-	1	Part 4	ORDER AM138036
3	-	1	Part 5	-
4	M68628	4	Rivet	-
5	-	1	Part 7	-
6	-	2	Part 8	ORDER GY00177; Rivet
7	M88012	6	Washer	-
8	M67100	2	Hook	-
9	GY00177	3	Rivet	-
10	M67099	2	Strap	-
11	M118223	1	Label	USE WITH GY20162 OR AM138036; Warning, Thrown Objects
11	M157884	1	Label	USE WITH AM137585 OR AM143912 ; Warning, Thrown Objects, EN / FR
12	21M7247	1	Screw	M6 X 35
13	GX10262	1	Spacer	-
14	14M7165	1	Lock Nut	M6
15	GY20159	1	Chute	Upper
16	GX20398	1	Chute	ORDER GY20159; Upper
17	GX21785	3	Blade	Bagging
18	19M7372	2	Cap Screw	M5 X 16
19	-	1	Part 22	-
20	14M7568	2	Lock Nut	M5
21	AM137585	1	Chute	Not Illustrated INCLUDES GY20162 AND M157884
22	AM143912	1	Chute	Not Illustrated INCLUDES AM138036, M149489, M157884 AND GX10853
1A	GY20162	1	Chute	INCLUDES M118223; Lower
1B	AM138036	1	Chute	ORDER AM143912; INCLUDES M118223; Lower

Chute, W / O Power Flow, 48 inch Deck
