Открытый узел

HOPPER TOP

HOPPER TOP

HOPPER TOP

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

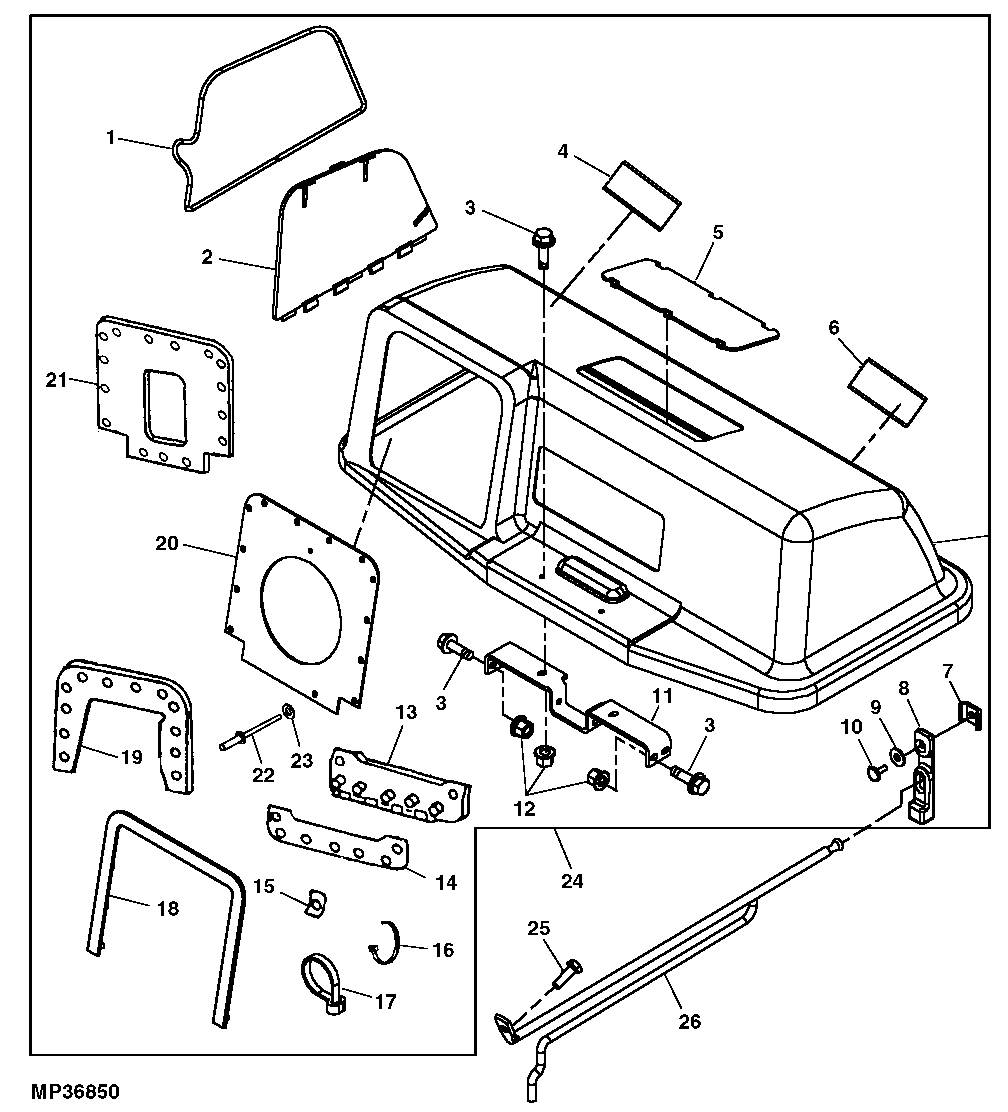

HOPPER TOP

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M71344	1	Frame	-
2	M88709	1	Screen	PLASTIC
3	19M7862	6	Screw	M6 X 20
4	M118464	1	Label	(WARNING)
5	M93074	1	Window	-
6	JD5650	1	Label	(LEAPING DEER)
7	M88616	1	Clip	-
8	M72426	1	Latch	-
9	24H1821	1	Washer	9/32" X 47/64" X 1/16"
10	GY00177	1	Rivet	-
11	M113615BLE	1	Retainer	-
12	14M7397	6	Lock Nut	M6
13	M151551	1	Retainer	INNER
14	-	1	Part 14	(A), INNER
15	M88714	12	Push Nut	(A), (B)
16	H77698	1	Tie Band	(A)
17	R44302	3	Tie Band	-
18	M88711	1	Retainer	(A), (B), OUTER
19	-	1	Part 19	(A), OUTER
20	M132952	1	Seal	OUTER
21	-	1	Part 21	(B), HOPPER
22	M139714	1	Rivet	HOPPER TOP
23	24H1283	1	Washer	7/32" X 1/2" X 0.049"
24	AM127880	1	Cover	-
25	03M7184	1	Bolt	M8 X 20
26	AM133942	1	Retainer	-
..	AM103540	1	Seal Kit	REPLACEMENT (INCLUDES PARTS MARKED (A))
..	AM106635	1	Seal Kit	(INCLUDES PARTS MARKED (B))
